Attention pour éviter tout risque d'incendie, ces appareils doivent être installés dans les règles de l'art et
conformément aux règles techniques rappelées dans la notice obligatoirement jointe aux appareils. Leurs
installations doivent être effectuées par un professionnel ou une personne qualifiée.
« Toutes les réglementations locales et nationales, ainsi que les normes européennes en vigueur, doivent être
SOMMAIRE :
1.
Définition
2.
Environnement du poêle
3.
Préparation du poêle
4.
Utilisation
5.
Entretien
6.
Pièces de rechange
7.
Garantie
Vous venez d'acquérir un poêle fonctionnant au bois. Nous vous
félicitons d'avoir fait confiance à notre marque.
1.
DÉFINITION
Ce poêle dispose d'une chambre de combustion de type fermé. Il
brûle du bois de chauffage en système « combustion sur grille ».
Cet appareil a été testé selon les critères de la nouvelle norme
européenne EN 13240.
1.1. Caractéristiques :
- Buse de départ fumée : Ø 200
- Combustible : bois en bûches de longueur 60cm
- Combustibles interdits : tous les autres
- La dépression du conduit de fumée nécessaire au bon
fonctionnement et développant la meilleure puissance calorifique de
l'appareil est de 12 Pa (Pascal), mais peut être comprise entre 10 et
20 Pa.
IMPORTANT : CE POELE NE PEUT ÊTRE RACCORDÉS QUE
SUR UN SEUL CONDUIT UNITAIRE DE TYPE G (résistant aux
feux de cheminées). CE POËLE FONCTIONNE UNIQUEMENT
PORTE FERMÉE.
1.2. Encombrement, poids, caractéristiques
techniques :
Voir croquis n°1.
Poids ...........................................................................
Puissance ...................................................................
Consommation à allure nominale ............................... 4.72 kg/heure*
Durée de fonctionnement à allure nominale .............. 52 min 40sc
Température moyenne des fumées à allure normale .
Débit massique des fumées ........................................
Rendement de l'appareil .............................................
Taux de CO dans les fumées ......................................
Taux de CO² dans les fumées ......................................
* Résultats selon essais laboratoire selon NF EN 13 240
- Autonomie : intermittent.
1 8 4 0
j o u r
u n
p e u
...

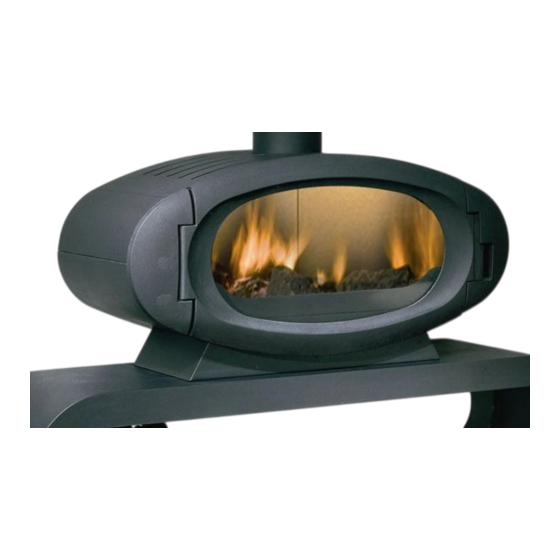

P O Ê L E A B O I S
' ' D A X -
NOTICE D'INSTALLATION ET D'UTILISATION
respectées lors de l'installation et d'utilisation de l'appareil ».
Destiné à
l'installateur
Destiné à
l'utilisateur
p l u s
...
R é f . 3 7 1 1 2 3
- Distance par rapport aux matériaux combustibles adjacents :
latéralement : 20 cm ; au fond : 40 cm
1.3. Option :
- Habillage de mur en tôle peinte, en inox ou en fonte.
2.
2.1. Recommandations concernant le site d'installation
Le rayonnement calorifique important du poêle à travers la vitre
en vitrocéramique, demande l'éloignement de toute matière pouvant
être détériorée ou altérée par la chaleur (mobilier, papier peint,
boiserie, etc.) ; à une distance minimale de 150cm par rapport à la
vitre de façade.
2.2. Avant tous travaux
Il y aura lieu de s'assurer de la conformité et de la compatibilité
du conduit de fumée sur lequel le poêle sera raccordé suivant les
règles en vigueur : NF DTU 24.1.P1 (NFP 51 201-1).
NATURE DU CONDUIT DE FUMÉES :
Le conduit de fumées doit être conforme à la norme NFP
51.201.1
Le dimensionnement du conduit de fumées doit être
conforme selon la norme NFEN 13 384.1
Respecter les distances de sécurité (écart au feu) par
rapport aux matériaux combustibles, selon les critères des
normes en vigueur et les caractéristiques du conduit de
fumées.
Si le conduit de fumée n'est pas compatible, ou dans le cas d'une
réfection, il y aura lieu de réaliser un tubage réglementaire à l'aide
d'un procédé justifiable d'un avis technique favorable à cet usage ou
de le remplacer par un nouveau conduit conforme et adapté au
305 kg
poêle. Ces travaux doivent être réalisés par un professionnel
12 kW*
qualifié.
Dans tous les cas, le conduit doit permettre un ramonage
mécanique.
279 °*
Vérifier l'environnement dans lequel le poêle sera installé. Il doit
14 g/s*
être procédé à l'enlèvement de tous les matériaux combustibles, ou
75.5 %*
dégradables sous l'action de la température, sur les parois ou à
0.20 %*
l'intérieur de celles-ci (sols, murs et plafonds), à l'emplacement de la
8.90 %*
cheminée, si celle-ci est en contact avec ces parois.
Vérifier si le sol peut admettre les charges de l'édifice.
1
Document à l'adresse de
l'usager et de l'installateur
N° de circulaire notice 4348 - 09
D
' '
ENVIRONNEMENT DE L'APPAREIL
à l' d
d l'
