C
ONSIGNES DE SÉCURITÉ
Veuillez lire attentivement les consignes de sécurité suivantes
avant d'installer le Baseline Hub.
AVERTISSEMENT : L'installation et le démontage de cette unité doivent
être confiées à un personnel qualifié.
!
Vous devez raccorder cette unité à une sortie mise à la terre (mise à la masse)
afin de respecter les normes internationales de sécurité.
!
Ne branchez pas votre unité sur une prise secteur (alimentation électrique)
lorsqu'il n'y a pas de connexion de mise à la terre (mise à la masse).
!
Le coupleur d'appareil (le connecteur de l'unité et non pas la prise murale)
doit respecter une configuration qui permet un branchement sur une entrée
d'unité EN60320/IEC 320.
!
La prise secteur doit se trouver à proximité de l'unité et être facilement
accessible. Vous ne pouvez mettre l'unité hors circuit qu'en débranchant son
cordon électrique au niveau de cette prise.
!
L'appareil fonctionne dans des conditions de sécurité prévoyant une tension
extrêmement faible, conformément à la norme IEC60950. Ces conditions ne
sont maintenues que si l'équipement auquel elle est raccordée fonctionne dans
les mêmes conditions.
!
Branchez uniquement un système Advanced Redundant Power System
(3C16070, 3C16071, 3C16071A ou 3C16071B) ou un système Redundant
Power System (3C565047) sur la prise femelle du Redundant Power System.
France et Pérou uniquement:
Cette unité ne peut pas être alimentée par un dispositif à impédance à la terre.
Si vos alimentations sont du type impédance à la terre, cette unité doit être
alimentée par une tension de 230 V (2 P+T) par le biais d'un transformateur
d'isolement à rapport 1:1, avec un point secondaire de connexion portant
l'appellation Neutre et avec raccordement direct à la terre (masse).
U
TILISATION DU KIT DE MONTAGE
Le Baseline Dual Speed Hub (hub bivitesse) est fourni avec deux supports
de fixation et quatre vis. Ces éléments servent au montage de l'unité sur
un bâti. Avant de monter l'unité, il est recommandé de lire les directives
de la section « Mise en place du Baseline Hub » à la page 3.
La hauteur du Baseline Dual Speed Hub est égale à 1U ; il s'insérera donc
dans un bâti 19 pouces standard.
ATTENTION : Débranchez tous les câbles de l'unité avant de
poursuivre. Retirez les pieds adhésifs éventuellement fixés au
panneau inférieur de l'unité.
Pour monter l'appareil en bâti :
1
Posez l'unité à plat sur une surface dure et plane, en plaçant sa
face avant vers vous ;

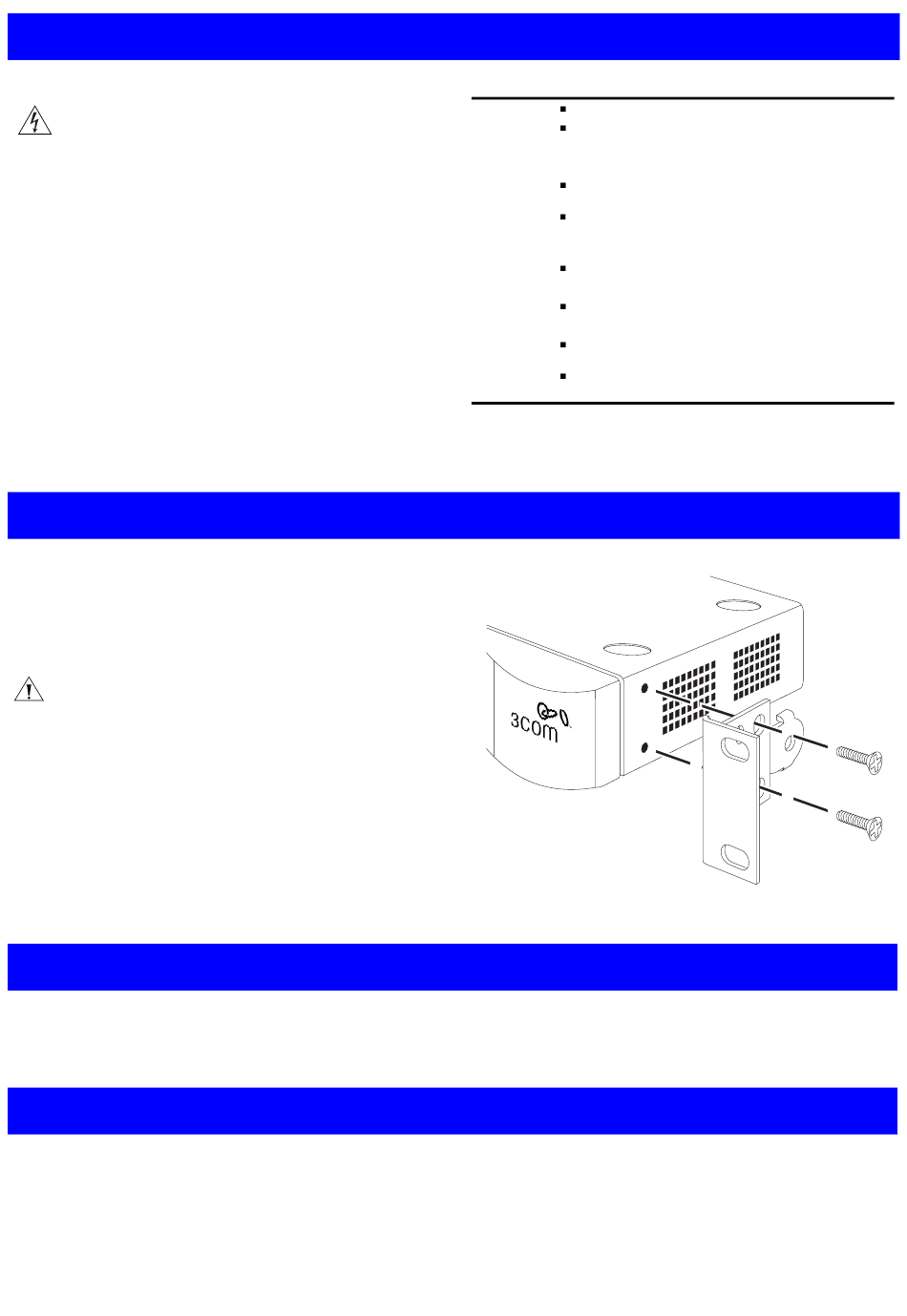

Placez un support de fixation sur les trous de montage situés sur
2
l'un des côtés de l'unité en suivant les indications du schéma ;
3
Insérez les deux vis fournies dans le kit de montage, puis serrez-les
complètement à l'aide d'un tournevis approprié ;
4
Répétez les deux étapes précédentes pour l'autre côté de l'unité ;
5
Insérez l'unité dans le bâti 19 pouces, puis fixez-la avec des vis
appropriées (non fournies) ;
6
Rebranchez tous les câbles.
R
ÉSOLUTION DES PROBLÈMES
Si le fonctionnement du Baseline Hub est insatisfaisant, contactez votre
fournisseur en lui communiquant les informations suivantes avant de
renvoyer l'unité :
le numéro de produit et le numéro de série
!
(imprimés sur une étiquette placée au dos de l'unité)
I
NFORMATIONS TECHNIQUES
Normes associées
Le SuperStack 3 Baseline Hub a été conçu en respectant les normes suivantes :
Fonctionnement
ISO 8802-3, IEEE 802.3 (Ethernet), IEEE 802.3u (Fast
Ethernet), IEEE 802.3x (contrôle de flux)
UL 1950, EN 60950, CSA 22.2 #950, IEC 60950
Sécurité
Émissions EMC
EN 55022 Classe A, FCC Partie 15 Sous-partie B Classe A,
ICES-003 Classe A, VCCI Classe A, AS/NZS 3548 Classe A,
CNS 13438 Classe A, EN61000-3-3, EN61000-3-2
Immunité
EN 55024
Cordon d'alimentation
Il doit être agréé dans le pays d'utilisation.
États-Unis
Le cordon doit être homologué UL et certifié CSA.
et Canada
Conditions minimales requises pour le cordon souple :
calibre 18 AWG
type SV ou SJ
à 3 conducteurs
Le cordon doit être en mesure d'acheminer un courant
nominal d'au moins 10 ampères.
La prise femelle de branchement doit être du type à mise à la
terre (mise à la masse) et respecter la configuration NEMA 5-15P
(15 A, 125 V) ou la configuration NEMA 6-15P (15 A, 250 V).
Danemark
La prise mâle d'alimentation doit respecter la section 107-2 D1
de la norme DK2 1a ou la norme DK2 5a.
Suisse
La prise mâle d'alimentation doit respecter la norme
SEV/ASE 1011.
Europe
La prise secteur doit être conforme aux normes CEE 7/7
("SCHUKO")
Le cordon secteur doit porter la mention <HAR> ou
<BASEC> et doit être de type HO3VVF3GO.75 (minimum).
une description brève de la panne
!
Si vous renvoyez un équipement à votre fournisseur, assurez-vous qu'il est
emballé convenablement pour le transport.
Caractéristiques physiques
Largeur
440 mm (17,3")
Profondeur
173 mm (6,8")
Hauteur
44 mm (1,7") ou 1 U
Poids
2,6 kg (5,8 lb)
Montage
Non encastré ou monté en bâti 19" à l'aide du kit de
montage fourni
