M
'
ODE D
1x
13x
8

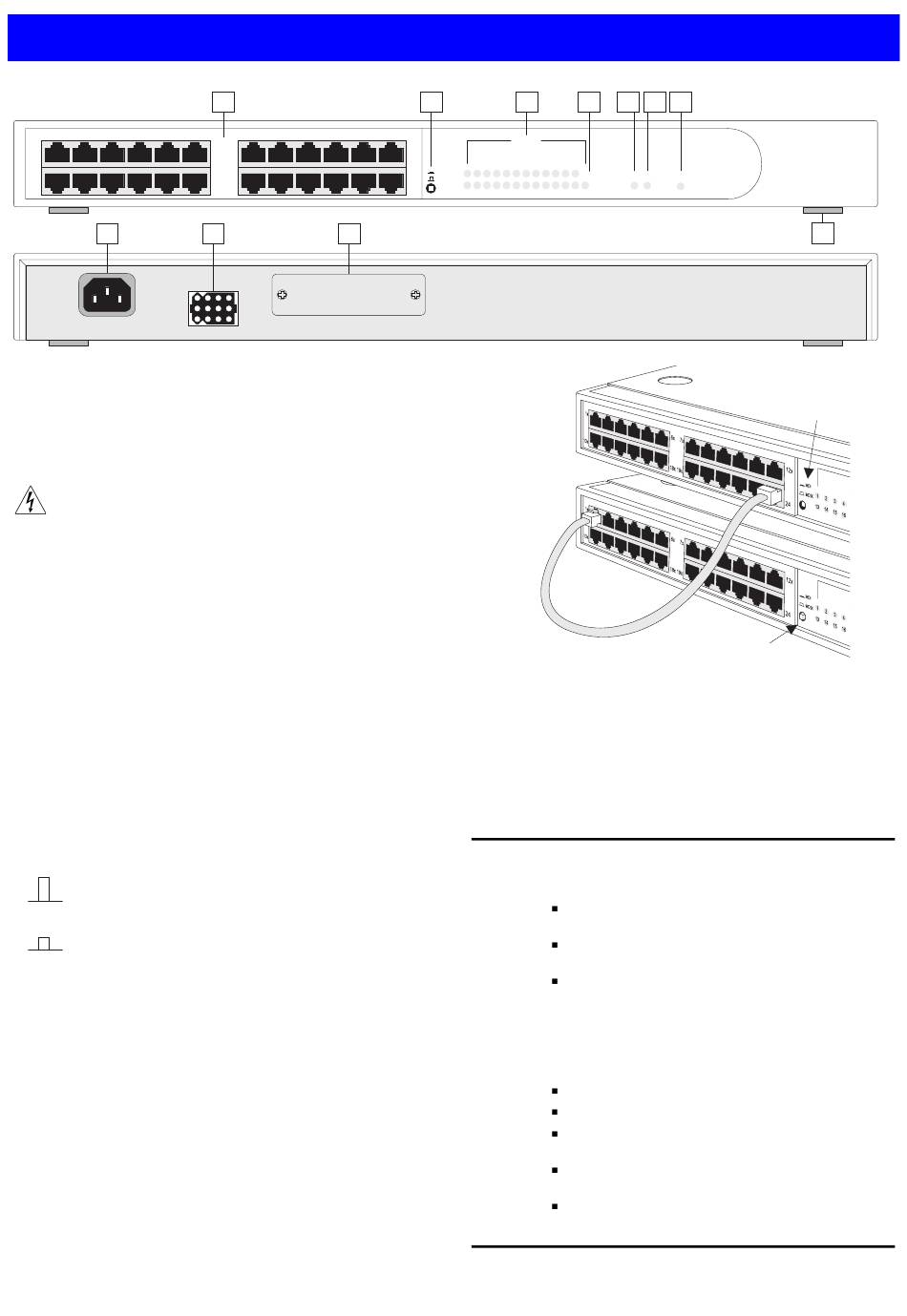

Les différents éléments représentés sur ce schéma se rapportent à des
sections numérotées du texte. Les numéros, en caractères gras, sont
utilisés comme références.
Panneau frontal
1 12 ou 24 ports 10Base-T RJ45
AVERTISSEMENT : Ports RJ-45. Il s'agit de prises de données
RJ-45 protégées. Elles ne sont pas utilisables comme prises de
téléphone conventionnelles standard, ni pour la connexion de
l'unité à un réseau téléphonique central privé ou public
traditionnel. Ne raccordez à ces prises que des connecteurs de
données RJ-45, des systèmes de réseaux de téléphonie ou des
téléphones de réseaux.
Il est possible de brancher sur ces prises de données des câbles
de données protégés ou non-protégés équipés de fiches du type
correspondant.
Il est possible de brancher sur ces prises de données des câbles de données
protégés ou non-protégés équipés de fiches du type correspondant.
2 Switch MDI
Les ports 1 à 11 (pour un hub 12 ports) et 1 à 23 (pour un hub 24 ports)
sont des ports MDIX dédiés, ce qui permet de les raccorder directement à
un ETTD (poste de travail ou autre équipement) doté de ports MDI à l'aide
de câbles TP 'droits' classiques.
Le switch MDI permet de sélectionner par commutation les ports 12 (hub
12 ports) et 24 (hub 24 ports). Les ports peuvent être des ports MDIX
(pour une connexion directe à un ETTD comme pour les autres ports) ou
des ports MDI (pour une connexion à d'autres répéteurs à l'aide d'un
câble 'droit' classique).
Cette position autorise le raccordement du port 12 ou 24
Out
(relâché)
à une station de travail ou à tout autre ETTD à l'aide
d'un câble 'droit' classique.
MDIX
In
Cette position autorise le raccordement du port 12 ou 24
(enfoncé)
à tout port MDIX d'un autre répéteur 10BASE-T à l'aide
MDI
d'un câble TP 'droit' classique.
EMPLOI DU
1
6x
7x
18x
19x
9
10
B
H
ASELINE
2
3
Status
12x
green =
link OK
flashing green =
partition
off =
no link
MDI
1
2
3
4
5
6
7
8
MDIX
13
14
15
16
17
18
19
20
24
Unité 1
Unité 2
Pour raccorder deux Baseline Hubs, raccordez le port 12 ou 24 de l'unité 1
à n'importe quel port de l'unité 2. Vérifiez que le switch MDI de l'unité 1
est en position IN (MDI) et, en cas d'utilisation du port 12 ou 24 de l'unité
2, que son switch MDI est en position OUT (MDIX).
3 DEL TP Status (statut TP)
Les DEL TP Status indiquent l'état de partition des ports ainsi que la
présence éventuelle d'un signal à impulsions de liaison sur les segments
raccordés aux ports :
Vert
Vert
clignotant
Éteint
Si ces contrôles ne permettent pas d'identifier la cause d'un problème, il
est probable que le Baseline Hub ou l'unité connectée au port soit
défectueux. Pour plus d'informations, contactez votre fournisseur.
2
UB
4
5
6
7
Baseline Hub
9
10
11
12 TCVR
Traffic
Collision
Power
21
22
23
24
3C16641A SuperStack 3
Bouton sur position MDIX (relâché)
(en cas d'utilisation du port 24)
Le signal à impulsions de liaison est en phase de réception et le
segment relié au port est en service.
Le port est partionné du réseau.
Vérifiez les connexions et recherchez toute coupure éventuelle
du câble au niveau du segment.
Assurez-vous que l'émetteur-récepteur relié à l'ETTD est
correctement branché et alimenté.
Vérifiez qu'il n'y a pas de configuration 802.3 non conforme,
notamment de boucle.
Si la cause de partition est découverte et corrigée, la re-connexion
du segment se fait automatiquement après transmission ou
réception du premier paquet valide vers ou depuis le segment.
Le signal à impulsions de liaison n'est pas reçu.
Vérifiez que l'ETTD attaché est sous tension.
Vérifiez que l'émetteur-récepteur attaché n'est pas défectueux.
S'il s'agit d'un port 12 ou 24 ou d'un lien inter-répéteur,
vérifiez le paramétrage du switch MDI.
Effectuez les vérifications recommandées en cas de
clignotement vert d'un DEL Status.
Assurez-vous qu'il n'y a pas plus de 4 piles de répéteurs en
série et que les longueurs de câble ne dépassent pas le
maximum spécifié dans la norme associée à ce support.
®
11
Bouton sur
position MDI
(enfoncé)
