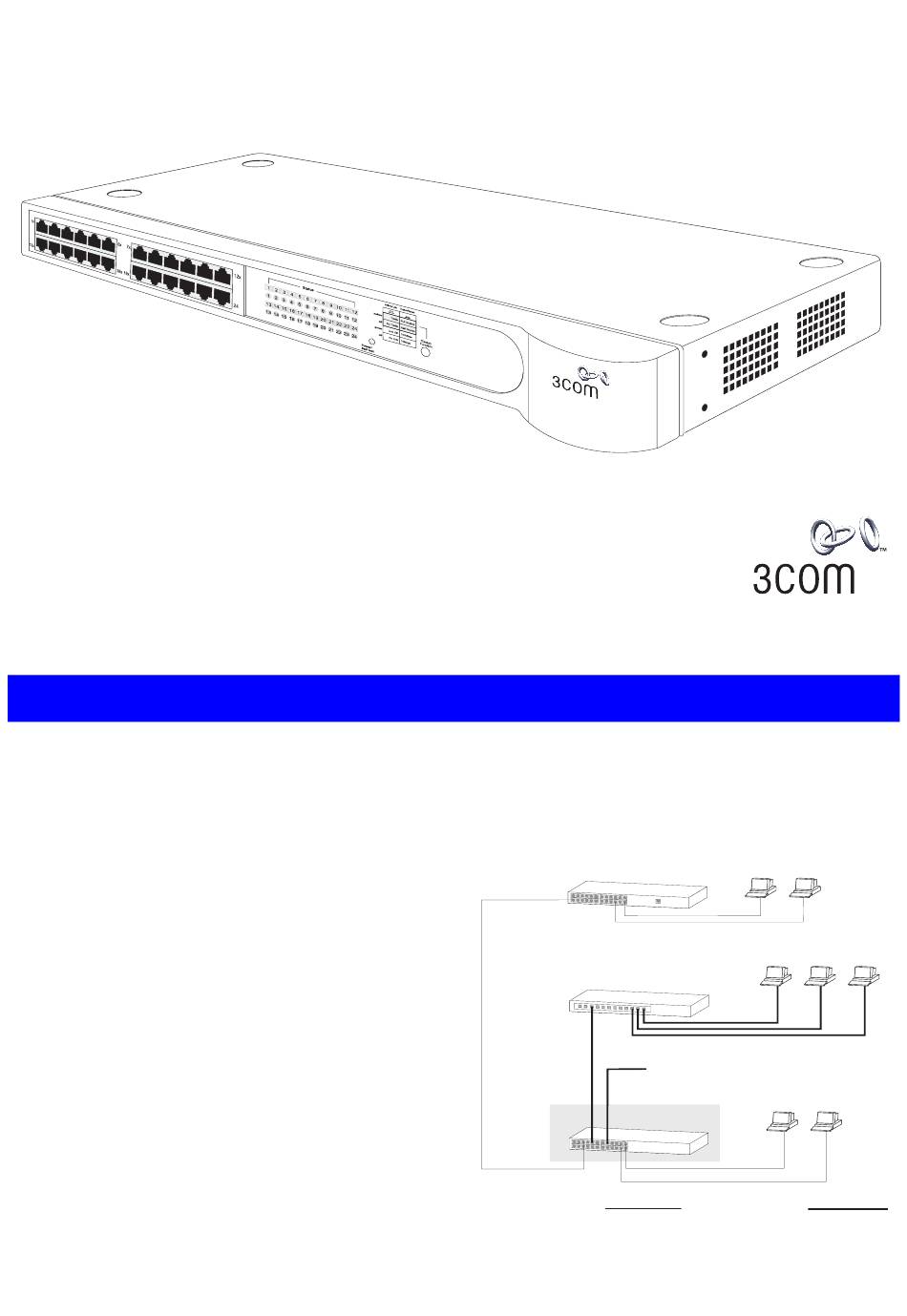

SuperStack
24-Ports (3C16465C) Guide de l'utilisateur
DUB1646-4AAA05
I
NTRODUCTION
®
Le SuperStack
3 Baseline 10/100 Switch est un switch non
administré à la fois polyvalent et d'usage très simple. Il est idéal
pour les utilisateurs qui désirent une solution de commutation
10/100 performante à haut débit sans administration sophistiquée
à gérer. Le Baseline 10/100 Switch est fourni prêt à l'emploi.
Aucune configuration n'est nécessaire.
Le Baseline 10/100 Switch est équipé de 12 ou 24 ports RJ-45
10/100 Mbps protégés à auto-négociation sur le panneau avant.
Chaque port détermine automatiquement la vitesse de la liaison
ainsi que le mode duplex/semi-duplex de l'équipement connecté
pour offrir une connexion commutée adaptée. Chaque port offre
également une connexion Auto MDIX.
Le Baseline 10/100 Switch est parfaitement adapté pour une
utilisation au bureau où il peut être installé de manière autonome ou
monté en bâti (dans une armoire de câblage ou un local technique).
Le Baseline 10/100 Switch est livré avec les éléments suivants :
un cordon d'alimentation utilisable avec le Baseline
!
10/100 Switch
quatre pieds en caoutchouc adhésifs
!
un kit de montage
!
Le switch peut être alimenté directement à partir du secteur C.A.
ou par le biais d'un système 3Com SuperStack Advanced
Redundant Power System (3C16071B), proposé en option. Pour
plus d'informations, contactez votre fournisseur.
3 Baseline 10/100 Switch 12-Ports (3C16464C) et
B a s e
li n e
1 0 / 1
0 0 S
w it c
h
3 C 1
S u p
6 4 6
e r S t
5 C
a c k
®
3
Le Baseline 10/100 Switch autorise des connexions commutées de
hautes performances pour des hubs, des serveurs et des postes de
travail fonctionnant à 10 Mbps et 100 Mbps et nécessitant une
liaison commutée spécialisée.
Le schéma ci-après présente un exemple de configuration.
Baseline Hub
Baseline Dual Speed Hub
Baseline 10/100 Switch
Lien 10Mbps
1
Stations terminales sur
connexions partagées 10Mbps
Stations terminales sur
connexions partagées
100Mbps
Connexions 1000Mbps
sur backbone
Stations terminales sur
connexions 10Mbps
commutées
Lien 100Mbps
