SuperStack
Guide de l'utilisateur
DUB1722-0AAA01
3 C 1
7 2 2
0
'roll
I
NTRODUCTION

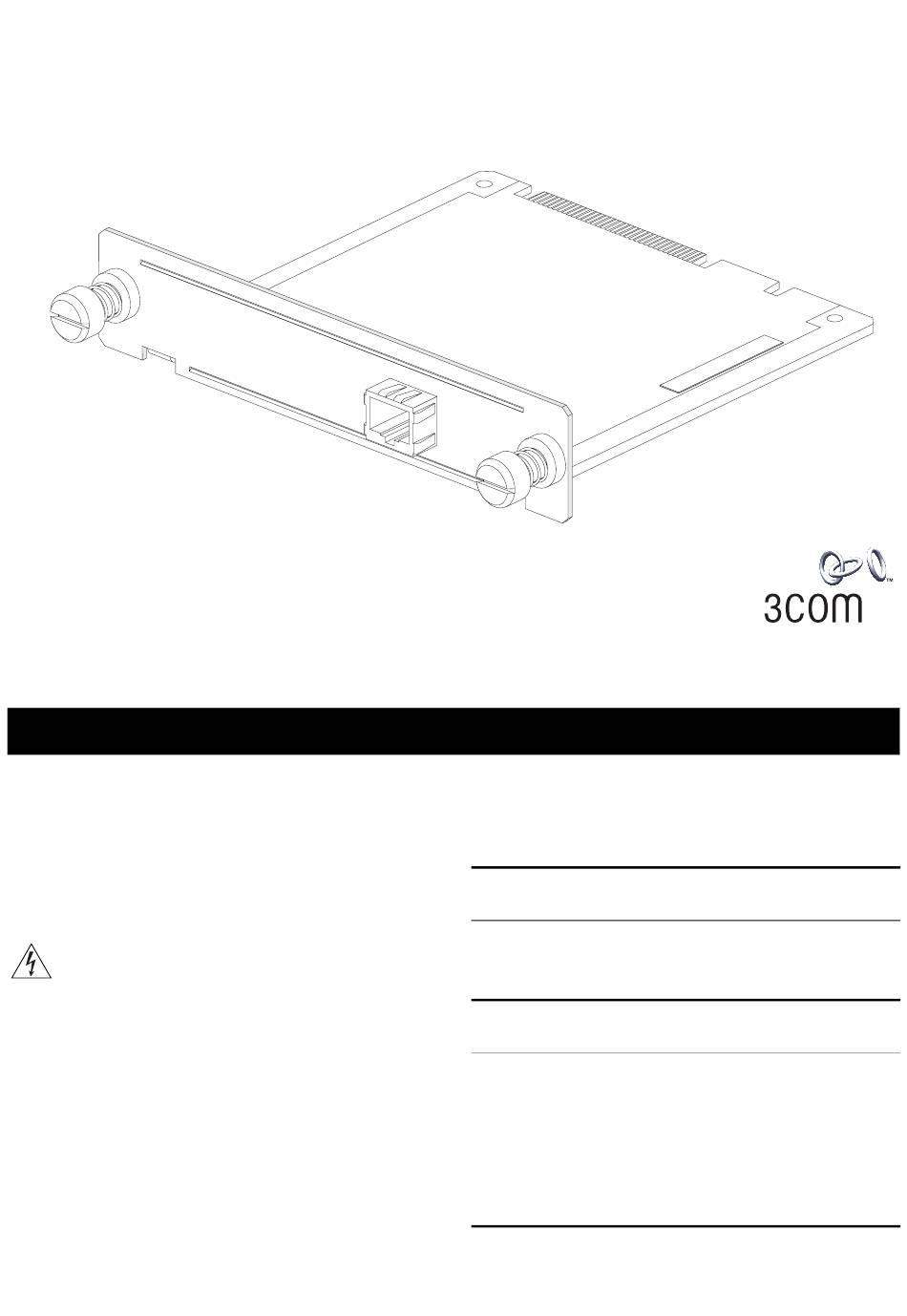

Avec le module SuperStack
Module (3C17220), votre SuperStack 3 Switch 4400 se
trouve équipé d'un port à fibre optique Ethernet Gigabit.
Le Module est conforme aux spécifications de mise en
œuvre du duplex intégral de la norme Ethernet Gigabit
IEEE 802.3ab et offre une connexion à 1.000 Mbps à un
autre appareil gérant le 1000BASE-T. Le port utilise un
câblage cuivre de catégorie 5 avec des connecteurs RJ-45.
AVERTISSEMENT : Ports RJ-45. Il s'agit de prises de
données RJ-45 protégées. Elles ne sont pas utilisables
comme prises téléphoniques conventionnelles, ni pour la
connexion de l'unité à un central privé ni au réseau
téléphonique public. Raccorder seulement des
connecteurs de données RJ-45, des systèmes de réseaux
de téléphonie ou des téléphones de réseaux à ces prises.
Il est possible de brancher sur ces prises de données des
câbles de données protégés ou non-protégés équipés de
fiches du type correspondant.
3 Switch 4400 1000BASE-T Module (3C17220)
S u p
e r S
t a c k
3 1
0 0 0
B A S
E - T
M o
d u l
®
3 Switch 4400 1000BASE-T
e
LED
Les LED de port du Expansion Module de l'avant du
Switch vous renseignent sur l'état du Module et l'activité
des paquets.
LED de paquets du Module
Couleur
Vert
Absence
de couleur
LED d'état du Module
Couleur
Vert
Jaune
Jaune
Absence
de couleur
1
Aspect
Signification
Allumé
Des émissions/réceptions en duplex intégral
sont en cours.
Éteint
Aucune activité.
Aspect
Signification
Allumé
Le Module est installé et pris en charge. Le
statut du lien a été déterminé.
Allumé
Le Module est installé et pris en charge. Le
statut du lien n'est pas déterminé ou il n'y a
pas de lien pour le Module à un port.
Clignotant
Il existe un Module installé mais il n'est pas
pris en charge.
Éteint
Le Module n'est pas installé.

Publicité

Table des Matières
loading

Sommaire des Matières pour 3com SuperStack 3C17220

  • Page 1 ® SuperStack 3 Switch 4400 1000BASE-T Module (3C17220) Guide de l'utilisateur DUB1722-0AAA01 3 C 1 7 2 2 S u p e r S t a c k 0 0 0 B A S E - T d u l ‘roll NTRODUCTION ®...
  • Page 2: Installation Et Désinstallation

    NSTALLATION ET DÉSINSTALLATION Conservez la plaque d'obturation et les vis en lieu sûr. Si AVERTISSEMENT : L'installation et la dépose du Module vous désinstallez le Module, il est nécessaire de remettre doivent être confiées à un personnel qualifié. Avant toute la plaque d'obturation en place pour empêcher la installation du Module dans une unité, débranchez cette poussière d'entrer dans le Switch.
  • Page 3: Administration Du Module

    DMINISTRATION DU ODULE Une fois le Module installé, vous pouvez le configurer à l'aide du Switch et y ajouter des fonctionnalités. Pour plus d'informations, reportez-vous à la documentation qui accompagne le Switch 4400. IMITATIONS Le fonctionnement du port du Module est limité aux conditions suivantes : Le Module ne fonctionne qu'à...
  • Page 4: Spécifications Techniques

    Visitez le 3Com web site à l'adresse suivante http://www.3com.com Avant d'appeler votre fournisseur réseau ou 3Com au numéro indiqué ci-après, merci de vous munir des informations suivantes : le nom du modèle de votre produit, le numéro de pièce, le numéro de révision du matériel et le numéro de série ainsi que tous les détails relatifs au problème.
  • Page 5: Conformité Fcc

    VIS RÉGLEMENTAIRES Conformité FCC Conformité CE (Europe) Cet équipement a été testé et reconnu conforme aux Ce produit est conforme à la directive européenne limites d'un appareil numérique de Classe A, suivant la 73/23/CEE relative aux basses tensions et à la directive partie 15 des règles FCC.
  • Page 6: Recommandations Légales

    Améliorer constamment nos performances en matière d'environnement Enregistrement du produit Vous pouvez dès maintenant enregistrer votre 1000BASE-T Module sur le 3Com web site à l'adresse suivante : http://support.3com.com/registration/frontpg.pl Commentaires sur la documentation Vos suggestions nous sont d'une très grande utilité. Elles nous permettent de publier une documentation toujours plus pertinente.
