3com SuperStack 3 Guide De L'utilisateur

®
SuperStack
(3C16441A) Guide de l'utilisateur
DUB1644-0AAA03
I
NTRODUCTION
®
Le SuperStack 3 Baseline Hub est un répéteur Ethernet autonome,
souple et très simple d'utilisation. Ses possibilités d'utilisation sont
multiples, allant de la constitution de petits réseaux à l'extension d'un
réseau existant de plus grande envergure.
Le SuperStack 3 Baseline Hub 12 ports TP (3C16440A) est équipé de
12 ports dédiés à paires torsadées (TP) protégées sur le panneau frontal.
Le SuperStack 3 Baseline Hub 24 ports TP (3C16441A) est équipé de
24 ports dédiés à paires torsadées (TP) protégées sur le panneau frontal.
Le panneau arrière dispose également d'un emplacement permettant de
loger un 3Com Transceiver Module (module émetteur-récepteur). Si vous
installez un tel module, il fonctionnera de manière indépendante et
viendra s'ajouter aux ports TP. 3Com propose une gamme de Transceiver
Modules pour différents supports. Pour plus d'informations, contactez
votre fournisseur.
Le Baseline Hub est fourni avec les éléments suivants :
un cordon d'alimentation utilisable avec le Baseline Hub ;
!
quatre pieds en caoutchouc adhésifs de hauteur standard et deux de
!
hauteur réduite ;
un kit pour le montage en bâti ;
!
une carte expliquant la procédure d'enregistrement en ligne.
!
Le Baseline Hub peut être installé de manière automone dans un bureau
ou monté en bâti (dans une armoire de câblage ou un local technique).
Ce hub peut être alimenté directement à partir du secteur C.A. ou par le
biais d'un système d'alimentation redondant - 3Com
Advanced Redundant Power System (3C16071/A/B) - proposé en option.
Pour plus d'informations, contactez votre fournisseur.

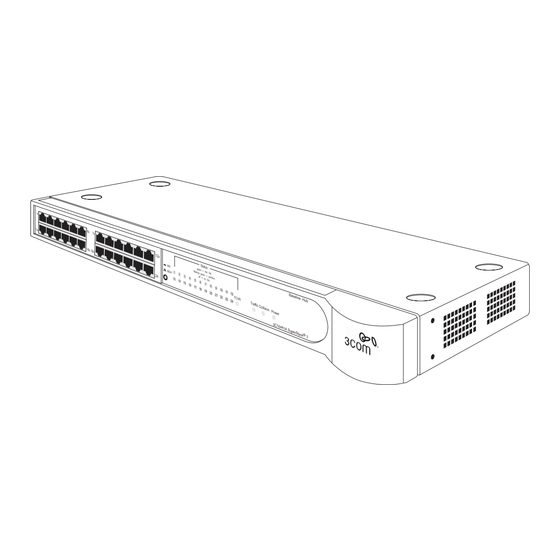

3 Baseline Hub 12 Ports TP (3C16440A) et 24 Ports TP
®
SuperStack
3 C 1
6 4 4
1 A S
u p e
r S t a
c k ®
3
Connexions réseau
Le Baseline Hub peut être utilisé de façon autonome ou conjointement
avec d'autres hubs. Chaque Baseline Hub étant un hub unique avec
répéteur Ethernet répondant à la norme IEEE 802.3, il est possible d'en
installer quatre au maximum entre deux ETTD (équipements terminaux de
traitement des données, postes de travail ou autres dispositifs) d'un même
réseau.
Le Baseline Hub est prêt à l'emploi. Vous pouvez raccorder ce hub à tout
ETTD équipé d'une carte réseau 10BASE-T ou d'un émetteur-récepteur
10BASE-T. Branchez une extrémité du câble à paires torsadées au port
RJ45 de l'appareil et l'autre extrémité au port RJ45 de votre carte réseau
ou émetteur-récepteur. Vous pouvez connecter jusqu'à 12 ou 24 segments
de paires torsadées à l'avant de l'appareil.
Le Baseline Hub permet d'utiliser à la fois des câbles à paires torsadées
protégées de 150 Ohms et des câbles à paires torsadées non-protégées ou
protégées de 100 Ohms. Conformément à la norme 802.3 10BASE-T, la
longueur maximale de câble entre l'appareil et l'ETTD ne doit pas dépasser
100 mètres (328 pieds). Consultez le support technique de votre
fournisseur, en cas d'utilisation de câbles à paires torsadées sur des
distances supérieures.
Vous pouvez installer un 3Com Transceiver Module (module
émetteur-récepteur) dans l'emplacement situé sur le panneau arrière, ce
qui vous permet de disposer d'un 13ème ou d'un 25ème port
supplémentaire.
Vous pouvez raccorder le Baseline Hub à tout autre hub ou unité
10BASE-T à l'aide du port 12 ou 24, et constituer ainsi une liaison
inter-répéteur. Vous devez commuter le port 12 ou 24 vers une interface
MDI dériver le croisement interne habituellement activé par les ports de
l'unité 10BASE-T. Reportez-vous au point « Switch MDI » pour plus
d'informations sur la connexion des hubs et la commutation du port 12
ou 24 entre des interfaces MDI et MDIX.
1
