1. Explication des ports sur la carte multifonctions

A) Schéma de la carte multifonctions
Télécommande de
marche/arrêt
Contrôleur
centralisé
(XYE)
Ou contrôleur
câblé à 4 con-
ducteurs

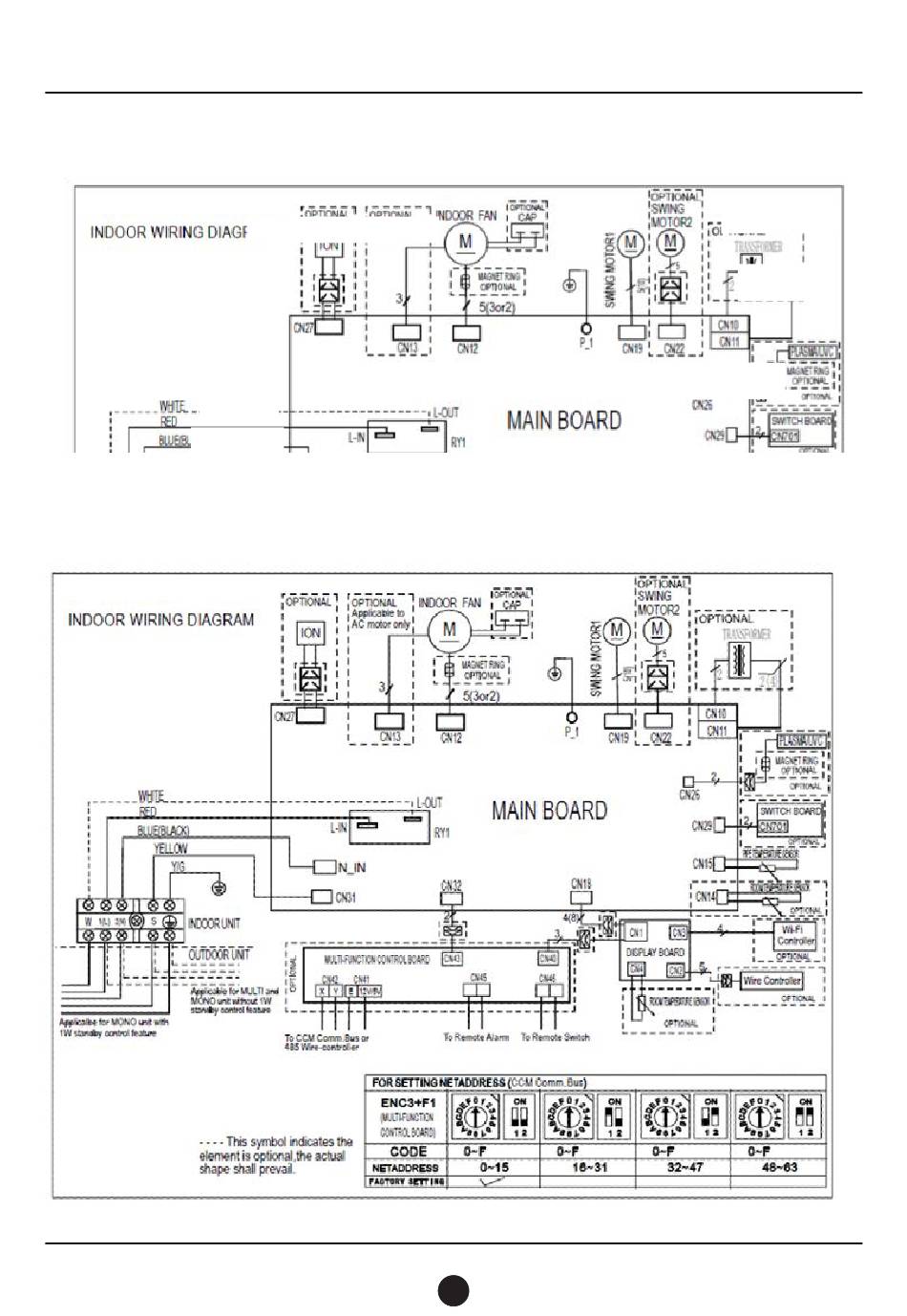

B) Connexion entre l'unité intérieure et le schéma de la carte multifonctions
Carte multifonctions
2 2
Carte de comman-
de principale
Tableau
d'affichage
Sortie de port
d'alarme
