SMART AUTOMATION
01416

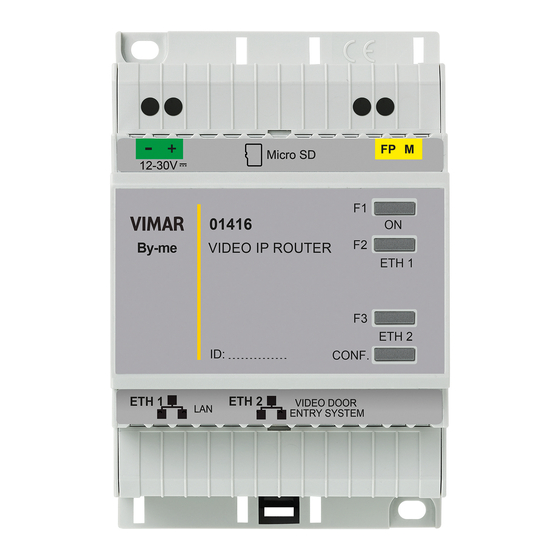

Router IoT per integrazione sistema videocitofonico IP con rete IP/LAN, Cloud
e App per smartphone, tablet o touch di supervisione, installazione su guida
DIN (60715 TH35), occupa 4 moduli da 17,5 mm.
Il router 01416 è un dispositivo che permette la connessione del sistema videocitofonico IP con
la rete Ethernet LAN dell'utente consentendo l'utilizzo dell'impianto videocitofonico IP tramite i
sistemi domotici Vimar. La connettività IP/LAN utente permette di effettuare tutte queste opera-
zioni sia in locale che da remoto attraverso APP disponibili per Android/iOS.
CARATTERISTICHE.
• Alimentazione: 12-30 V d.c. SELV
• Consumo:
- 300 mA max a 12 V d.c.
- 140 mA max a 30 V d.c.
• Potenza max dissipata: 4 W
• Collegamento alle rispettive reti LAN mediante presa RJ45 (10/100 Mbps)
• Dotato di 4 pulsanti di comando retroilluminati
• Ingresso per chiamata fuori porta.
• Temperatura di funzionamento: - 5..+40 °C (uso interno)
• Umidità ambiente operativo 10 - 80% (senza condensa)
• Grado di protezione IP30
COLLEGAMENTI.
• Morsetti:
- alimentazione 12 - 30 V d.c. SELV
• Presa RJ45 1 per collegamento alla rete ethernet (ETH1) del dominio utente/domotico
• Presa RJ45 2 per collegamento alla rete videocitofonica IP (ETH2)
• Porta per scheda micro SD
Il router 01416 abilita il trasferimento delle informazioni tra la rete videocitofonica IP e una
rete IP utente; nel caso quest'ultima disponga di connettività internet possono essere
abilitate, attraverso il cloud, tutte le funzioni di gestione remota sia per installatore che per
l'utente finale. Per una panoramica sull'architettura integrata si veda la figura ESEMPIO DI
INFRASTRUTTURA INTEGRATA.
FUNZIONAMENTO.
Il router 01416 diversifica le sue funzioni in base al tipo di utilizzatore (installatore, utente finale o
touch screen di supervisione) che interagisce con il dispositivo attraverso la rete LAN/IP associata
all'interfaccia ETH1 del router stesso.
Installatore
Configura il router 01416 impostando Data/Ora, Utente finale, associa i dispositivi supervisori
(touch screen artt. 01420, 01422 e 01425), ecc.
Utente finale
Fruisce dei servizi del sistema di videocitofonia IP (videochiamate generate dai posti esterni,
notifiche, messaggi e allarmi) attraverso i touch screen locali oppure sulla propria APP, anche da
remoto, attraverso il cloud.
Funzioni disponibili da touch screen
- Autoaccensione posto esterno.
- Apertura serratura posto esterno.
- Chiamate audio intercomunicanti.
- Attivazione attuazioni d'impianto (luce scale, funzioni ausiliarie).
- Rubrica d'impianto e menu preferiti per accesso veloce.
- Video-segreteria configurabile.
- Ingresso per campanello fuori porta.
- Supporto per integrazione TVCC d'impianto videocitofonico IP
- Configurazione del router 01416 all'interno del sistema videocitofonico mediante il software
Video Door IP Manager.
Funzione dei tasti
• F1= Tasto per procedura di emergenza: viene riportata la configurazione di rete in DHCP e viene
riabilitata la connessione al Cloud (premere per 10 s).
• F2= Tasto richiesta nuovo indirizzo IP al server DHCP (premere brevemente, solo se impostato
in DHCP sulla rete del dominio utente/domotica ETH1).
• F3= Nessuna funzione.
• CONF= Tasto per associazione utente installatore.
Segnalazioni dei LED
All'accensione del gateway il solo led F1 si accenderà per l'intera durata della procedura di avvio
per poi uniformarsi, insieme agli altri led, allo stato di funzionamento corrente.
F1:
• Acceso = Dispositivo correttamente funzionante.
• Lampeggiante = Reset del dispositivo in corso.
• Spento = Dispositivo non funzionante o Cloud abilitato ma non raggiungibile.
F2 (stato del router rispetto alla rete IP/LAN utente connessa alla presa ETH1):
• Acceso = Connessione attiva e funzionante.
• Spento = Collegamento ethernet assente (cavo scollegato).
49400909A0 05 2112
• Lampeggiante = Connessione attiva e funzionante ma con indirizzo IP non assegnato (con-
trollare il server DHCP).
F3 (stato del router rispetto alla rete videocitofonica IP connessa alla presa ETH2):
• Acceso = Connessione attiva e funzionante.
• Spento = Collegamento bus assente (cavo scollegato).
• Lampeggiante = Connessione attiva e funzionante ma con funzioni videocitofoniche non
configurate.
CONF: Il led si accende durante le fasi di associazione utente/dispositivo.
REGOLE DI INSTALLAZIONE.
• L'installazione deve essere effettuata da personale qualificato con l'osservanza delle dispo-
sizioni regolanti l'installazione del materiale elettrico in vigore nel paese dove i prodotti sono
installati.
• Il router 01416 va installato all'interno di quadri elettrici e quindi dovrà essere alloggiato su
contenitori con supporto DIN rail.
• Il router 01416 può essere alimentato da:
- Alimentatore 01831.1 (uscita 12V).
- Alimentatore 01400 o 01401 (attraverso l'uscita 29V "AUX").
• Lunghezza massima del cavo di alimentazione: 10 m (da alimentatore a router 01416).
• Sezione cavo di alimentazione: 2x0.5 mm
• La linea ethernet deve essere cablata con cavo UTP (non schermato) CAT.5e o superiore.
• Lunghezza massima del cavo ethernet: 100 m.
• Il cablaggio del router 01416 al sistema videocitofonico IP (attraverso l'interfaccia ETH2) va
effettuato secondo le regole adottate per un tipico impianto di videocitofonia IP.
• Tutte le interfacce elettriche del dispositivo sono SELV. Il dispositivo va quindi installato in quadri
elettrici SELV privi di alte tensioni; nel caso fossero presenti, l'installatore deve provvedere a
garantire il doppio isolamento tra alta tensione e SELV.
• In caso di accesso alle porte mini/micro USB, micro SD e pulsante di reset (interfacce SELV),
osservare le misure necessarie atte ad evitare scariche elettrostatiche provenienti dall'utente
che potrebbero danneggiare il dispositivo.
ATTENZIONE: Aggiornare il firmware all'ultima versione! E' possibile scaricarlo via cloud
(con il dispositivo collegato ad internet) o da www.vimar.com  Download  Software
 VIEW Pro.
Il manuale dell'APP VIEW Pro è scaricabile dal sito ww.vimar.com in corrispondenza del
codice articolo del router 01416.
CONFORMITA' NORMATIVA.
Direttiva EMC.
Norme EN 60950-1, EN 61000-6-1, EN61000-6-3.
Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce di piombo.
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla
fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire
l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed
elettronici. In alternativa alla gestione autonoma, è possibile consegnare gratuitamente l'apparecchiatura che
si desidera smaltire al distributore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente.
Presso i distributori di prodotti elettronici con superficie di vendita di almeno 400 m
gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L'ade-
guata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e
allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla
salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.
IoT router for integration of IP video entryphone with IP/LAN network, Cloud
and App for smartphone, tablet or touch IP supervisor, installation on DIN rail
(60715 TH35), occupies 4 modules size 17.5 mm.
The router 01416 is a device that connects the IP video door entry system to the user's Ethernet
LAN network, for using the IP video door entry system via Vimar home automation systems.
The user IP/LAN connectivity is used to perform all operations locally or remotely via the APP
available for Android/iOS.
FEATURES.
• Power supply: 12-30 Vdc SELV
• Consumption:
- 300 mA max at 12 V d.c.
- 140 mA max at 30 V d.c.
• Max. dissipated power: 4 W
• Connection to the respective LAN networks via RJ45 socket outlet (10/100 Mbps)
• With 4 backlit control buttons
• Input for landing call.
• Operating temperature: - 5 +40 °C (indoor use)
• Operating ambient humidity 10 - 80% (non-condensing)
• IP30 degree of protection
CONNECTIONS.
• Terminals:
- power supply 12 - 30 V d.c. SELV
• RJ45 1 socket outlet for connection to the ethernet network (ETH1) of the user/home auto-
mation system domain
fino a 2x1.0 mm .
2 2
è inoltre possibile consegnare
2
