Vue d'ensemble du produit
5.2

Structure

5.2.1

Structure de produit

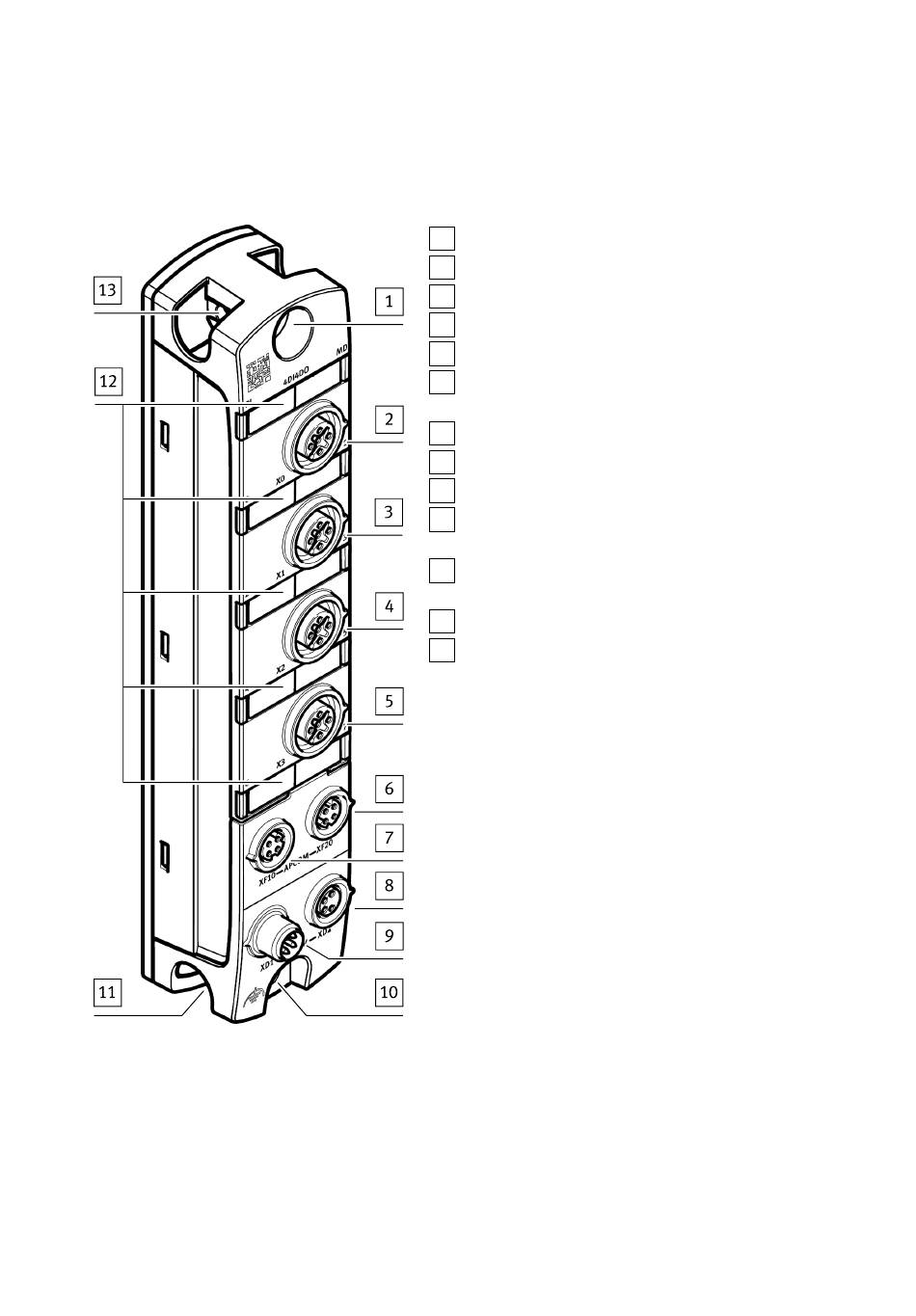

Fig. 1 Structure de produit
Festo — CPX-AP-I-4DI4DO-M12-5P — 2019-06
1 Interface de fixation Côté raccordement en haut
2 Raccord des entrées 0, 1 [X0]
3 Raccord des entrées 2, 3 [X1]
4 Raccord des sorties 0, 1 [X2]
5 Raccord des sorties 2, 3 [X3]
6 Raccord de réacheminement de la communication
système [XF20]
7 Raccord communication système [XF10]
8 Raccord de réacheminement de la tension [XD2]
9 Raccord d'alimentation électrique [XD1]
10 Interface de fixation côté raccordement en bas et
raccord de la terre fonctionnelle FE
11 Interface de fixation latérale en bas et raccord de la
terre fonctionnelle FE
12 Étiquette (en option)
13 Interface de fixation latérale en haut
7
