Vue d'ensemble du produit
5.2
Structure
5.2.1
Structure du produit

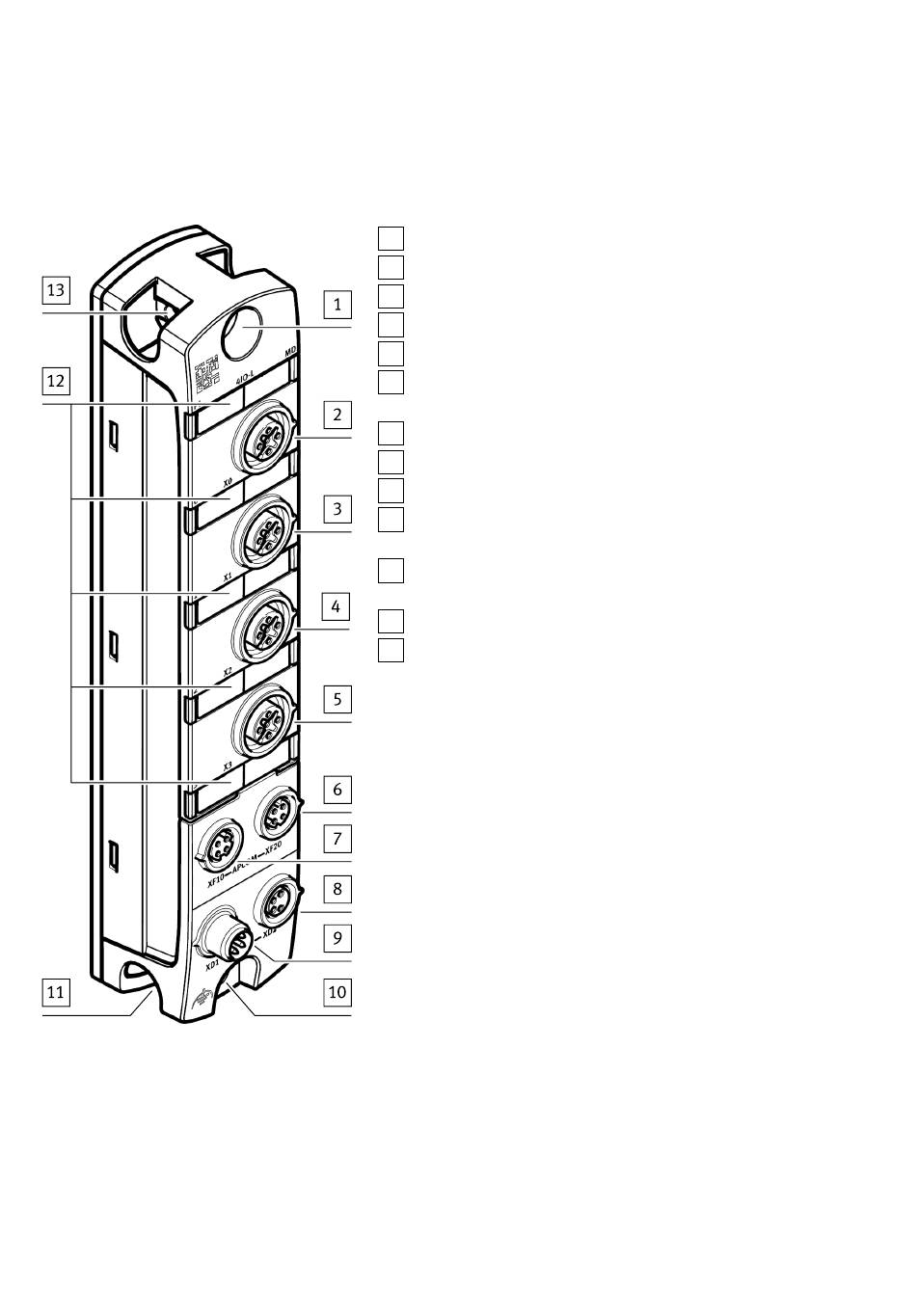

Fig. 1 Structure du produit
6
1 Interface de fixation Côté raccordement en haut
2 Raccord IO-Link port 0 [X0]
3 Raccord IO-Link port 1 [X1]
4 Raccord IO-Link port 2 [X2]
5 Raccord IO-Link port 3 [X3]
6 Raccord de transmission de la communication sys-
tème [XF20]
7 Raccord de la communication système [XF10]
8 Raccord de réacheminement de la tension [XD2]
9 Raccord d'alimentation électrique [XD1]
10 Interface de fixation côté raccordement en bas et
raccord de la terre fonctionnelle FE
11 Interface de fixation sur la face inférieure et raccorde-
ment à la terre fonctionnelle FE
12 Étiquette (en option)
13 Interface de fixation latérale en haut
