kEystonE PED - INStALLAtIoN Et SéCuRIté DE foNCtIoNNEMENt

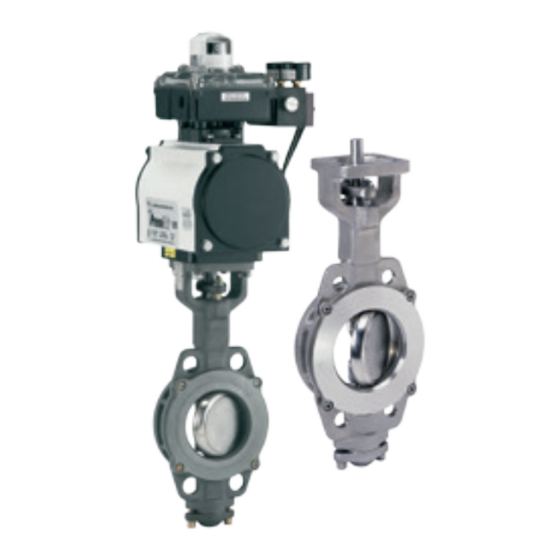

Robinets à papillon haute peRfoRmance (modèle Winn hiseal)
Il faut lire entièrement et comprendre ces instructions avant toute installation
stoCkagE / protECtIon / sélECtIon
stockage
Lorsque les robinets doivent être stockés
pendant un certain temps avant d'être montés,
le stockage doit être effectué dans les caisses
d'expédition d'origine avec le revêtement
imperméable et/ou le produit dessicatif déjà
en place. Le stockage devra être fait dans une
position surélevée par rapport au sol, dans un
endroit sec, propre et abrité. Si la période de
stockage dépasse 6 mois, les sacs de produit
dessicatif (si fournis) doivent alors être changés
une fois ce délai atteint.
protection
Les robinets sont livrés avec une protection
correspondant aux spécifications du client ou
en conformité avec le manuel d'assurance
qualité afin de protéger les sièges et
l'obturateur du robinet contre tout dégât.
L'emballage et/ou les capots devront être
maintenus en place et retirés juste avant le
montage du robinet sur la tuyauterie.
sélection
Il faut s'assurer que les matériaux de
construction et les limites de pression
/ température spécifiés sur la plaque
signalétique sont en adéquation avec le fluide
et les conditions du process. En cas de doute,
contacter le fabricant.
Marquage CE conforme aux exigences de la P.E.D.
Emerson.com/FinalControl
InstallatIon
avErtIssEmEnt
Pour des raisons de sécurité, Il est important
de prendre en considération les précautions
suivantes avant de commencer à travailler sur le
robinet :
1. Le personnel effectuant un réglage sur
les robinets devra utiliser l'équipement et
les vêtements normalement utilisés pour
travailler sur le process d'installation de ce
même robinet.
2. La ligne doit être dépressurisée, purgée et
dégazée avant d'installer le robinet.
3. La manutention et l'installation de tous les
robinets, opérateurs et actionneurs devront
être exécutées par du personnel formé
quant à tous les aspects des techniques
d'installation et de manutention manuelle /
mécanique.
4. Il faut s'assurer que les limites de pression /
température du robinet, spécifiées sur
l'étiquette d'identification sont supérieures ou
égales aux conditions de service.
Installation
1. Les robinets marche-arrêt sont
bidirectionnels en standard, à moins
que cela ne soit spécifié différemment et
peuvent donc être montés dans n'importe
quelle direction.
2. L'installation devra être exécutée avec la
tige du robinet déplacée à n'importe quel
angle admis par la boulonnerie.
3. Ecarter les brides afin d'installer facilement
le robinet (ne pas utiliser le robinet comme
pied de biche).
Code
d'identification
4. Ôter les capots de protection des faces
du robinet
disposés sur les robinets.
(CIR / VIC)
5. Il faut s'assurer que les brides de
raccordement et les joints d'étanchéité sont
Modèle / diamètre
de robinet
propres et en parfait état.
Numéro
6. Si des particules abrasives (scories de
de commande
(des travaux)
soudure, etc.) peuvent se trouver dans la
ASME/ANSI B16.34
tuyauterie, cela peut endommager le siège
des robinets. Par conséquent, le circuit
devra être nettoyé par rinçage.
7. Il faut s'assurer que les brides de
raccordement des conduites de tuyauterie
sont alignées correctement. La boulonnerie
pourra être facilement montée via les
perçages de brides de raccordement.
© 2017 Emerson. All rights reserved.
8. Monter le robinet sur la tuyauterie en
vérifiant qu'il est possible d'accéder
facilement au levier / à la manivelle.
9. Serrer les boulons de bride diagonalement.
vCosI-01734-Fr 18/01
