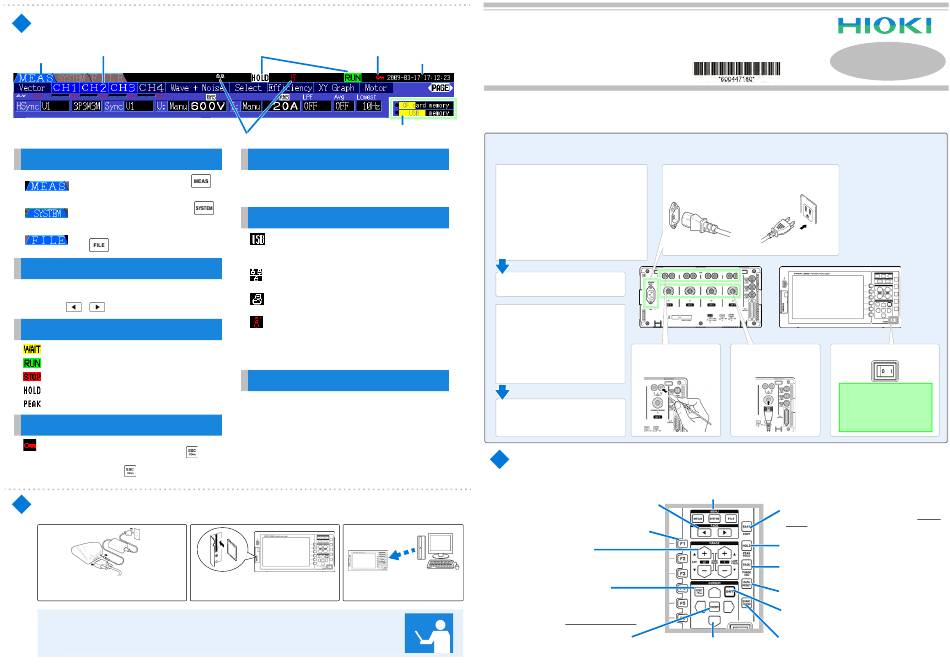

Éléments affichés en permanence
1 2 3
Écran affiché Page Indicateurs de l'état
de fonctionnement
affichée
1
Écran affiché
Écran de mesure (Appuyez sur
pour l'afficher)
Écran du système (Appuyez sur
pour l'afficher)
Écran d'opérations su fichier (Appuyez
sur pour l'afficher)
2
Page affichée
Chaque page affiche différents contenus :
sélectionnez la page appropriée. Sélectionnez la
page avec .
3
Indicateurs de l'état de fonctionnement
Il s'allume pendant l'intégration et l'enregistrement.
Il indique que l'intégration est en cours.
Il indique que l'intégration est arrêtée.
Il indique que la mémorisation des données est active.
Il indique que la mémorisation de pic est active.
4
Indicateur de verrouillage des touches
S'allume pour indiquer que le verrouillage des touches est actif (les
touches sont verrouillées après avoir maintenu enfoncé
pendant trois secondes).
Maintenez enfoncé à nouveau pendant trois secondes pour les
déverrouiller.
Possibilités supplémentaires
Raccordez un dispositif externe
(comme une imprimante ou un thermomètre).
Consultez le manuel d'instructions pour plus de détails, tels que
les procédures de réglage relatives à la mesure et à l'affichage,
les fonctionnalités de confort, et bien plus.
4
Indicateur de verrouillage
des touches
6 7
Indicateurs du
Indicateurs d'interface
support de stockage
5
Horloge temps réel
Affiche la date et l'heure actuelles.
(Pour régler l'horloge : voir le chapitre 6 du manuel
d'instructions).
6
Indicateurs d'interface
Il s'allume lorsque l'appareil est raccordé à un
ordinateur par un câble USB (et que l'ordinateur
est sous tension).
Il s'allume lorsque l'appareil est raccordé à un
LAN.
Il indique qu'une imprimante est raccordée à
une interface RS-232.
Il indique qu'un thermomètre est raccordé à une
interface RS-232.
Rouge : Aucune donnée de température
obtenue.
Bleu : Données de température obtenues.
7
Indicateurs de support de stockage
Les indicateurs de niveau de la carte CF et de la clé
USB indiquent l'espace de stockage utilisé. Ils
passent du jaune au rouge lorsque le support est
plein à 95%.
• Enregistrez les données de mesure et les
Raccordez un ordinateur pour le
configurations de paramètres.
contrôle externe et le transfert
• Rechargez des configurations de paramètres
de données.
-4-
3390 ANALYSEUR DE PUISSANCE
5
Horloge
temps réel
Mar. 2015 Edition 1 Imprimé au Japon
3390A962-00 (A983-01) 15-03H
Merci d'avoir acheté l Analyseur De Puissance Modèle 3390 de HIOKI.
Ce guide présente la procédure de mesure de base de l'analyseur de puissance pour les utilisateurs qui le découvrent.
Avant toute utilisation de l'appareil, veillez à lire attentivement le manuel d'instructions.
1.
Raccordez les câbles et sondes, puis mettez le courant
Contrôle avant raccordement
Câbles de mesure de tension
L'isolation d'un câble est-elle endommagée, ou
une pièce en métal nue est-elle exposée ?
Sondes de courant
Une pince est-elle fissurée ou endommagée ?
Appareil
L'appareil présente-t-il des dommages évidents ?
Si un dommage est décelé
Contactez votre revendeur ou
représentant Hioki en cas de dommage.
Confirmation de mise sous
tension
• L'écran de test automatique (modèle et
version) apparaît-il ?
• Une fois le test automatique achevé, la
page
[Wiring] de l'écran de paramètres ou
de mesure apparaît-elle (selon l'écran
affiché lors de la dernière mise hors
tension de l'appareil) ?
Si l'écran de test automatique n'apparaît
pas, ou si une erreur est affichée
Le cordon électrique peut être
endommagé, ou l'appareil peut présenter
un dommage interne. Veuillez contacter
votre revendeur ou votre représentant
Hioki.
Touches de commande
Touches F (Touches de fonction)
Permettent de sélectionner et modifier le
contenu et les paramètres affichés.
Touche RANGE
• Modifie les plages de mesure de tension (U) et
courant (I).
• Appuyer sur les touches + et – en même
temps active la plage automatique.
Touche ESC
• Annule la dernière modification d'un paramètre
et le replace dans son état préalable.
• Maintenez-la appuyée pendant trois secondes
pour activer le verrouillage de la touche.
Touche ENTER
Confirme les sélections et les
changements apportés aux paramètres.
POWER ANALYZER
Guide de Mesure
FR
Cordon électrique
1 2
3 4
Câbles
Câbles de la
de mesure de
sonde de courant
tension
Touches MENU
Permettent de sélectionner un écran.
MEAS
Touche : Écran de mesure
SYSTEM
Touche : Écran du système
Touche PAGE FILE
Touche : Écran d'opérations sur fichier
Change la page de l'écran.
Touche CURSOR Touche START/STOP
Déplace le curseur. Démarre et arrête les opérations d'intégration et d'enregistrement.
-1-
À lire en priorité
5
Mise sous/hors tension
Pour une précision optimale,
respectez un préchauffage
d'au moins 30 minutes avant
de procéder au réglage du
zéro et de mesurer.
Touche SAVE
• Enregistre des données vers un support de stockage.
SAVE
• Appuyez sur la touche après avoir appuyé sur
SHIFT
la touche pour capturer un écran et l'envoyer
vers un support de stockage ou l'imprimer. (Capture
d'écran)
Touche HOLD
Permet de passer de la fonction Mémorisation à celle de
Mémorisation de pic et inversement.
Touche 0 ADJ
Permet de réaliser le réglage du zéro et la
démagnétisation de la sonde de courant.
Touche DATA RESET
Réinitialise les valeurs d'intégration.
Touche SHIFT
Active les fonctions de touche alternatives.
