Hioki PW3390 Guide Rapide

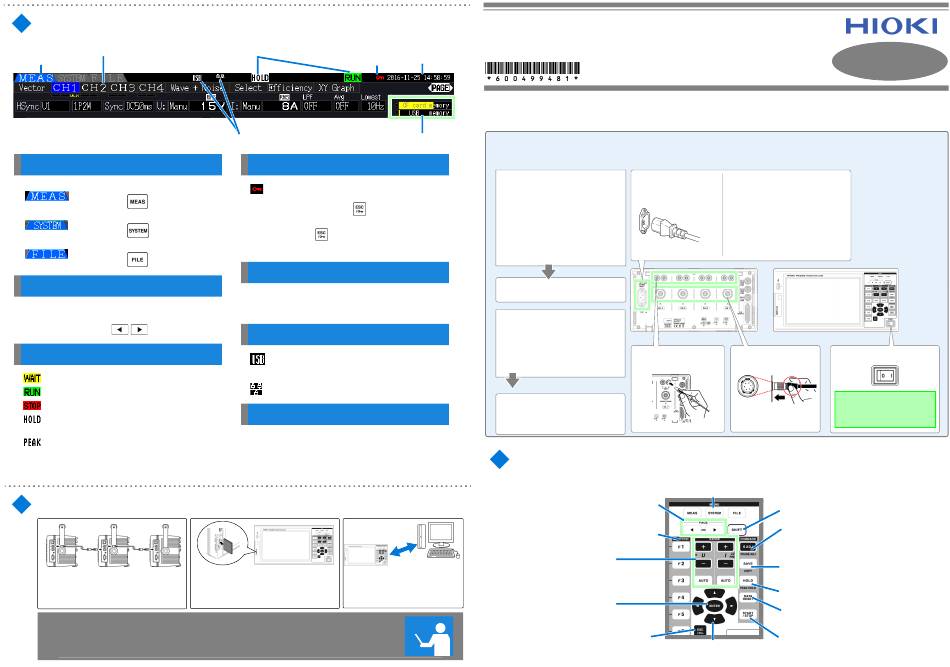

Éléments toujours affichés
1 2 3
Écran Page affichée Indicateurs de l'état de
affiché fonctionnement
1
Écran affiché
Écran de mesure
(Appuyez sur pour afficher)
Écran du système
(Appuyez sur pour afficher)
Écran des opérations sur fichier
(Appuyez sur pour afficher)
2
Page affichée
Chaque page affiche différents contenus d'écran :
sélectionnez la page appropriée, selon le besoin.
Changez de page avec .
3
Indicateurs de l'état de fonctionnement
S'allume pendant l'état d'attente d'intégration.
Indique que l'intégration est en cours.
Indique que l'intégration est arrêtée.
Indique que la mémorisation des données est
active.
Indique que la mémorisation de crête est active.
Fonctions supplémentaires
Raccordement de plusieurs PW3390
(Mesures synchronisées)
Voir : manuel d'instructions, sec. 8.1
Consultez le manuel d'instructions pour obtenir plus de
détails, dont les procédures de réglage pour la mesure et
l'affichage, les fonctions pratiques et bien plus encore.
4
Indicateur de
verrouillage de touche
6 7
Indicateurs d'interface Indicateurs de support de
stockage
4
Indicateur de verrouillage de touche
Il s'allume pour indiquer que le verrouillage de
touche est actif (les touches sont verrouillées,
après avoir maintenu enfoncé pendant
trois secondes).
Maintenez enfoncé à nouveau pendant
trois secondes pour déverrouiller.
5
Affichage du temps
Affiche la date et l'heure actuelles.
(Pour régler l'horloge : voir chap. 6 du manuel
d'instructions.)
6
Indicateurs d'interface
Il s'allume lorsque l'appareil est raccordé à un
ordinateur par un câble USB (et que l'ordinateur
est sous tension).
Il s'allume lorsque l'appareil est raccordé à un LAN.
7
Indicateurs de support de stockage
Indicateurs d'espace libre de la carte CF et de la clé
USB. L'espace de stockage utilisé est indiqué en jaune,
et il devient rouge lorsque le support est rempli à 95%.
L'indicateur rond sur la gauche de la jauge de niveau devient
jaune-vert lorsque le support est en cours d'accès.
• Enregistrerment des données de mesure et Connexion à un ordinateur pour
des configurations de réglage. procéder au contrôle externe et au
• Chargement des configurations de réglage. transfert de données.
Voir : manuel d'instructions, chap. 7 Voir : manuel d'instructions, chap. 9
-4-
PW3390 ANALYSEUR DE PUISSANCE
5
Affichage du
temps
Merci d'avoir acheté l'analyseur de puissance Hioki modèle PW3390.
Ce guide présente la procédure de mesure de base de l'analyseur de puissance pour les débutants.
Avant toute utilisation de l'appareil, veillez à lire attentivement le manuel d'instructions.
1.
Raccordement des câbles et des sondes et mise sous tension
Contrôle avant raccordement
• Câbles de mesure de tension et
cordon électrique
L'isolation d'un câble est-elle
endommagée, ou une pièce en métal
nue est-elle exposée ?
• Sondes de courant
Une pince est-elle fissurée ou
endommagée ?
• PW3390
L'appareil présente-t-il des dommages évidents ?
Si un dommage est constaté.
Contactez votre revendeur ou représentant
Hioki en cas de dommage.
Confirmation de mise sous
tension
• L'écran de test automatique (modèle et
version) s'affiche-t-il ?
• Une fois le test automatique achevé, la page
[Wiring]
de l'écran de paramètres ou de
mesure apparaît-elle (en fonction du moment
de mise sous tension de l'appareil) ?
Si le test automatique ne s'affiche
pas ou si une erreur s'affiche.
Le cordon électrique peut être
endommagé, ou l'appareil peut présenter
un dommage interne.
Veuillez contacter votre revendeur ou
votre représentant Hioki.
Touches de commande
Touches FUNCTION
Permettent de sélectionner et modifier le contenu
et les paramètres affichés.
Touches RANGE
• Permet de modifier les gammes de mesure de tension
(U) et de courant (I).
AUTO
• Appuyer sur la touche
automatique.
Touche ENTER
Confirme les sélections et les changements
apportés aux paramètres.
Touche ESC (Échap)
• Annule la dernière modification d'un paramètre et le
fait revenir à son état précédent.
• Maintenez-la appuyée pendant trois secondes pour
activer le verrouillage de la touche.
POWER ANALYZER
Guide de Mesure
FR Feb. 2018 Revised edition 1 Imprimé au Japon
PW3390A970-01 (A966-01) 18-02H
Cordon
électrique
1 2
Raccordez l'autre extrémité
du cordon électrique à une
prise murale.
3 4
Câbles de mesure Câbles de la
sonde de
de la tension
courant
Touches MENU
Permettent de sélectionner un écran
Touche MEAS : écran de mesure
Touche SYSTEM : écran du système
Touches PAGE
Touche FILE : écran d'opération sur fichier
Change la page de l'écran.
(Touches F)
active la gamme
Touche CURSOR
Permet de déplacer les
curseurs.
-1-
À lire en premier
5
Mise sous tension
Pour une précision optimale,
respectez un préchauffage d'au
moins 30 minutes avant de
procéder au réglage du zéro et aux
mesures.
Touche SHIFT
(allumée lorsqu'elle est active)
Active les fonctions de touche alternatives.
Touche 0 ADJ (réglage du zéro)
Permet de réaliser le réglage du zéro et la
démagnétisation de la sonde de courant.
Touche SAVE
• Enregistrement des données vers un support de stockage.
SAVE
• Appuyez sur après avoir appuyé sur la touche
SHIFT pour sauvegarder une capture d'écran sur le
support de stockage. (Capture d'écran)
Touche HOLD
Alterne entre la fonction de mémorisation et de mémorisation de crête.
Touche DATA RESET
Réinitialise les valeurs d'intégration.
Touche START/STOP
Démarre et arrête les opérations d'intégration et
d'enregistrement.
