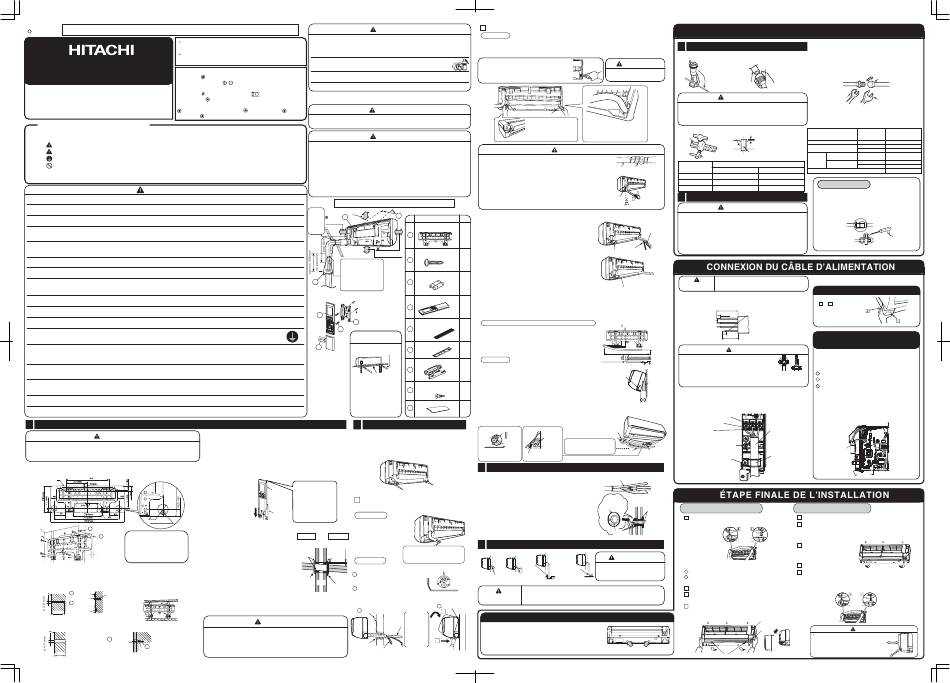

Hitachi RAK-18QXE Manuel D'installation

<0018771C>
PERSONNEL DE MAINTENANCE UNIQUEMENT
2 FR
Avant de commencer, lisez attentivement la procé-
dure d'installation.
L'agent commercial est tenu d'informer les clients

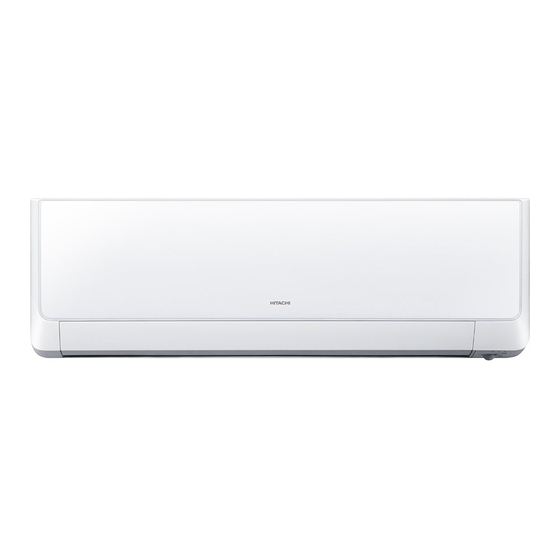

UNITÉ INTÉRIEURE sur la procédure d'installation.
MANUEL D'INSTALLATION
Outils nécessaires pour l'installation
(Le signe
produit R410A,R32)
RAK-18QXE
Tournevis • Mètre ruban • Couteau • Scie • Perceuse
électrique 65 mm • Clé Allen • (
RAK-25RXE
19, 22 mm)
MODÈLE
RAK-35RXE
• Mastic • Ruban adhésif • Pinces • Outil d'évasement
Adaptateur de pompe à vide Vanne manifold
RAK-50RXE
de charge Pompe à vide
CONSIGNES DE SÉCURITÉ
• Veuillez lire attentivement les consignes de sécurité avant de faire fonctionner l'appareil.
• Les instructions contenues dans cette section sont vitales pour garantir votre sécurité. Veuillez porter une attention toute particulière
au symbole suivant.
ATTENTION ....... L'utilisation de méthodes d'installation incorrectes peut causer de graves blessures ou causer la mort.
ATTENTION ....... Une installation incorrecte peut avoir de graves conséquences.
Vérifiez que le fil de terre est connecté.
Ce symbole affiché dans les figures indique une interdiction.
Après l'installation, assurez-vous que l'appareil fonctionne correctement. Expliquez au client le type d'emploi et d'entretien approprié pour
l'appareil tel que décrit dans le guide de l'utilisateur. Veuillez demander à votre client de conserver ce manuel d'installation avec le guide de
l'utilisateur.
ATTENTION
• Contactez votre agent commercial ou un technicien qualifié pour procéder à l'installation de votre unité. Si vous le faisiez
vous-même, vous vous exposeriez à des risques de fuites d'eau, de courts-circuits ou d'incendies.
Lors de l'installation, veuillez suivre les instructions du manuel correspondant. Toute mauvaise installation peut entraîner un risque
•
de fuite d'eau, d'électrocution ou d'incendie.
• Pour monter une unité, choisissez un endroit capable de supporter son poids. Dans le cas contraire, celle-ci pourrait se décrocher
et entraîner de graves conséquences.
• Pour les travaux électriques, observez les règles et la réglementation en vigueur ainsi que les méthodes décrites dans le manuel
d'installation. Utilisez des câbles approuvés dans votre pays. Veillez à utiliser le circuit spécifié. L'utilisation de fil de mauvaise
qualité ou un travail inadéquat peut provoquer un court-circuit et un incendie.
Veillez à utiliser les câbles adéquats pour la connexion des unités intérieures et extérieures. Vérifiez le serrage des raccords après avoir
•
inséré les conducteurs de chaque câble dans les bornes correspondantes afin d'éviter qu'une force externe s'applique à la section du
raccord de la plaque à borne. Tout branchement incorrect ou mauvais contact peut provoquer une surchauffe, puis un incendie.
Veillez à n'utiliser que les composants spécifiés pour les travaux d'installation. Dans le cas contraire, l' appareil peut se décrocher,
•
ou il peut exister un risque de fuite d'eau, d'électrocution ou d'incendie ou une forte vibration peut se faire ressentir.
• Veillez à installer les tuyaux conformément au gaz R410A,R32 utilisé. Dans le cas contraire, les tuyaux de cuivre pourraient se
fissurer ou présenter des défauts.
•
Lors de l'installation ou du transfert d'un climatiseur dans un autre endroit, veillez à éviter que de l'air autre que le réfrigérant spécifié
(R410A,R32) pénètre dans le cycle frigorifique. En cas de pénétration d'un autre type d'air, le niveau de pression du cycle frigorifique
peut augmenter anormalement et entraîner une rupture ou des blessures .
• En cas de fuite de gaz réfrigérant au cours de votre intervention, assurez-vous de bien ventiler la pièce. Si un incendie se déclarait,
le réfrigérant pourrait donner lieu à la formation de gaz toxiques.
• Une fois les travaux d'installation terminés, vérifiez l'absence de toute fuite de gaz réfrigérant. Dans le cas contraire, ce dernier
pourrait entrer en contact avec un radiateur soufflant ou un chauffage d'appoint présent dans la pièce, et générer des gaz toxiques.
• Toute modification non autorisée du climatiseur peut constituer un risque. En cas de panne, contactez un technicien spécialisé ou
un électricien qualifié. Toute mauvaise réparation peut entraîner un risque de fuite d'eau, d'électrocution, d'incendie, etc.
Veillez à connecter le fil de terre entre le fil d'alimentation et l'unité extérieure et entre
•
l'unité extérieure et l'unité intérieure. Ne connectez pas la ligne de terre à une tuyauterie de gaz ou d'eau, à un paraton-
nerre ou à la ligne de terre du téléphone. Une mauvaise mise à la terre peut présenter un risque d'électrocution.
•
À la fin du recueil du frigorigène (pompage à vide), arrêtez le compresseur et retirez la tuyauterie frigorifique.
Si vous retirez le tuyau de réfrigérant alors que le compresseur marche toujours et que le robinet de service est ouvert, de l'air est
aspiré et une accumulation brutale de la pression dans le système du cycle de réfrigération est susceptible de provoquer une
rupture, voire des blessures.
• Pendant l'installation, assurez-vous d'installer le tuyau de réfrigérant avant de démarrer le compresseur.
Si le tuyau de réfrigérant n'est pas installé et si le compresseur fonctionne avec le robinet de service ouvert, de l'air est aspiré et
le niveau de pression du cycle frigorifique peut augmenter anormalement et entraîner une rupture ou des blessures.
•
Les câbles électriques ne doivent en aucun cas être modifiés ou ajoutés.
Utilisez un disjoncteur exclusif. Dans le cas contraire, une électrocution ou un incendie pourraient survenir en cas de défaillance
du raccordement ou de l'isolation, ou de surintensité.
• Assurez-vous que les câbles électriques sont correctement raccordés à la borne et que le panneau du bornier se ferme solidement.
Dans le cas contraire, une surchauffe au niveau du contact de la borne, une électrocution ou un incendie pourraient survenir.
• Assurez-vous de l'absence de poussière sur tous les points de connexion des câbles électriques et fixez-les solidement.
Dans le cas contraire, une électrocution ou un incendie pourraient survenir.
1 Installation du support mural, perforation du mur et installation du tube de protection
Installation de la télécommande
ATTENTION
•
•
L'évacuation du bac de condensats situé à l'intérieur de l'unité intérieure peut s'effectuer
par la gauche. Pour cette raison, le support mural doit être fixé horizontalement ou
•
légèrement incliné vers le côté du tuyau d'évacuation. Dans le cas contraire, les conden-
sats déborderaient du bac.
Montage direct sur le mur
• Pour fixer le support, utilisez des poutrelles dissimulées dans le mur.
Contour visible de
550
l'unité extérieure
100 100
668 65
180 160
115
65
Tuyau d'évacuation
Perforation du mur et installation du tube de protection
2 Vis pour le support mural
Niveler
•
Vissez le support aux points
1
Support
mural indiqués, si possible à proximité
des crochets supérieur et
inférieur qui supportent l'unité
•
intérieure. Utilisez au moins 4
Ligne
vis pour fixer le support mural.
•
Orifice dans le mur
Poids
Procédure d'installation et précautions
• Fixation du support mural .
1. Percez des orifices dans le mur. 2. Placez des chevilles dans 3. Fixez le support au mur
•
(comme illustré ci-dessous) les orifices. à l'aide de vis 4,1 x 32.
(comme indiqué ci-dessous) (comme indiqué sur la figure
Mur ci-dessous).
1 Support
Cheville
mural Plafond
(à se procurer
Vis •
2 localement)
Mur
32 mm
• Fixation du support de la télécommande.
1. Percez des orifices dans le mur 2. Placez des chevilles dans les orifices.
(comme illustré ci-dessous)
(comme indiqué ci-dessous).
Mur
7
Support
de la
8 Cheville
téléco-
à vis (à se procurer
mmande
20 mm
localement)
ATTENTION
• Un disjoncteur doit être installé dans le boîtier de distribution domestique pour les
câbles d'alimentation connectés directement à l'unité extérieure. Dans le cas
d'autres installations, un interrupteur principal avec un intervalle de contact égal ou
supérieur à 3 mm doit être installé. En l'absence de disjoncteur, une électrocution
peut survenir.
• N'utilisez pas l'unité à proximité d'un emplacement comportant une source
de gaz inflammable.
Dans le cas contraire, l'unité extérieure risque de prendre feu en cas de fuite de gaz.
• Vérifiez que le flux d'eau est continu lorsque vous installez le tuyau d'évacuation. Une
indique les outils à usage exclusif pour le
installation inappropriée peut endommager votre mobilier.
• Un cordon d'alimentation conforme à IEC doit être utilisé. Type de cordon
d'alimentation : NYM.
4 mm) • Clé (14, 17,
CHOIX DE L'EMPLACEMENT DE MONTAGE
Détecteur de fuites de gaz • Coupe-tube
(Veuillez prendre en compte les considérations suivantes et demander l'approbation du client avant toute installation.)
ATTENTION
Flexible
• L'appareil doit être monté à un endroit stable, sans vibration, susceptible de
fournir un support adéquat.
ATTENTION
• L'installation doit se faire à l'écart de toute source de chaleur et de tout obstacle
gênant la sortie d'air.
• Les espaces libres nécessaires en haut, à droite et à gauche de l'appareil sont
indiqués sur la figure ci-dessous
L'emplacement doit tenir compte du raccordement avec l'unité extérieure et des
•
tuyauteries d'évacuation des condensats.
• Afin d'éviter les interférences sonores, placez l'unité intérieure et sa télécom-
mande à au moins 1 m de tout poste de radio et téléviseur.
• Afin d'éviter toute erreur de transmission de signal avec la télécommande, placez
celle-ci le plus à l'écart possible d'appareils haute fréquence et de dispositifs sans fil.
• L'appareil doit être installé à une hauteur minimale de 2300 mm au-dessus du sol.
Illustration de l'installation de l'unité intérieure.
A s s u r e z
plus de 50 mm
-vous de
plus de 1
bien rem-
plir le moin-
50 mm
dre espace
vide avec
du mastic.
plus de 50 mm
2300 mm minimum
La tuyauterie intérieure
doit être isolée avec le
tuyau d'isolation fourni
avec l'appareil. (Si
l'isolant est insuffisant,
9
utilisez un produit du
commerce.)
4
Cheville
7
8
Direction de
la tuyauterie
En arrière depuis la
3
gauche
Connexion
Il existe 6 directions possibles
pour les tuyaux, à savoir
arrière, arrière depuis
gauche, horizontale depuis la
droite, horizontale depuis la
gauche, verticale vers le bas
depuis la droite, verticale vers
le bas depuis la gauche.
2 Installation de l'unité intérieure
Découpage de la bague du couvercle inférieure
•
La télécommande doit être placée sur son support, qui est fixé au mur ou à une Lors de l'installation de la tuyauterie depuis la droite, la
poutre. gauche, le bas, utilisez un couteau pour découper les
Pour pouvoir utiliser la télécommande sur son support, veillez à ce que l'unité orifices comme le montre l'illustration. Éliminez les
reçoive correctement le signal qu'elle transmet depuis l'endroit où le support va aspérités des bords des orifices à l'aide d'une lime.
être installé. Lorsqu'elle reçoit un signal en provenance de la télécommande,
l'unité émet un bip. La puissance du signal est affaiblie par les lampes fluores-
centes. Pour cette raison, lors de l'installation du support de la télécommande,
allumez la lumière, même de jour, pour déterminer l'endroit le plus propice.
La télécommande
doit être glissée
Télécom-
dans son support,
mande
dans le sens
1 TUYAUTERIE DEPUIS LA DROITE (ARRIÈRE,
indiqué sur la
VERS LE BAS, HORIZONTALE)
Support
figure, jusqu'à ce
de la
qu'elle atteigne le
Préparation
télécom-
fond du support.
Vis (2) mande
• Branchez le câble de
connexion.
• Débranchez le tuyau, le câble
Percez un trou de 65 mm de diamètre dans le
Intérieur Extérieur
de connexion et le tuyau
mur, légèrement incliné vers le côté extérieur.
2 ~ 5 mm
d'évacuation.
Percez le mur en formant un léger angle.
Étanchéisation
Étanchéisation
avec
Découpez le tube de protection en fonction
avec
du mastic
de l'épaisseur du mur. du mastic
L'espace vide créé à l'intérieur du manchon
Installation
du tube de protection doit être entièrement
• Insérez le tuyau dans l'orifice du mur.
rempli de mastic afin d'éviter la pénétration
La partie supérieure de l'unité
1
d'eau de pluie dans la pièce.
Tube de intérieure s'accroche au support
Vérifiez que le flux d'eau est continu lorsque
protection MUR mural.
vous installez le tuyau d'évacuation. Une Manchon de
2 La projection
du tuyau
installation inappropriée peut endommager
de protection inférieure de l'unité intérieure
votre mobilier. s'encastre dans le support mural.
Un cordon d'alimentation conforme à IEC doit
être utilisé. Type de cordon d'alimentation :
1
Support mural
NYM.
ATTENTION Tuyau de
réfrigérant
Veillez à ce que le câble ne touche aucune partie métallique dans le
mur. Utilisez le tube de protection comme passe-câbles à travers les
cavités du mur pour éviter tout dommage éventuel par les rongeurs.
À moins d'une parfaite étanchéité, tout air fortement chargé en Tube de
protection Tuyau
humidité provenant de l'extérieur pourrait produire une condensa-
d'évacuation
tion.
TUYAUTERIE DEPUIS LA GAUCHE (ARRIÈRE, VERS LE BAS, HORIZONTALE)
2
Préparation
Changement du tuyau d'évacuation et installation.
• Changez l'emplacement du tuyau et du bouchon d'évacuation lors de l'installation de la tuyauterie
depuis la gauche, comme le montre la figure ci-dessous. Assurez-vous de bien enfoncer le bouchon
d'évacuation jusqu'à ce que le matériau d'isolation se replie sur lui-même.
• Veuillez utiliser des pinces pour extraire le
bouchon d'évacuation.
(C'est la manière la plus simple de retirer le
bouchon d'évacuation).
Bouchon d'évacuation
Tuyau d'évacuation
• Retirez le couvercle inférieur
• Insérez le bouchon d'évacuation
au dessus de l'emplacement de
façon sécurisée jusqu'à ce que
le bouchon se bloque.
Bouchon d'évacuation
ATTENTION
• Le ruban adhésif utilisé pour fixer l'isolant ne doit pas
être trop serré, afin d'éviter d'endommager l'isolation
thermique et de provoquer une condensation.
• Tentez de tirer la partie inférieure de l'unité intérieure
vers vous pour vérifier la fixation au support mural. Une
installation incorrecte peut être à l'origine de vibrations et
de bruits.
• Pliez le tuyau tout en maintenant enfoncée la partie
inférieure du support de tuyauterie avec les mains.
Nom des composants de l'unité intérieure
2 INSTALLATION DES TUYAUTERIES DE RÉFRIGÉRANT APRÈS LA CONNEXION
nº Élément Qté
• Le tuyau de réfrigérant doit être ajusté pour s'insérer dans
Support mural
l'orifice du mur et être prêt pour de nouveaux raccorde-
ments.
1
1
• Les bornes des deux tuyaux raccordés doivent être
recouvertes d'un isolant utilisé pour la connexion des
bornes. Les tuyaux sont ensuite recouverts du tuyau
d'isolation.
Vis pour le support
mural • Branchez le câble de connexion après avoir retirer le
5
2
couvercle inférieur.
(Reportez-vous à la rubrique « CONNEXION DU CÂBLE
D'ALIMENTATION »)
Pile AAA • Après ajustement, insérez le câble de connexion et les
tuyaux dans l'espace disponible sous l'unité. Utilisez une
3 2
attache pour bien les serrer.
• L'attache peut être placée à l'un des 2 endroits possibles.
Choisissez la position la plus pratique.
Télécommande
RACCORDEMENT DE LA TUYAUTERIE DE GAZ FRIGOR-
1
4
IGÈNE LORS DE L'INSTALLATION DE L'UNITÉ INTÉRIEURE
Filtre de purification
Préparation de l'installation des tuyaux de réfrigérant
de l'air
2
5 • Les tuyaux de réfrigérant et le câble de connexion sont unis.
Cas (c)
2
6
Courbez suivant un faible
Installation
Support de la télécommande rayon pour former un arc
Accrochez l'unité intérieure au support mural. Placez la cale
1
7
temporaire à l'arrière de l'unité intérieure pour maintenir sa
partie inférieure soulevée de 15 cm en avant.
• Introduisez le tuyau d'évacuation à travers l'orifice du mur.
Vis du support
• Après raccordement, enveloppez les tuyaux de réfrigérant avec un
de la télécommande
2
la 8
tuyau d'isolation.
• Branchez le câble de connexion après avoir retiré le couvercle inférieur.
(Reportez-vous à la rubrique « Connexion du câble d'alimentation »)
Feuille d'isolant
1
9 • Après ajustement, placez le câble de connexion et les tuyaux de
réfrigérant dans l'espace disponible sous l'unité intérieure.
• La projection de l'unité intérieure doit s'encastrer dans le support
mural.
Orifice dans le mur
Tuyau
Tuyau
de réfrigérant
Tuyau
Pour vous faciliter la tâche, tirez
d'évacuation
Câble cet ensemble vers l'avant de
Tuyau
l'appareil pendant le raccorde-
Disposition de l'évacuation, d'isolation ment du tuyau de réfrigérant.
tuyau orienté vers l'arrière Câble de thermique
depuis la gauche connexion
3 Isolation thermique et finition de la tuyauterie
• Les bornes connectées doivent être entièrement étanchéifiées
avec de l'isolant thermique puis attachées avec du ruban adhésif.
• Ne serrez pas les bornes trop fort.
Orifices
De la condensation pourrait se former en cas d'espace libre ou de
Orifices
serrage trop important.
• Attachez le tuyau et le câble d'alimentation ensemble avec du
ruban adhésif comme illustré sur la figure de l'installation de
l'unité intérieure et du groupe extérieur.
• Pour améliorer l'isolation thermique et éviter la condensation,
enveloppez la partie externe du tuyau d'évacuation et le tuyau
avec un tuyau isolant.
• Assurez-vous de bien remplir le moindre espace vide avec du
mastic.
4 Installation du tuyau d'évacuation
Les câbles de connexion, les
tuyauteries et le tuyau d'évacuation
des condensats doivent être attachés
ensemble avec du ruban adhésif.
Rigole
Accumulation
Orifice dans le mur
de condensat
Accumulation
Coude vers
Tuyau
de condensat
le haut
Câble Tuyau
de la partie d'évacuation
Vous êtes libre de choisir le côté (gauche ou droit) de l'installation du tuyau
d'évacuation. Pendant l'installation, vérifiez la continuité du flux des conden-
Disposition de l'évacuatio
du tuyau orienté vers ATTENTION sats de l'unité intérieure. (Toute négligence pourrait entraîner des fuites
l'arrière
d'eau.)
1 Support mural
1
DÉMONTAGE DE L'UNITÉ INTÉRIEURE
Soulevez
l'unité vers
• Appuyez sur les marques [PUSH] en bas de l'unité
le haut, puis
intérieure et tirez le panneau inférieur vers vous. Les
poussez vers
crochets se libèrent alors de la partie fixe.
le bas.
2
(Les marques [PUSH] sont indiquées par les 2 flèches
de la figure ci-contre.)
Câble de
connexion
Projection
INSTALLATION DES TUYAUTERIES DE RÉFRIGÉRANT ET ÉLIMINATION D'AIR
1 Préparation du tuyau
• Utilisez un coupe-tube pour couper le tuyau en cuivre et retirer les
ébarbures.
ATTENTION
Coupe-tube
Si le bouchon n'est pas suffisam-
ment inséré, des fuites d'eau
pourraient survenir.
Tuyau en cuivre
ATTENTION
• Le retrait des ébarbures et du contour irrégulier peuvent
provoquer des fuites.
• Placez le côté à couper vers le bas pendant le découpage pour
éviter la pénétration de copeaux de cuivre à l'intérieur du tuyau.
• Poussez le tuyau jusqu à ce que la partie
• Avant d'effectuer l'évasement, insérez le raccord conique.
isolante de l'extrémité du tuyau d'évacua-
tion arrive au niveau de la nervure du côté
Matrice • Veuillez
de l'unité intérieure. Matrice
E
Tuyau en cuivre
Diamètre A (mm) Outil d'évasement rigide
Tuyau Ruban adhésif
extérieur (Ø) Outil R410A,R32
très serré
6.35 (1/4") 0 - 0.5
9.52 (3/8") 0 - 0.5
12.7 (1/2") 0 - 0.5
2 Raccord de tuyau
Support
de tuyau
Résultat de la transfor-
mation après avoir plié
ATTENTION
le tuyau vers le bas.
• Pour le retrait du raccord conique d'une unité intérieure, retirez
tout d'abord l'écrou situé du côté du plus petit diamètre, sinon le
Tuyau bouchon étanche situé du côté du plus grand diamètre s'échap-
d'évacuation perait. Évitez toute pénétration d'eau à l'intérieur de la tuyauterie.
• Assurez-vous de serrer le raccord conique au couple spécifié à
l'aide d'une clé dynamométrique.
Si le raccord conique est trop serré, il peut se fendre au bout
Câble de
d'une longue période et provoquer une fuite de frigorigène.
Tuyau
connexion
• CET APPAREIL DOIT ÊTRE RELIÉ
ATTENTION
À LA TERRE.
Tuyau d'isolation (doit être
enveloppé avec du ruban adhésif
Détail de la coupe du câble de raccordement
tous les 120 mm)
Unité intérieure
70 mm
Vert et jaune
10 mm (terre)
Câbles 1
Les extrémités des tuyaux de réfrigérant
dénudés
2
sont situées à des endroits repérés par
3
e symbole « ».
10 mm
Câble de connexion
45 mm
ATTENTION
1100 mm
moins •
Laissez un espace au niveau du câble de raccor-
de 5 mm
dement pour faciliter l'entretien et assurez-vous
de le fixer avec la bande.
• Fixez le câble de raccordement le long de la partie revêtue du
Projection
câble à l'aide de la bande. N'exercez pas de pression sur le câble,
Crochet
cela pourrait provoquer une surchauffe ou un incendie.
Câblage de l'unité intérieure
• Pour le câblage de l'unité intérieure, vous avez besoin de retirer
le panneau avant, le panneau inférieur situé sous l'unité et le
environ 15 cm panneau du bornier.
• Retirez le couvercle de la plaque à bornes et vissez le câble.
3
2
Tube de protection 1
Tuyau d'évacuation
Borne de
Câble de
Partie
connexion
raccordée
Après avoir retiré les vis et le
panneau du bornier, branchez
les câbles de connexion puis
fixez à nouveau le panneau du
Matériau isolant pour le
bornier avec des vis.
raccordement des tuyaux
Manchon de
tube de
Retrait du panneau avant
protection
Mastic
1 Retirez le panneau avant
• Retirez et attachez le panneau avant avec
les deux mains.
Mastic
Axe
Interstice
ATTENTION
Veillez à ce que le flexible d'évacu- • Après avoir ouvert le panneau avant à l'aide de vos
ation soit ne soit ni desserré, ni deux mains, dégagez le bras droit tout en le poussant
1
plié ou qu'il soit en bon état
vers l'intérieur, faites coulisser le panneau avant vers
comme illustré à gauche. 2
la droite comme le montre la figure, puis retirez-le en
le tirant vers vous.
2 Retirez les filtres.
3 Après avoir retiré trois vis, tirez le centre du panneau
avant et libérez les crochets.
4 Tirez les faces latérales (parties inférieures) du
panneau avant vers vous comme illustré sur la figure et
retirez le panneau.
Vis
ÉCO Capteur
Position des marques [PUSH]
Vis
• Veuillez procéder soigneusement lorsque vous
pliez le tuyau de cuivre.
Vissez manuellement les vis en ajustant le centre.
Utilisez ensuite une clé dynamométrique pour
serrer le raccordement.
Raccord conique
Clé
Clé
dynamométrique
Diamètre extérieur Couple N m
utiliser
du tube (ø)
(kgf cm)
e x c l u s i v e m e n t
Côté de petit diamètre 6.35 (1/4") 13.7 – 18.6 (140 – 190)
l'outil prévu pour le
. 9 2 5 3 ( 8 / ) " 4 3 3 . – 4 4 1 . 3 ( 0 5 – 5 4 ) 0
Côté de grand diamètre
frigorigène R410A ,
2 1 7 . 1 ( 2 / ) " 44.1 – 53.9 (450 – 550)
R32. Bouchon du
Côté de petit diamètre
. 6 5 3 1 ( 4 / ) " 9 1 6 . – 4 2 5 . 2 ( 0 0 – 5 2 ) 0
siège de
. 9 2 5 3 ( 8 / ) " 9 1 6 . – 4 2 5 . 2 ( 0 0 – 5 2 ) 0
Côté de grand diamètre
valve
2 1 7 . 1 ( 2 / ) " 9 2 4 . – 4 3 3 . 3 ( 0 0 – 5 3 ) 0
Outil R22 Bouchon obus valve 12.3 – 15.7 (125 – 160)
1.0
1.0
Test de fuite de gaz
1.0
Utilisez un détecteur de fuite de gaz pour vérifier
l'étanchéité de la connexion du raccord conique,
comme illustré sur la figure ci-dessous. En cas
de fuite de gaz, serrez plus à fond la connexion
jusqu'à une parfaite étanchéité.
Méthode pour extraire le panneau inférieur
• Tirez au niveau des points
1 et 2 dans les directions
indiquées par les flèches
pour retirer le couvercle.
Connexion des pièces en option
(Adaptateur Wi-Fi, adaptateur RAC du H-LINK, contact sec,
télécommande filaire)
• Pour le câblage à la CCI de commande, vous avez
besoin de démonter le panneau avant et le couvercle
du boîtier électrique.
Chaque emplacement pour le branchement est
représenté ci-dessous.
Contact sec : CN6
1
2 Adaptateur Wi-Fi ou Adaptateur RAC du H-LINK : CN7
3 Télécommande filaire : CN20
• Veuillez consultez les manuels à votre disposition pour
chaque pièce en option pour obtenir plus de détails sur
le branchement.
• Reportez-vous au manuel d'installation pour savoir
comment retirer et refixer le panneau avant.
• Attention à ne pas endommager les câbles de sortie
avec les bords de plaque lors de la connexion des
pièces en option.
Câble de
connexion
CN7
CN20
CN6
Collier pour câble
Pose du panneau avant
1 Vérifiez la fixation du bac d'évacuation des condensats.
2 Après avoir installé le panneau avant sur l'unité, engagez
correctement les trois crochets de la partie supérieure du
panneau. Appuyez ensuite au centre du panneau avant pour
les enclencher.
Serrez les trois vis.
3
4 Installez le filtre.
5 Faites coulisser les axes des bras droit et gauche sur le
panneau avant le long des crans pour les insérer dans les
orifices jusqu'à les immobiliser. Après avoir vérifié la bonne
insertion des axes, fermez le panneau.
Axe
Interstice
ATTENTION
Retirez et fixez le panneau avant dans le
X
sens illustré sur la figure afin d'éviter
d'endommager la sonde ECO.
O
