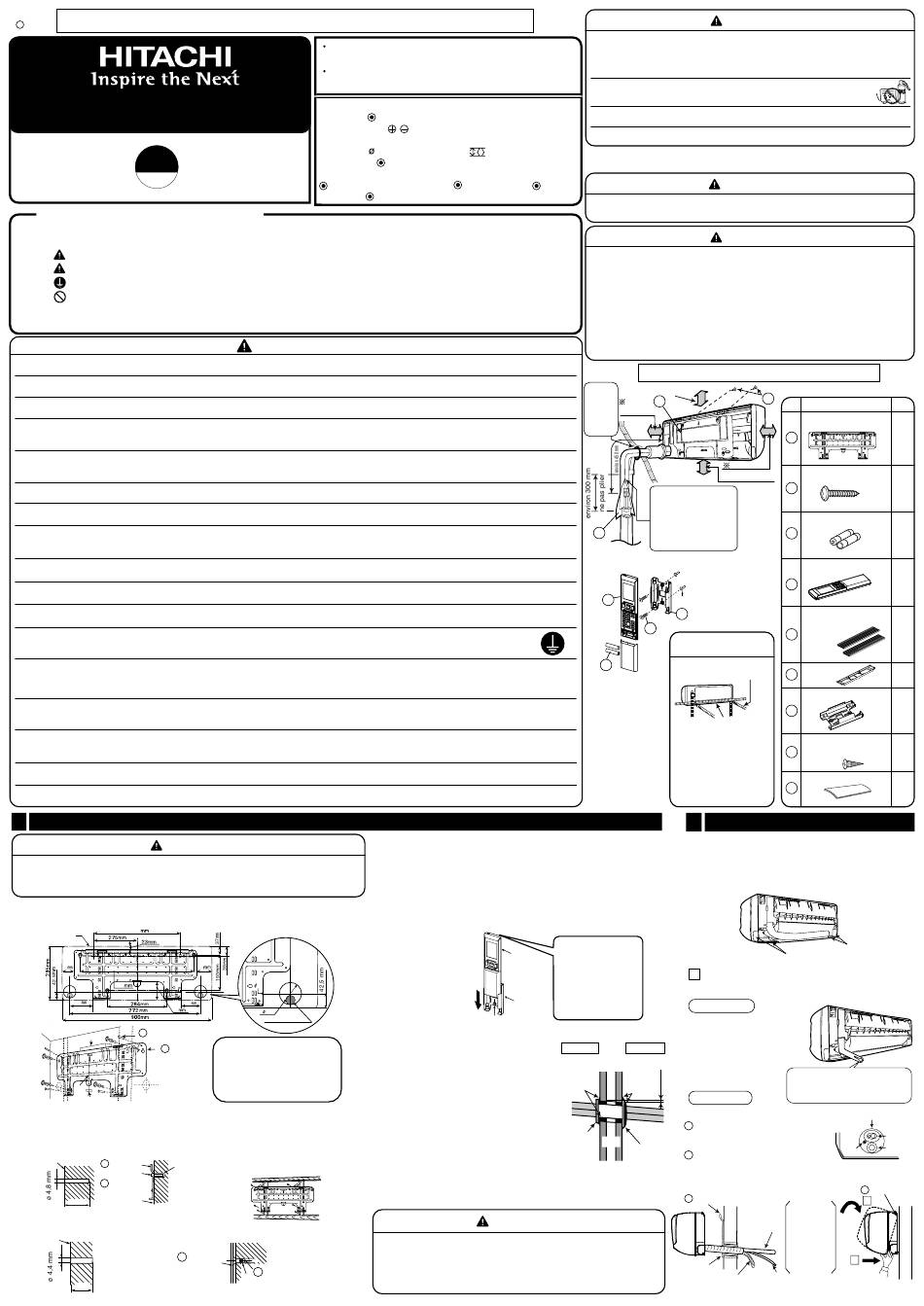

PERSONNEL DE MAINTENANCE UNIQUEMENT
3
FR
UNITÉ INTÉRIEURE
MANUEL D'INSTALLATION
HFC
MODÈLE
R410A
CONSIGNES DE SÉCURITÉ
•
Veuillez lire attentivement les consignes de sécurité avant de faire fonctionner l'appareil.
• Les instructions contenues dans cette section sont vitales pour garantir votre sécurité. Veuillez porter une attention toute particulière
au symbole suivant.
ATTENTION .......
L'utilisation de méthodes d'installation incorrectes peut causer de graves blessures ou causer la mort.
ATTENTION ....... Une installation incorrecte peut avoir de graves conséquences.
Vérifiez que le fil de terre est connecté.
Ce symbole affiché dans les figures indique une interdiction.
Après l'installation, assurez-vous que l'appareil fonctionne correctement. Expliquez au client le type d'emploi et d'entretien approprié pour
l'appareil tel que décrit dans le guide de l'utilisateur. Veuillez demander à votre client de conserver ce manuel d'installation avec le guide de
l'utilisateur.
Contactez votre agent commercial ou un technicien qualifié pour procéder à l'installation de votre unité. Si vous le faisiez
•
vous-même, vous vous exposeriez à des risques de fuites d'eau, de courts-circuits ou d'incendies.
Lors de l'installation, veuillez suivre les instructions du manuel correspondant. Toute mauvaise installation peut entraîner un risque
•
de fuite d'eau, d'électrocution ou d'incendie.
• Pour monter une unité, choisissez un endroit capable de supporter son poids. Dans le cas contraire, celle-ci pourrait se décrocher
et entraîner de graves conséquences.
Pour les travaux électriques, observez les règles et la réglementation en vigueur ainsi que les méthodes décrites dans le manuel
•
d'installation. Utilisez des câbles approuvés dans votre pays. Veillez à utiliser le circuit spécifié. L'utilisation de fil de mauvaise
qualité ou un travail inadéquat peut provoquer un court-circuit et un incendie.
Veillez à utiliser les câbles adéquats pour la connexion des unités intérieures et extérieures. Vérifiez le serrage des raccords après avoir
•
inséré les conducteurs de chaque câble dans les bornes correspondantes afin d'éviter qu'une force externe s'applique à la section du
raccord de la plaque à borne. Tout branchement incorrect ou mauvais contact peut provoquer une surchauffe, puis un incendie.
• Veillez à n'utiliser que les composants spécifiés pour les travaux d'installation. Dans le cas contraire, l' appareil peut se décrocher,
ou il peut exister un risque de fuite d'eau, d'électrocution ou d'incendie ou une forte vibration peut se faire ressentir.
•
Veillez à installer les tuyaux conformément au gaz R410A utilisé. Dans le cas contraire, les tuyaux de cuivre pourraient se
fissurer ou présenter des défauts.
• Lors de l'installation ou du transfert d'un climatiseur dans un autre endroit, veillez à éviter que de l'air autre que le réfrigérant spécifié
(R410A) pénètre dans le cycle frigorifique. En cas de pénétration d'un autre type d'air, le niveau de pression du cycle frigorifique peut
augmenter anormalement et entraîner une rupture ou des blessures.
•
En cas de fuite de gaz réfrigérant au cours de votre intervention, assurez-vous de bien ventiler la pièce. Si un incendie se déclarait,
le réfrigérant pourrait donner lieu à la formation de gaz toxiques.
Une fois les travaux d'installation terminés, vérifiez l'absence de toute fuite de gaz réfrigérant. Dans le cas contraire, ce dernier
•
pourrait entrer en contact avec un radiateur soufflant ou un chauffage d'appoint présent dans la pièce, et générer des gaz toxiques.
• Toute modification non autorisée du climatiseur peut constituer un risque. En cas de panne, contactez un technicien spécialisé ou
un électricien qualifié. Toute mauvaise réparation peut entraîner un risque de fuite d'eau, d'électrocution, d'incendie, etc.
Veillez à connecter le fil de terre entre le fil d'alimentation et l'unité extérieure et entre
•
l'unité extérieure et l'unité intérieure. Ne connectez pas la ligne de terre à une tuyauterie de gaz ou d'eau, à un paraton-
nerre ou à la ligne de terre du téléphone. Une mauvaise mise à la terre peut présenter un risque d'électrocution.
•
À la fin du recueil du frigorigène (pompage à vide), arrêtez le compresseur et retirez la tuyauterie frigorifique.
Si vous retirez le tuyau de réfrigérant alors que le compresseur marche toujours et que le robinet de service est ouvert, de l'air est
aspiré et une accumulation brutale de la pression dans le système du cycle de réfrigération est susceptible de provoquer une
rupture, voire des blessures.
Pendant l'installation, assurez-vous d'installer le tuyau de réfrigérant avant de démarrer le compresseur.
•
Si le tuyau de réfrigérant n'est pas installé et si le compresseur fonctionne avec le robinet de service ouvert, de l'air est aspiré et
le niveau de pression du cycle frigorifique peut augmenter anormalement et entraîner une rupture ou des blessures.
•
Les câbles électriques ne doivent en aucun cas être modifiés ou ajoutés.
Utilisez un disjoncteur exclusif. Dans le cas contraire, une électrocution ou un incendie pourraient survenir en cas de défaillance
du raccordement ou de l'isolation, ou de surintensité.
Assurez-vous que les câbles électriques sont correctement raccordés à la borne et que le panneau du bornier se ferme solidement.
•
Dans le cas contraire, une surchauffe au niveau du contact de la borne, une électrocution ou un incendie pourraient survenir.
Assurez-vous de l'absence de poussière sur tous les points de connexion des câbles électriques et fixez-les solidement.
•
Dans le cas contraire, une électrocution ou un incendie pourraient survenir.
1 Installation du support mural, perforation du mur et installation du tube de protection
ATTENTION
•
L'évacuation du bac de condensats situé à l'intérieur de l'unité intérieure peut s'effectuer
par la gauche. Pour cette raison, le support mural doit être fixé horizontalement ou
légèrement incliné vers le côté du tuyau d'évacuation. Dans le cas contraire, les conden-
sats déborderaient du bac.
Montage direct sur le mur
• Pour fixer le support, utilisez des poutrelles dissimulées dans le mur.
Contour visible de
550
l'unité extérieure
100
668
180
160
115
2
Vis pour le support mural
Niveler
1
Support
mural
Ligne
Orifice dans le mur
Poids
Procédure d'installation et précautions
• Fixation du support mural .
1. Percez des orifices dans le mur. 2. Placez des chevilles dans
(comme illustré ci-dessous) les orifices.
(comme indiqué ci-dessous)
Mur
1
Support
Cheville
mural
(à se procurer
Vis
2
localement)
Mur
32 mm
• Fixation du support de la télécommande.
1. Percez des orifices dans le mur
2. Placez des chevilles dans les orifices.
(comme illustré ci-dessous)
(comme indiqué ci-dessous).
Mur
7
20 mm
Avant de commencer, lisez attentivement la procé-
dure d'installation.
L'agent commercial est tenu d'informer les clients
sur la procédure d'installation.
Outils nécessaires pour l'installation
(Le signe
produit R410A)
RAK-18QXB Tournevis • Mètre ruban • Couteau • Scie • Perceuse
électrique
RAK-25RXB
19, 22 mm)
RAK-35RXB
• Mastic • Ruban adhésif • Pinces • Outil d'évasement
Adaptateur de pompe à vide Vanne manifold
RAK-50RXB
de charge
ATTENTION
100
65
65
Tuyau d'évacuation
Vissez le support aux points
indiqués, si possible à proximité
des crochets supérieur et
inférieur qui supportent l'unité
intérieure. Utilisez au moins 4
vis pour fixer le support mural.
3. Fixez le support au mur
à l'aide de vis 4,1 x 32.
(comme indiqué sur la figure
ci-dessous).
Plafond
Support
de la
8
Cheville
téléco-
à vis (à se procurer
mmande
localement)
indique les outils à usage exclusif pour le
65 mm • Clé Allen • ( 4 mm) • Clé (14, 17,
Détecteur de fuites de gaz • Coupe-tube
Flexible
Pompe à vide
Installation de la télécommande
• La télécommande doit être placée sur son support, qui est fixé au mur ou à une
poutre.
• Pour pouvoir utiliser la télécommande sur son support, veillez à ce que l'unité
reçoive correctement le signal qu'elle transmet depuis l'endroit où le support va
être installé. Lorsqu'elle reçoit un signal en provenance de la télécommande,
l'unité émet un bip. La puissance du signal est affaiblie par les lampes fluores-
centes. Pour cette raison, lors de l'installation du support de la télécommande,
allumez la lumière, même de jour, pour déterminer l'endroit le plus propice.
Télécom-
mande
Support
de la
télécom-
Vis (2)
mande
Perforation du mur et installation du tube de protection
• Percez un trou de 65 mm de diamètre dans le
mur, légèrement incliné vers le côté extérieur.
Percez le mur en formant un léger angle.
• Découpez le tube de protection en fonction
de l'épaisseur du mur.
• L'espace vide créé à l'intérieur du manchon
du tube de protection doit être entièrement
rempli de mastic afin d'éviter la pénétration
d'eau de pluie dans la pièce.
• Vérifiez que le flux d'eau est continu lorsque
vous installez le tuyau d'évacuation. Une
installation inappropriée peut endommager
votre mobilier.
• Un cordon d'alimentation conforme à IEC doit
être utilisé. Type de cordon d'alimentation :
NYM.
ATTENTION
Veillez à ce que le câble ne touche aucune partie métallique dans le
mur. Utilisez le tube de protection comme passe-câbles à travers les
cavités du mur pour éviter tout dommage éventuel par les rongeurs.
À moins d'une parfaite étanchéité, tout air fortement chargé en
humidité provenant de l'extérieur pourrait produire une condensa-
tion.
ATTENTION
• Un disjoncteur doit être installé dans le boîtier de distribution domestique pour les
câbles d'alimentation connectés directement à l'unité extérieure. Dans le cas
d'autres installations, un interrupteur principal avec un intervalle de contact égal ou
supérieur à 3 mm doit être installé. En l'absence de disjoncteur, une électrocution
peut survenir.
N'utilisez pas l'unité à proximité d'un emplacement comportant une source
•
de gaz inflammable.
Dans le cas contraire, l'unité extérieure risque de prendre feu en cas de fuite de gaz.
• Vérifiez que le flux d'eau est continu lorsque vous installez le tuyau d'évacuation. Une
installation inappropriée peut endommager votre mobilier.
•
Un cordon d'alimentation conforme à IEC doit être utilisé. Type de cordon
d'alimentation : NYM.
CHOIX DE L'EMPLACEMENT DE MONTAGE
(Veuillez prendre en compte les considérations suivantes et demander l'approbation du client avant toute installation.)
ATTENTION
• L'appareil doit être monté à un endroit stable, sans vibration, susceptible de
fournir un support adéquat.
ATTENTION
•
L'installation doit se faire à l'écart de toute source de chaleur et de tout obstacle
gênant la sortie d'air.
• Les espaces libres nécessaires en haut, à droite et à gauche de l'appareil sont
indiqués sur la figure ci-dessous
L'emplacement doit tenir compte du raccordement avec l'unité extérieure et des
•
tuyauteries d'évacuation des condensats.
• Afin d'éviter les interférences sonores, placez l'unité intérieure et sa télécom-
mande à au moins 1 m de tout poste de radio et téléviseur.
•
Afin d'éviter toute erreur de transmission de signal avec la télécommande, placez
celle-ci le plus à l'écart possible d'appareils haute fréquence et de dispositifs sans fil.
L'appareil doit être installé à une hauteur minimale de 2300 mm au-dessus du sol.
•
Illustration de l'installation de l'unité intérieure.
A s s u r e z
plus de 50 mm
-vous de
1
bien rem- plus de
plir le moin-
50 mm
dre espace
vide avec
du mastic.
plus de 50 mm
2300 mm minimum
La tuyauterie intérieure
doit être isolée avec le
tuyau d'isolation fourni
avec l'appareil. (Si
l'isolant est insuffisant,
9
utilisez un produit du
commerce.)
4
Cheville
7
8
Direction de
la tuyauterie
En arrière depuis la
3
gauche
Connexion
Il existe 6 directions possibles
pour les tuyaux, à savoir
arrière, arrière
gauche, horizontale depuis la
droite, horizontale depuis la
gauche, verticale vers le bas
depuis la droite, verticale vers
le bas depuis la gauche.
2 Installation de l'unité intérieure
Découpage de la bague du couvercle inférieure
•
Lors de l'installation de la tuyauterie depuis la droite, la
gauche, le bas, utilisez un couteau pour découper les
orifices comme le montre l'illustration. Éliminez les
aspérités des bords des orifices à l'aide d'une lime.
La télécommande
doit être glissée
dans son support,
dans le sens TUYAUTERIE DEPUIS LA DROITE (ARRIÈRE,
1
indiqué sur la VERS LE BAS, HORIZONTALE)
figure, jusqu'à ce
qu'elle atteigne le
Préparation
fond du support.
• Branchez le câble de
connexion.
• Débranchez le tuyau, le câble
Intérieur Extérieur
de connexion et le tuyau
2 ~ 5 mm
d'évacuation.
Étanchéisation
Étanchéisation
avec
avec
du mastic
du mastic
Installation
• Insérez le tuyau dans l'orifice du mur.
La partie supérieure de l'unité
1
intérieure s'accroche au support
Tube de
protection MUR mural.
Manchon de
La projection
2
du tuyau
inférieure de l'unité intérieure
de protection
s'encastre dans le support mural.
1
Support mural
Tube de
protection Tuyau
d'évacuation
Nom des composants de l'unité intérieure
2
nº Élément Qté
Support mural
1
1
Vis pour le support
mural
5
2
Pile AAA
2
3
Télécommande
1
4
Filtre de purification de
l'air en mailles Wasabi-
Nano Titanium
2
5
Cas (c)
2
6
Support de la télécommande
1
7
Vis du support
de la télécommande
2
depuis la
8
Feuille d'isolant
1
9
Orifices
Orifices
Les câbles de connexion, les
tuyauteries et le tuyau d'évacuation
des condensats doivent être attachés
ensemble avec du ruban adhésif.
Orifice dans le mur
Tuyau
Tuyau
Câble
de la partie d'évacuation
Disposition de l'évacuatio
du tuyau orienté vers
l'arrière
1
Support mural
1
Soulevez
Tuyau de
l'unité vers
réfrigérant
le haut, puis
poussez vers
le bas.
2
Câble de
connexion
Projection
