4.

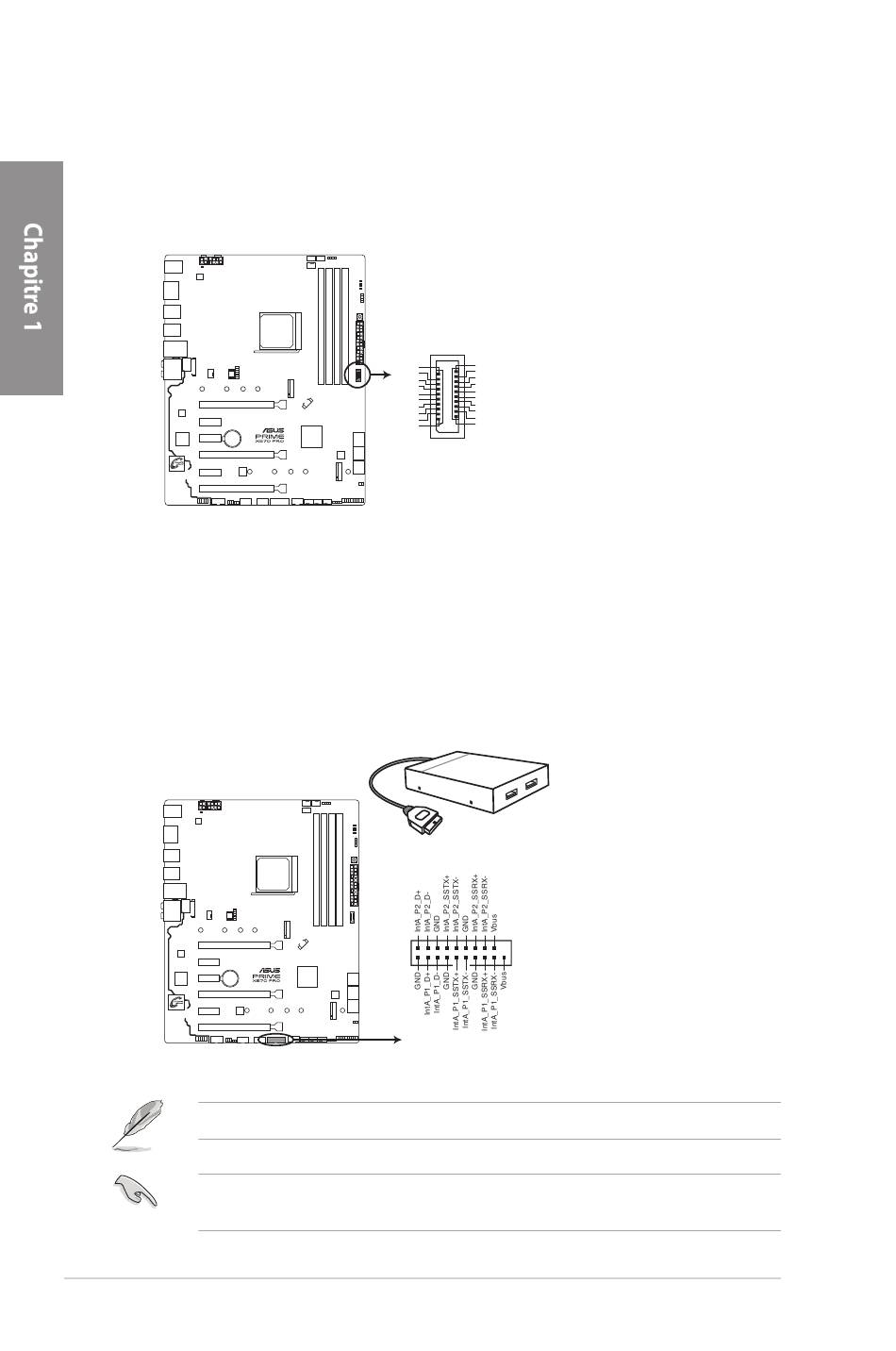

Connecteur pour port USB 3.2 Gen2 jusqu'à 10 Gb/s en façade (U32G2_C11)
Ce connecteur est dédié à la connexion de ports USB 3.2 Gen2 supplémentaires. La dernière
connectivité USB 3.2 Gen2 fournit des vitesses de transfert de données allant jusqu'à 10 Gb/s.
En outre, cette nouvelle norme est rétro-compatible avec tous vos périphériques USB actuels.
PRIME X570-PRO USB3.2 Gen2 front panel connector
5.
Connecteus USB 3.2 Gen1 jusqu'à 5 Gb/s (20-1 pin U32G1_12)
Ce connecteur est dédié à la connexion de ports USB 3.2 Gen 1 supplémentaires. Ils sont
conformes à la norme USB 3.2 Gen 1 qui peut supporter un débit allant jusqu'à 5 Gb/s. Si le
panneau avant de votre châssis intègre un port USB 3.2 Gen 1, vous pouvez utiliser ce port
pour brancher un périphérique USB 2.0.
PRIME X570-PRO USB 3.2 Gen1 connector
Le module USB 3.2 Gen 1 est vendu séparément.
Le périphérique USB 3.2 Gen 1 connecté peut fonctionner en mode xHCI ou EHCI en fonction de la
configuration du système d'exploitation.
1-14
U32G2_C11
VBUS
SBU2
TX2+
SBU1
TX2-
CC1
GND
VBUS
RX2+
RX1-
RX2-
RX1+
GND
GND
D-
TX1-
D+
TX1+
CC2
VBUS
U32G1_12
PIN 1
Chapitre 1 : Introduction au produit
