10.

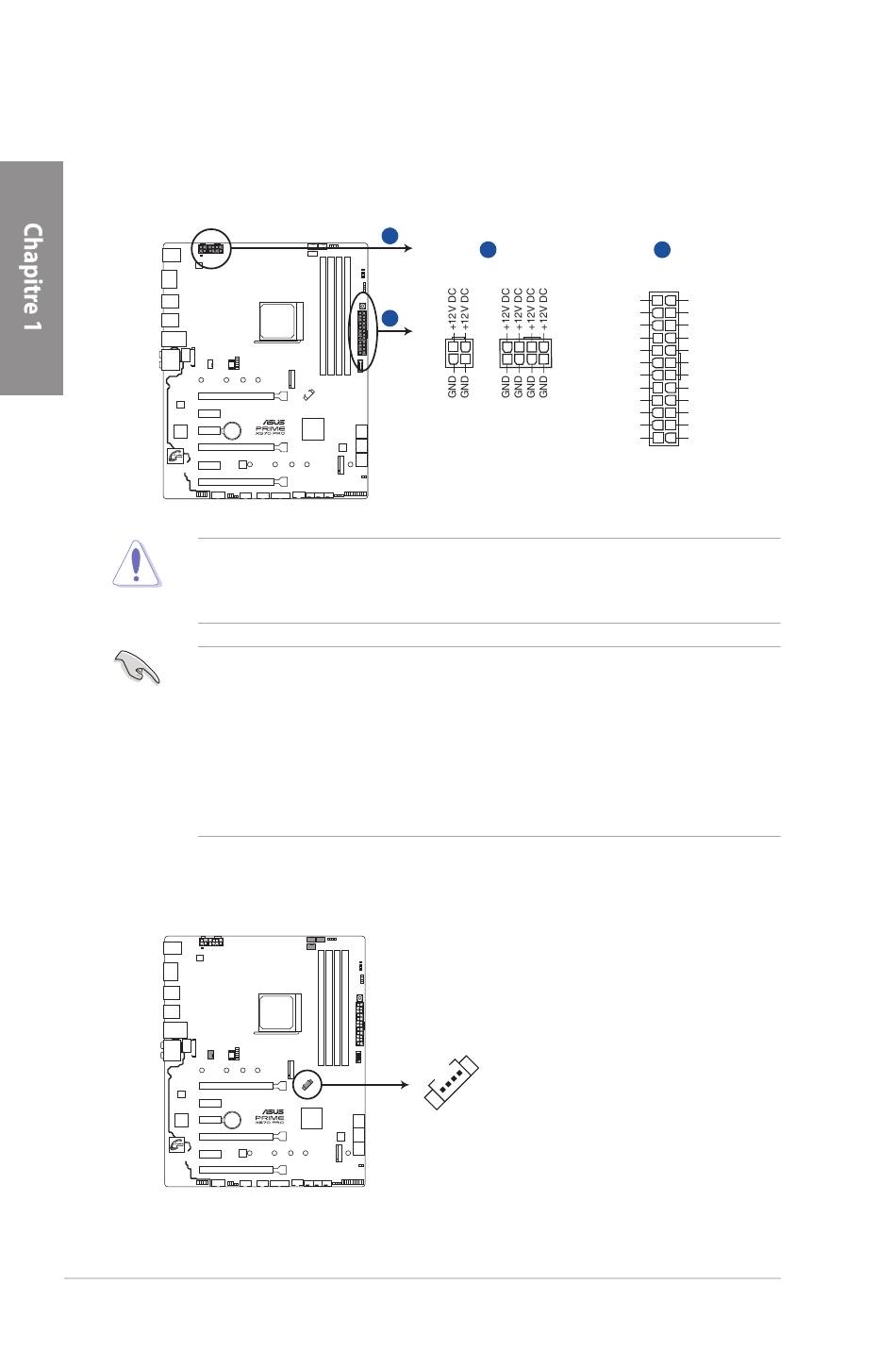

Connecteurs d'alimentation ATX (24-pin EATXPWR; 8-pin EATX12V; 4-pin EATX12V)
Ces connecteurs sont destinés aux prises d'alimentation ATX. Les prises d'alimentation ont
été conçues pour être insérées dans ces connecteurs dans un seul sens. Trouvez le bon sens et
appuyez fermement jusqu'à ce que la prise soit bien en place.
PRIME X570-PRO ATX power connectors
•
•
•
•
•
11.
Connecteur pour ventilateur PCH (4-pin PCH_FAN)
Ce connecteur est conçu pour être connecté à un ventilateur PCH sous le couvercle du PCH.
PRIME X570-PRO PCH FAN header
1-18
A
EATX12V_2
B
NE PAS connecter la prise 4 broches seule. Le faire peut entraîner une surchauffe de la carte
mère dans des conditions d'utilisation intenses.
Assurez-vous de connecter la prise 8 broches ou les prises 4 et 8 broches simultanément.
Pour un système totalement configuré, nous vous recommandons d'utiliser une alimentation
conforme aux caractéristiques ATX 12 V 2.0 (et versions ultérieures) et qui fournit au minimum
350 W.
Une alimentation plus puissante est recommandée lors de l'utilisation d'un système équipé de
plusieurs périphériques. Le système pourrait devenir instable, voire ne plus démarrer du tout,
si l'alimentation est inadéquate.
Si vous souhaitez utiliser deux ou plusieurs cartes graphiques PCI Express x16, utilisez un bloc
d'alimentation pouvant fournir 1000 W ou plus pour garantir la stabilité du système.
A
EATX12V_1
PIN 1
PIN 1
PCH_FAN
PIN 1
Chapitre 1 : Introduction au produit
B
EATXPWR
+3 Volts
GND
+12 Volts
+5 Volts
+12 Volts
+5 Volts
+5V Standby
+5 Volts
Power OK
-5 Volts
GND
GND
+5 Volts
GND
GND
GND
+5 Volts
PSON#
GND
GND
+3 Volts
-12 Volts
+3 Volts
+3 Volts
PIN 1
