3 Quel est le principe de fonctionnement ?

Le U1000-U est un débitmètre à ultrasons et à montage rapide de type "clamp" qui utilise un
algorithme basé sur les temps de transit à plusieurs coefficients afin de fournir des mesures
d'écoulement précises.

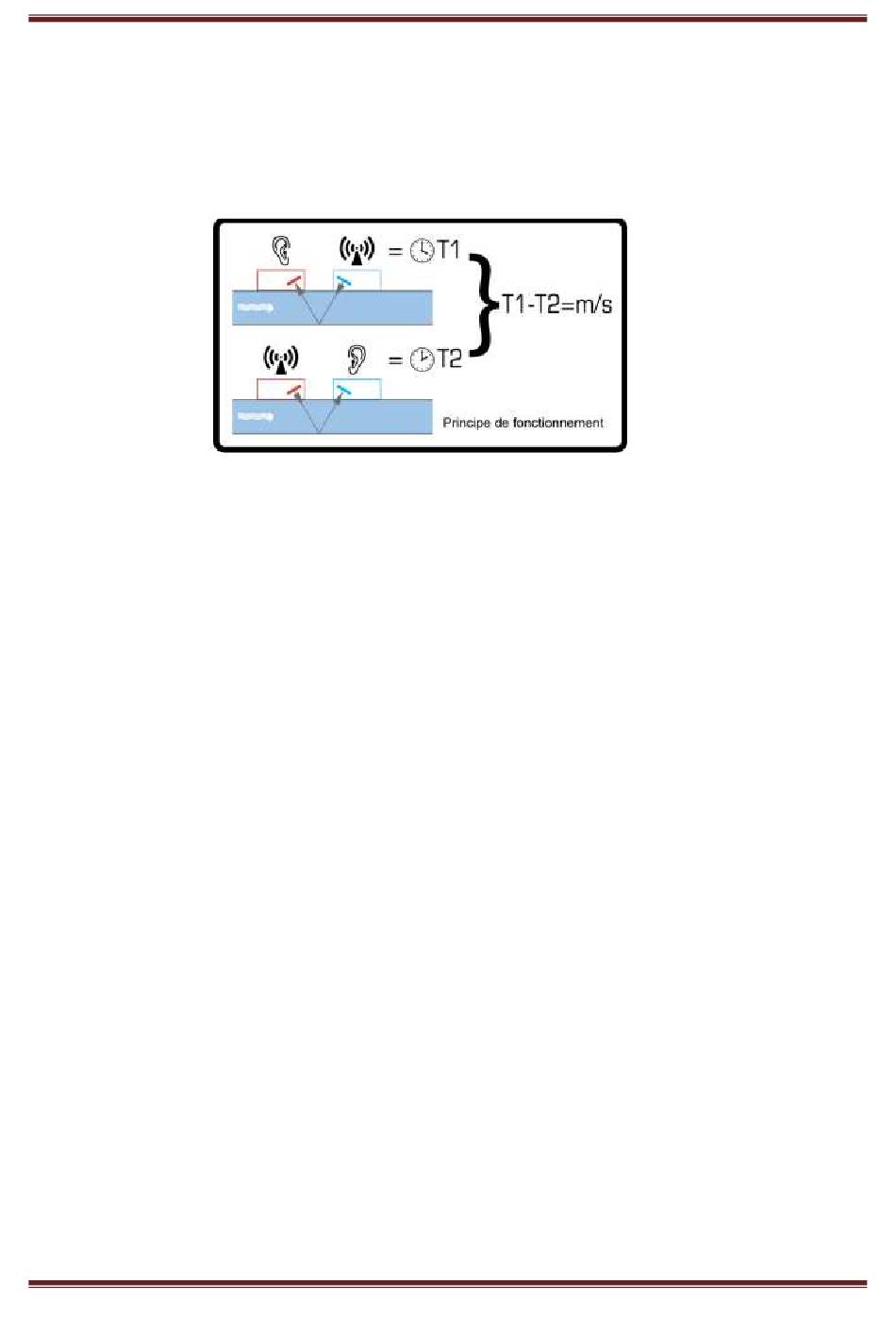

Figure 1 Principe du procédé par temps de transit
Un faisceau ultrasonique d'une fréquence donnée est produit en appliquant de façon répétée une
décharge électrique aux cristaux du transducteur. Comme l'indique le schéma de la moitié supérieure
de la Figure 1, cette transmission est tout d'abord générée à partir du transducteur situé en aval (bleu)
vers celui placé en amont (rouge). La transmission est ensuite réalisée dans la direction opposée,
c'est à dire du transducteur situé en amont (rouge) vers celui placé en aval (bleu), voir le schéma de
la moitié inférieure de la Figure 1. La vitesse à laquelle les ultrasons sont transmis à travers le liquide
est légèrement accélérée par la vitesse du liquide dans le tuyau. La différence de temps ainsi obtenue
entre T1 et T2 est directement proportionnelle à la vitesse d'écoulement du liquide.
