Raccordement des flexibles sur les
pulvérisateurs Multi-Pro série 5000
1. Connectez la prise électrique du réservoir du traceur
à mousse au connecteur libre du faisceau de câblage
sur le support.
2. Localisez les extrémités ouvertes des tubes du long
flexible acheminé au tableau de bord et installé
précédemment, et raccordez le tube bleu à un embout
libre sur le bouchon noir du réservoir.
Remarque: Raccordez le tube transparent à l'embout
bleu ou d'eau sur le compresseur illustré à la Figure 17.
Fixez les deux tubes avec une bride bleue. La gaine
des tubes devra être à nouveau coupée en raison de
la longueur du réservoir.

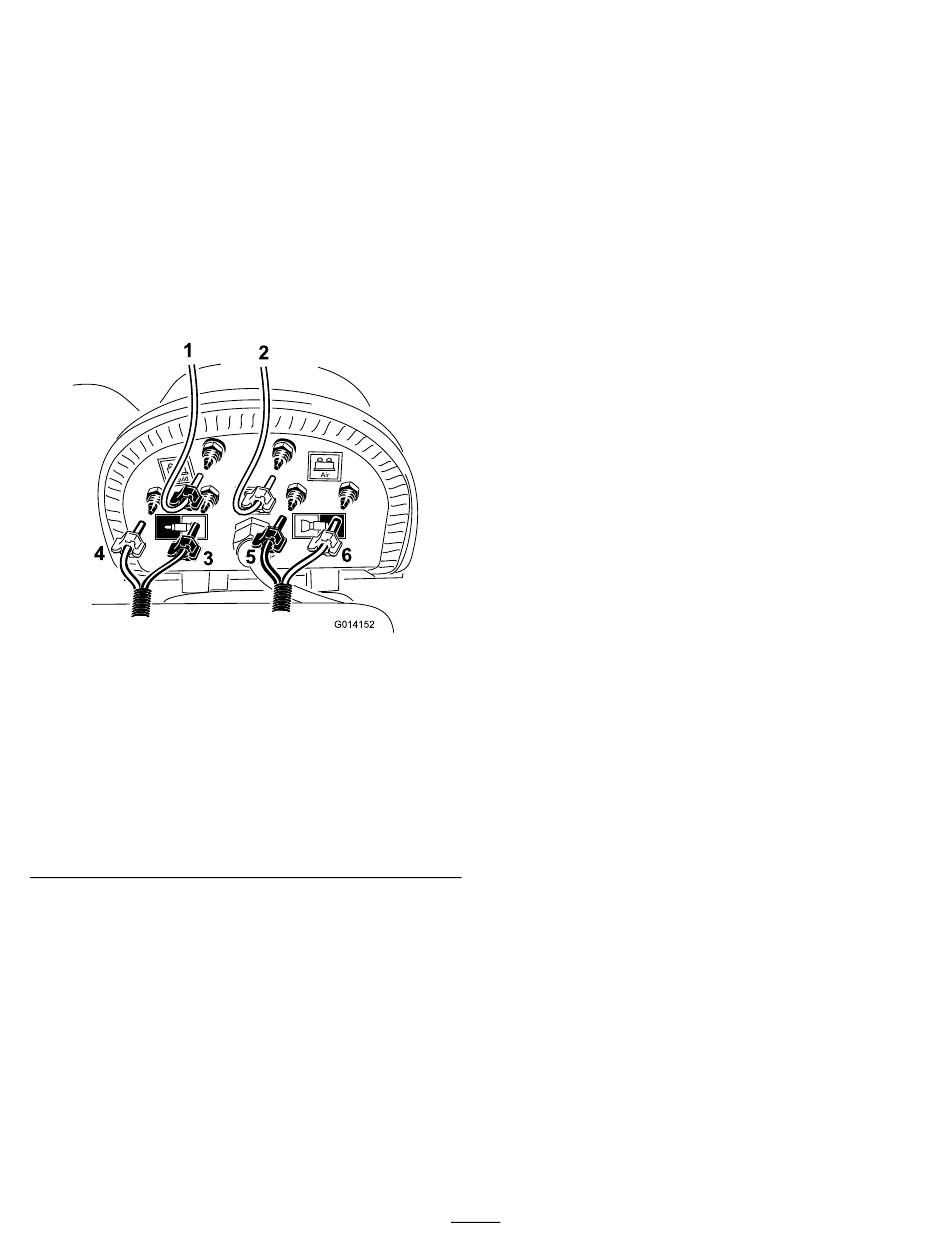

Figure 17
1. Tube transparent et bride
bleue pour le tube de
retour de la vanne de
commande
2. Tube transparent et bride
blanche (tube transparent
à usage unique de flexible
de boucle de 1 m)
3. Tube transparent et bride
blanche pour la rampe
droite
3. Localisez le flexible de boucle court coupé
précédemment et raccordez le tube transparent à
l'embout restant sur le bouchon du réservoir, comme
montré à la Figure 17.
Remarque: Acheminez l'extrémité ouverte vers
l'embout d'air ou blanc sur le compresseur. Fixez le
tube avec les brides blanches.
4. Trouvez les 2 brides bleues et les 2 brides blanches
dans les pièces détachées et placez une bride de couleur
correcte sur chaque tube en couleur du flexible de
mousse acheminé précédemment vers les rampes de
pulvérisations.
4. Tube bleu et bride bleue
pour la rampe droite
5. Tube bleu et bride bleue
pour la rampe gauche
6. Tube transparent et bride
blanche pour la rampe
gauche
5. Localisez le flexible de mousse acheminé vers la rampe
gauche et installez les tubes bleu et transparent aux
emplacement indiqués à la Figure 17.
6. Localisez le flexible de mousse acheminé vers la rampe
droite et raccordez les tubes bleu et transparent aux
emplacement indiqués à la Figure 17.
7. Fixez les tubes aux embouts avec les brides restantes.
8. Le parcours final doit correspondre à l'illustration de
la Figure 18.
