de la surface de portée et équilibre le poids du moteur
du cylindre pendant la coupe.
Options:
Contre-lame Micro-Cut (micro-coupe) Réf. N° 93-4262
Contre-lame Lo-Cut (coupe basse)
Contre-lame High-Cut (coupe haute)
Contre-lame Fairway
Rouleau service intensif à 5 lames
Réglage de l'unité de coupe
IMPORTANT: lire attentivement la présente
notice d'utilisation avant d'utiliser la machine
pour éviter d'endommager l'unité de coupe.
Note: les côtés droit et gauche de l'unité de coupe se
rapportent à la position normale d'utilisation.
Après avoir sorti l'unité de son emballage, suivre les
procédures ci-après pour la régler correctement.
1.
Vérifier chaque extrémité du cylindre; la graisse
doit être visible dans les roulements.
2.
Vérifier si tous les écrous et boulons sont bien
serrés.
3.
Positionner le rouleau de levage en fonction de
la suspension.
•
Position supérieure pour hauteur de
transport normale
•
Position inférieur pour hauteur de transport
accrue
4.
Vérifier si la contre-lame et le cylindre sont bien
parallèles.
Reglage du contact contre-
lame/cylindre (Fig. 1 & 2)
1.
Déposer les unités de coupe du groupe de
déplacement et les poser sur une surface de
travail horizontale.
2.
Vérifier que le contact du cylindre est éliminé en
desserrant le bouton de réglage de la contre-lame
Rouleau service intensif à 8 lames
Kit hauteur de coupe élevée
Rouleau Wiehle arrière
Rouleau avant plein
Les caractéristiques et la construction peuvent être
Réf. N° 93-4264
modifiées sans préavis.
Réf. N° 94-6392
Réf. N° 94-6393
Réf. 98-2181
3.
4.
5.
3
dans le sens inverse des aiguilles d'une montre
(Fig. 1).

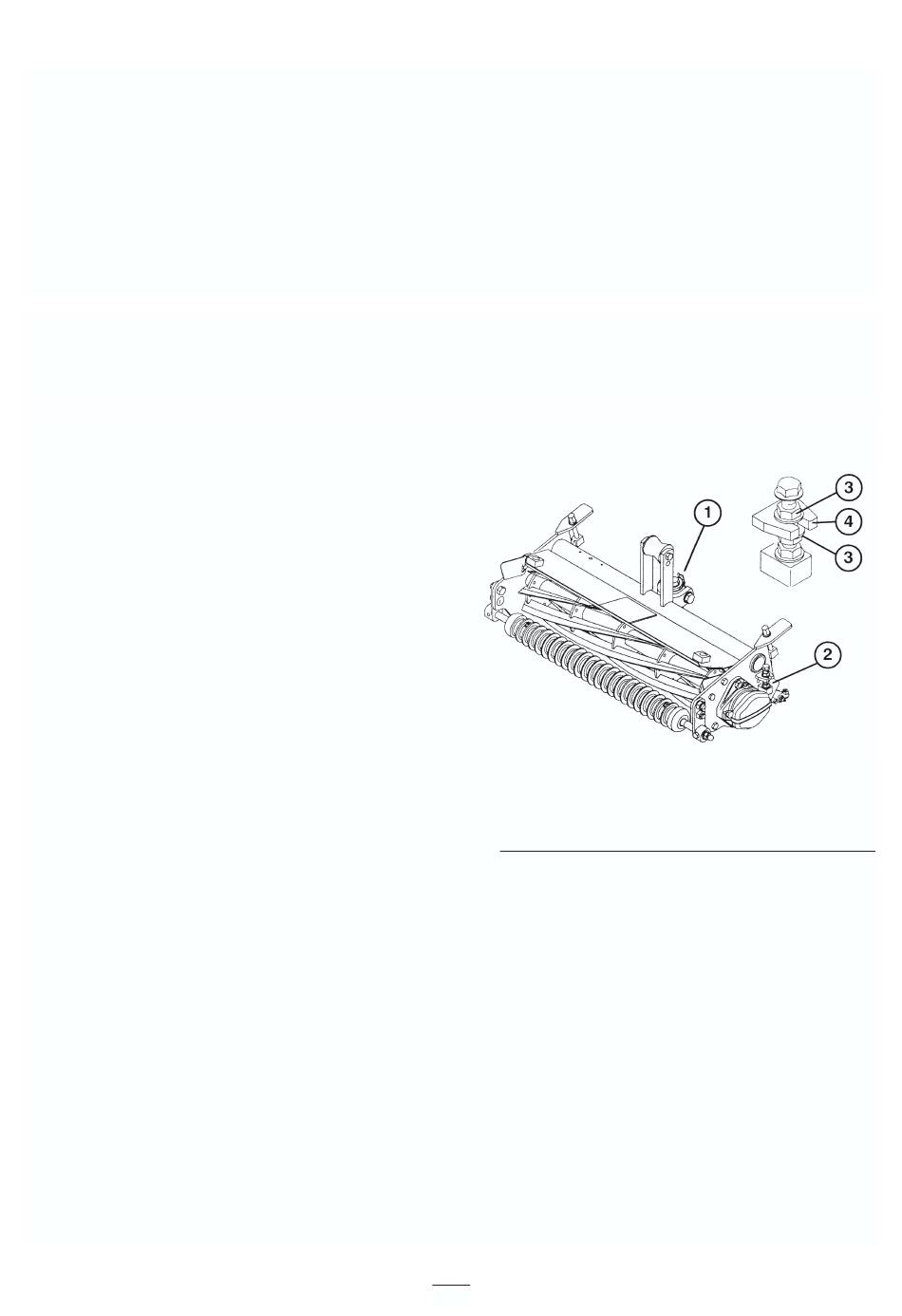

Figure 1
1.
Bouton de réglage de la contre-lame
2.
Logement du pivot de la contre-barre gauche
3.
Ecrous à bride
4.
Onglet de bâti
A une extrémité du bord avant du cylindre,
introduire une longue bande de papier entre le
cylindre et la contre-lame. Faire tourner le
cylindre en avant et serrer simultanément le
bouton de réglage de la contre-lame dans le sens
des aiguilles d'une montre, un cran à la fois,
jusqu'à ce que le papier soit légèrement pincé.
On doit alors sentir une légère résistance quand
on tire sur la bande de papier.
Desserrer les contre-écrous qui retiennent le
logement du pivot de la contre-barre gauche.
Tournez les écrous à bride (voir encadré à la Fig.
1) en haut et en bas de la patte du châssis, dans
le sens horaire ou anti-horaire pour élever ou
Réf. 98-2182
Réf. 99-1496
Modèle N° 04488
Modèle N° 04496
