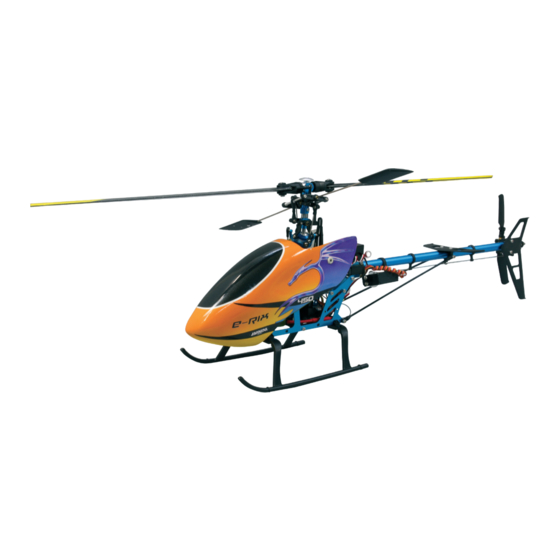

Utilisable dans les pays: D, A, E, GB, F, B, DK, PL, FIN, GR, P, I, CH E-Rix 450 03 1545 RTF Gaz à gauche Réf. Notice d’utilisation Veillez lire attentivement la notice d’utilisation avant de mettre en 03 1546 RFT Gaz à...
• Placez toujours le manche des gaz de votre radiocommande en position ralenti. Remarques générales Du fait que la société Jamara e. K. n’a pas la possibilité de con- Attention! trôler la bonne manipulation, assemblage ou utilisation et entre- Dans quelques pays il est nécessaire de souscrire à une assu- tien du modèle, elle ne garantira en aucun cas la perte, les coûts...
Propulsion bruhsless Déclaration de conformité Par la présente, la société Jamara e. K. déclare que le modèle ‘’E-Rix Textes de la directive européenne 450’’ est conforme en tous points avec les textes de la directive de l’union européenne (surtout ceux cités ci-contre).
Entretien de votre hélicoptère Système d’anti-couple Le plus important pour assurer un fonctionnement optimal et dura- ble de votre hélicoptère est d’effectuer une maintenance régulière 1. Nettoyez régulièrement le rotor de queue, surtout si vous avez et de contrôler systématiquement les diverses pièces de celui-ci. du décoller ou atterrir dans de l’herbe haute.
Eléments de commandes de l’émetteur ???????? (pas inclus dans ARF) Eléments de commandes de l’émetteur - Mode1: 1 Antenne 2 Trim pour la fonction Pitch 3 Commutateur A 4 Trim de la fonction gaz 5 Manche de commande Gaz / Roll 6 Trim de la fonction Roll 7 Interrupteur Marche / arrêt 8 Touche de synchronisation / test de porté...
Sorties du récepteur Sur l’illustration ci- contre son indiqués l’affectation des sorties du récepteur Servo Roll 2 Gyro Anti-couple Nick Servo Roll 1 Branchement du gyroscope 1. Réglage de course (Limit) 2. LED d’état 3. Atténuation (Delay) 4. Interrupteur digital ON/OFF 5.
Mise en route Le gyroscope monté est un mini gyroscope, cela signifie que les 3. Réglage de la course des servos éléments de réglage sont très petits. De ce fait opérez délicatement (Limit) lors de vos réglages et surtout utilisez un mini tournevis. Avec le curseur ci-contre vous pou- vez programmer la course maximale 1.
Vérification du système de commande Vérifiez soigneusement toutes les fonctions de commandes de votre hélicoptère. Mode 1 Mode 2 Fonction Gaz/Pitch Monter Descendre Fonction anti- couple Rotation à droite Rotation à gauche En avant En arrière Fonction Nick Rotation en avant Rotation en arrière Fonction Roll Dérive à...
Réglage du Pitch et des Gaz Position du manche complètement en avant / Gaz 100 %, Pitch +9° à +11° Position du manche pour vol stationnaire / Gaz 65 % à 70 %, Pitch +5° à +6° Position du manche complètement en arrière / Gaz 0 %, Pitch -5° à -6° Vol normal Courbe des gaz en vol stationnaire Pitch...
Réglages pour les vols 3-D Position du manche complètement en avant / Gaz 100 %, Pitch +9° à +11° Position du manche au centre / Gaz 90 %, Pitch 0° Position du manche complètement en arrière / Gaz 100 %, Pitch -9° à -11° Vol 3D Courbe des gaz en vol stationnaire Pitch...
Orientation du rotor principal Point de réglage de la bande adhésive Lorsque vous changez les pales du rotor principal il est nécessaire d’équilibrer chaque pale avant le montage de celle-ci. Pour cela vissez les deux pales entre elles (voir illustration). Les pales de rotor sont bien équilibrées lorsque l’ensemble trouve sa position d’équilibre exactement à...
Lithium Polymères. éléments Lithium Polymères ne sont pas sans dangers et néces- sitent un soin accru ! De ce fait, la société Jamara décline toute - Les éléments Lithium Polymères n’ont pas d’effet de mémoire.
Chargement de l’accu de propulsion 1 Prise secteur 2 Equilibreur 3 Accu Branchez l’alimentation du chargeur sur une prise secteur (pas compris dans le kit) puis branchez le chargeur sur l’alimentation (pas compris dans le kit). Branchez la prise de charge de l’accu sur le chargeur.
Page 16
Montage 03 1726 03 1722 03 1725 03 1730 03 1729 03 1727 03 1724 03 1728 03 1731 Montage de la courroie dentée Avant Arrière 03 1726 Attention! 1. Passez les dents de la courroie dentée pardessus les pignons des deux extrémités du tube de queue après avoir fait passer la courroie dans le tube de queue et d’avoir fixé...
Liste des pièces de rechanges Nr. Article Désignation Nr. Article Désignation 031700 Pièce centrale de rotor VE1 031728 Commande du rotor de queue 031701 Support de pales VE1 031729 Pièce centrale du rotor de queue 031702 Support de barre de Bell 031730 Pales de rotor anti-couple VE2 031703...
Page 20
Copying or reproduction in whole or part, Toute copie ou reproduction, même partielle n‘est only with the expressed permission of JAMARA e.K. possible qu‘avec l‘autorisation de la société JAMARA e. K. Bon - Coupon Demandez encore aujourd‘hui notre catalogue principal actuel présentant nos différentes gammes de produits.
