Témoins lumineux (LED)
Voyant vert : réception
Pulsant vert indique que
le CPU est en ligne
Voyant vert : alimentation
interne 24 VDC OK
Voyant vert:
alimentation 5 VDC OK
Configuration du commutateur DIP d'adressage pour le réseau de communication
Une adresse unique doit être configurée sur chaque régulateur en réglant les 7 premiers interrupteurs sur le commu-
tateur DIP d'adressage à la valeur désirée.
Ces interrupteurs sont numérotés de 1 à 7 et représentent une valeur binaire de 1 à 64 (1, 2, 4, 8, 16, 32, et 64 respec-
tivement). Le dernier interrupteur (# 8) est réservé. La valeur de chaque interrupteur enclenché est additionnée afin
de former l'adresse numérique du régulateur.
Dans l'exemple de la Figure 3, les interrupteurs #1, #2 et #4 sont enclenchés. Leur valeur binaire respective étant de
1, 2 et 8, la somme devient donc l'adresse de 11.
Le réseau Prolon permet un maximum de 127 adresses (donc 127 régulateurs).
REV. 7.1.0 / PL-HRDW-RTU-C1000-C/F-FR
de l'interface

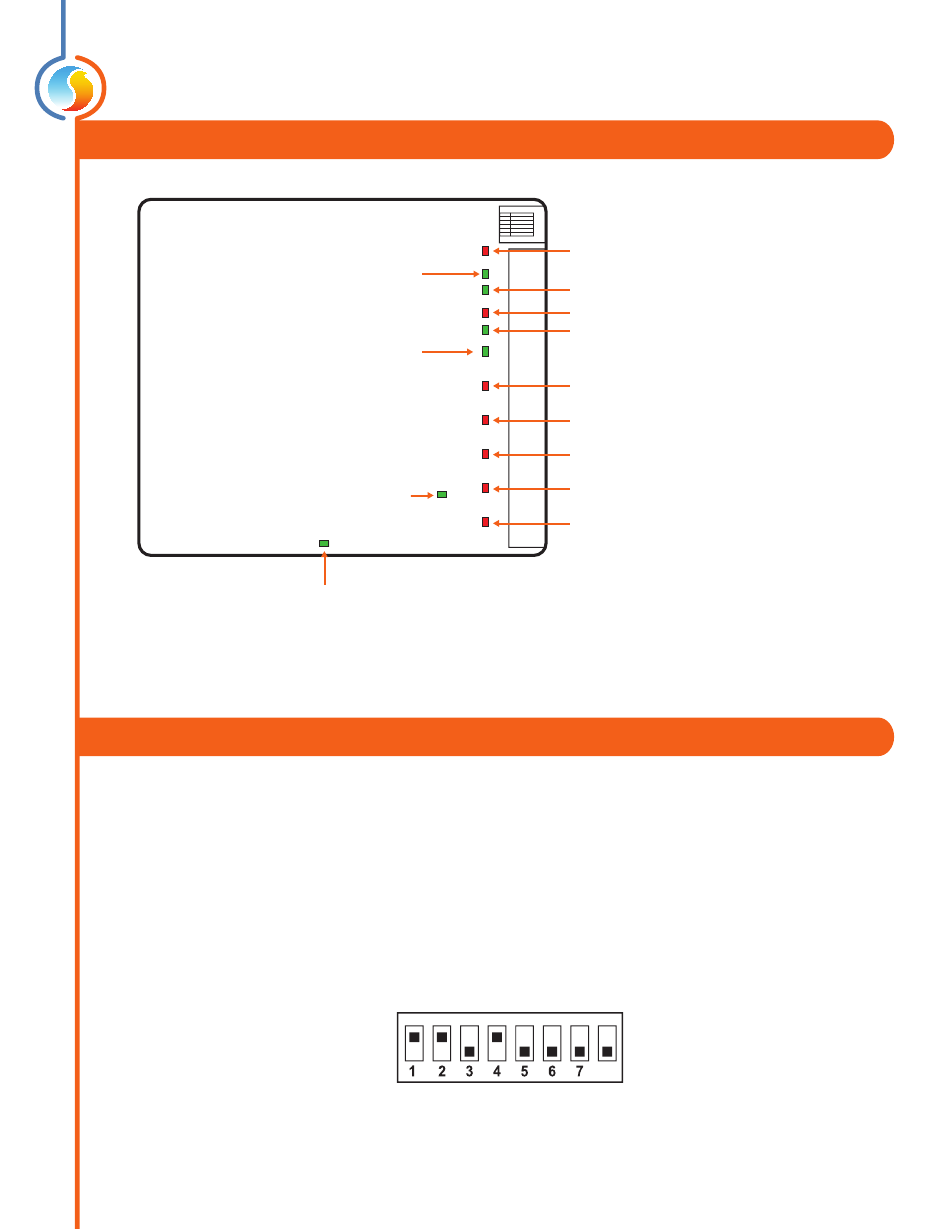

Figure 2 - Identification des témoins lumineux (LED)
Figure 3 - Commutateur DIP d'adressage
Voyant rouge : transmission à l'interface
Réservé
Voyant rouge : transmission au bus principal
Voyant vert : réception du bus principal
Témoin d'état pour la sortie analogique 5
(Chauffage #2 / W2)
Témoin d'état pour la sortie analogique 4
(Chauffage #1 / W1)
Témoin d'état pour la sortie analogique 3
(Refroidissement #2 / Y2)
Témoin d'état pour la sortie analogique 2
(Refroidissement #1 / Y1)
Témoin d'état pour la sortie analogique 1
(Ventilateur)
