DELTA DORE EM.TI. Guide D'installation

DELTA DORE - Bonnemain - 35270 COMBOURG
E-mail : deltadore@deltadore.com
Appareil conforme aux exigences des directives :
2004/108/CE (Compatibilité ElectroMagnétique)
et 2006/95/CE (Sécurité basse tension).
En raison de l'évolution des normes et du matériel, les caractéristiques indiquées
par le texte et les images de ce document ne nous engagent qu'après confirmation
par nos services.

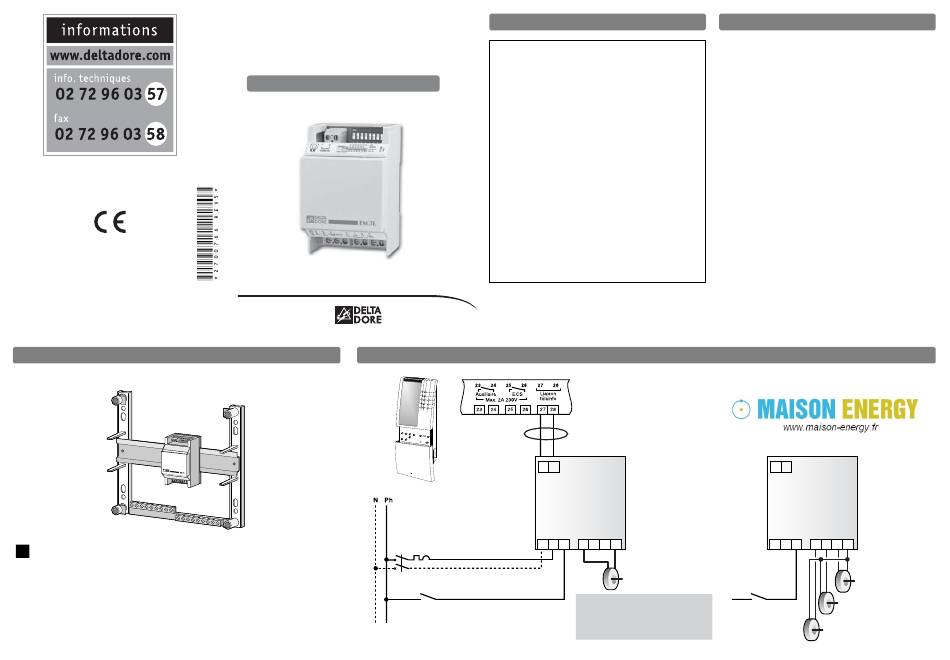

2) Installation
Fixation sur rail DIN, boîtier modulaire et T.I. dans le tableau électrique.
1 2 3
Installation des T.I. (transformateurs d'intensité)
• La longueur de fil (type H03VV-F ou H05V-K) des T.I. peut être rallongée
de 1,5 m maximum.
• Il est possible de passer plusieurs conducteurs d'une même phase à l'inté-
rieur d'un T.I. (Ø intérieur 10mm maxi.).
• Les T.I. n'ont pas de sens de raccordement.
Guide d'installation
EM.TI.
Emetteur Télé-info
3) Raccordement
4 5 6 7
Avertissements
• Lire attentivement cette notice avant toute ins-
tallation.
• L'appareil doit être installé selon les normes en
vigueur.
• Avant toute intervention, veuillez couper le
courant.
• Ne pas essayer de réparer cet appareil vous-
même, un service après-vente est à votre dis-
position.
• Par souci de clarté, le schémas réalisés sont à
retenir dans leur principe. N'y figurent pas les
protections et autres accessoires exigés par
les normes.
La norme UTE NF C15-100 et les règles de
l'art doivent être respectées. Il est nécessaire
que les appareils connectés ou environnants
ne créent pas de perturbations trop fortes
(directives CEE 2004/108/CE).
Liaison télé-info
Par exemple avec le
boîtier technique
d'un STARBOX F02
1 2
EM.TI.
Alim.
230V-50Hz
N L HC
3 4 5
Mettre le T.I. en tête d'installation,
Contact
Heures Creuses
la consommation de l'installation.

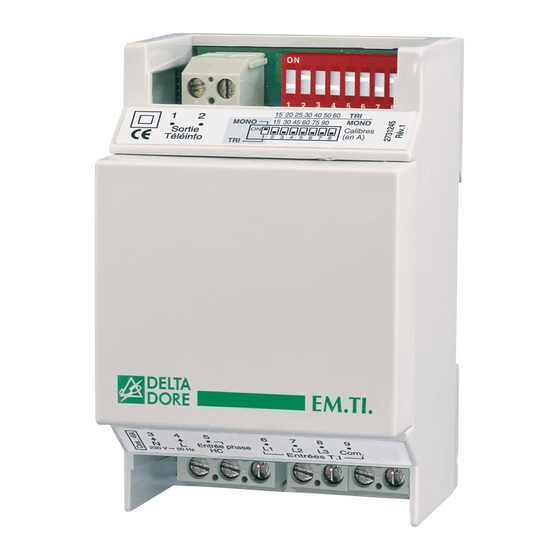

1) Présentation
EM.TI. permet d'utiliser un produit, en principe
réservé aux installations avec compteur électroni-
que, sur des installations avec compteur électro-
mécanique.
Il s'interface entre le produit et le compteur en
reproduisant les informations normalement déli-
vrées par la télé-information d'un compteur élec-
tronique.
EM.TI. est livré avec un T.I. (mesure du courant).
Dans le cas d'une installation triphasée, il est
nécessaire de commander 2 T.I. supplémentaires
(réf. 6330004).
EM.TI. génère les signaux télé-information sui-
vants :
- dépassement de puissance (A.D.P.S.),
- informations tarifaires HC/HP,
- index de consommation en Wh (HC/HP).
IMPORTANT : le bon fonctionnement de
l'EM. TI. n'est garanti qu'en association avec
des produits des gammes DELTA DORE.
L1 L2 L3 Com
6 7 8 9
Utilisation en monophasé
Contact
en amont des protections,
Heures Creuses
afin de mesurer la totalité de
1 2
EM.TI.
Alim.
230V-50Hz
N L HC L1 L2 L3 Com
3 4 5 6 7 8 9
Utilisation en triphasé
avec deux T.I.
supplémentaires
(réf. 6330004)
