DELTA DORE EM TI Guide D'installation

2700766_Rev.6

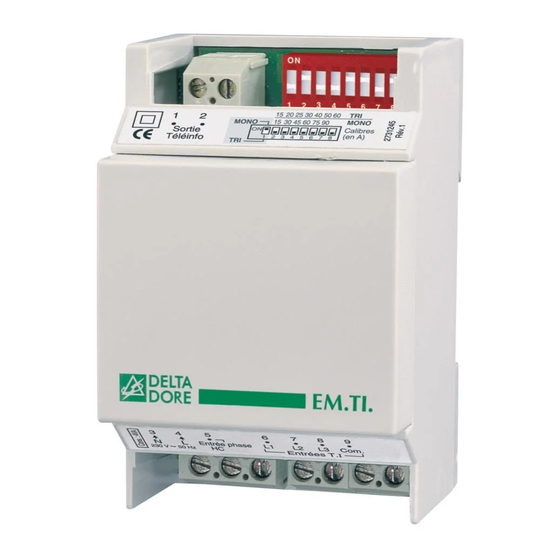

EM. TI.
Emetteur Télé-info
Guide d'installation
2004/108/CE 1 2006/95/CE
In ragione dell'evoluzione delle normative e dei materiali, le caratteristiche indi-
cate nel presente documento, sia tramite testo che immagini non costituiscono
impegno per il Produttore.
• Lire attentivement cette notice avant toute ins-
tallation.
• L'appareil doit être installé selon les normes en
vigueur.
• Avant toute intervention, veuillez couper le
courant.
• Ne pas essayer de réparer cet appareil vous-
même, un service après-vente est à votre dis-
position.
• Par souci de clarté, le schémas réalisés sont à
retenir dans leur principe. N'y figurent pas les
protections et autres accessoires exigés par
les normes.
La norme NF C15-100 et les règles de l'art
doivent être respectées. Il est nécessaire que
les appareils connectés ou environnants ne
créent pas de perturbations trop fortes (direc-
tives CEE 2004/108/CE).
3. Installation

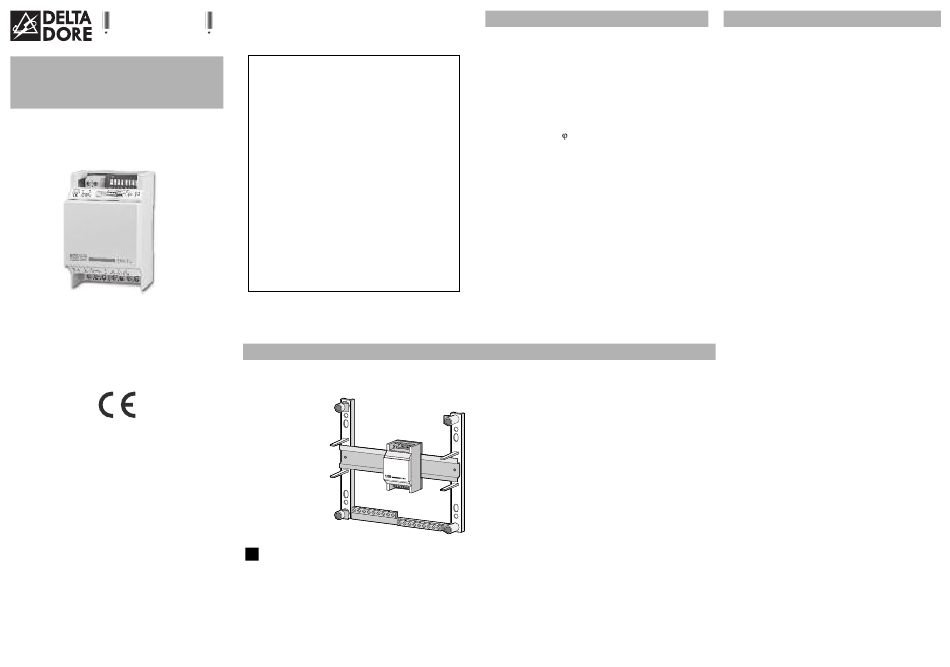

Fixation sur rail DIN, boîtier modulaire et T.I. dans le tableau électrique.
1 2 3 4 5 6 7
Installation des T.I. (transformateurs d'intensité)
• La longueur de fil (type H03VV-F ou H05V-K) des T.I. peut être rallongée
de 1,5 m maximum.
• Il est possible de passer plusieurs conducteurs d'une même phase à l'inté-
rieur d'un T.I. (Ø intérieur 10mm maxi.).
• Les T.I. n'ont pas de sens de raccordement.
1. Caractéristiques techniques
• Alimentation 230V, +/-10%, 50 Hz
• Isolement classe II
• Consommation : 4 VA
• 3 entrées T.I., mesure du courant par
transformateur d'intensité externe (∅ intérieur :
10 mm maxi.) Intensité nominale de
fonctionnement :
2 à 90A , Cos = de 0,8 à 1
• 1 entrée phase 230V pour contact HC/HP
• 1 sortie liaison télé-info (utiliser du câble 1 paire
torsadée 6/10e avec fil de continuité, longueur
maxi. 1 m)
• Nombre maxi. de produits à connecter sur la
télé-info : 5
• Température de stockage : -10°C à +70°C
• Température de fonctionnement : 0 à +40°C
• Boîtier modulaire : 3 modules, h = 53 mm,
montage sur rail DIN
• Indice de protection : IP 40
• Installation en milieu normalement pollué
2. Présentation
EM.TI. permet d'utiliser un produit, en principe
réservé aux installations avec compteur électro-
nique, sur des installations avec compteur électro-
mécanique.
Il s'interface entre le produit et le compteur en repro-
duisant les informations normalement délivrées par
la télé-information d'un compteur électronique.
EM.TI. est livré avec un T.I. (mesure du courant).
Dans le cas d'une installation triphasée, il est néces-
saire de commander 2 T.I. supplémentaires (réf.
6330004).
EM.TI. génère les signaux télé-information suivants :
- dépassement de puissance (A.D.P.S.),
- informations tarifaires HC/HP,
- index de consommation en Wh (HC/HP).
IMPORTANT : le bon fonctionnement de
l'EM. TI. n'est garanti qu'en association avec des
produits des gammes DELTA DORE.
