FICHE D'INSTALLATION
OSI-RIE-xx
Système de détection de fumée
SPÉCIFICATIONS
Taille de fil pour les bornes:
Plage de tension de fonctionnement: 15 à 32 VCC (24 VCC nominale) sans isolateur
Courant de veille maximal:
Courant d'alarme maximal
(voyant LED allumé):
Plage d'humidité de fonctionnement: 0 % à 95 % d'humidité relative sans condensation
Plage de température de
fonctionnement:
Angle de réglage:
Seuils de sensibilité:
Condition de défaut (Défaut):
Aides À L'alignement:
Indicateur d'alarme:
Cette fiche d'installation fournit des informations sur la manière d'installer le
système de détection de fumée OSI-RIE-xx .
Vous trouverez davantage d'informations sur le produit et sur la sécurité
produit critique dans la notice descriptive du OSI-RIE-xx (Document n°:
E56-6965FF) disponible sur www.systemsensoreurope.com/products/cat-
egory/beam-smoke-detectors/.

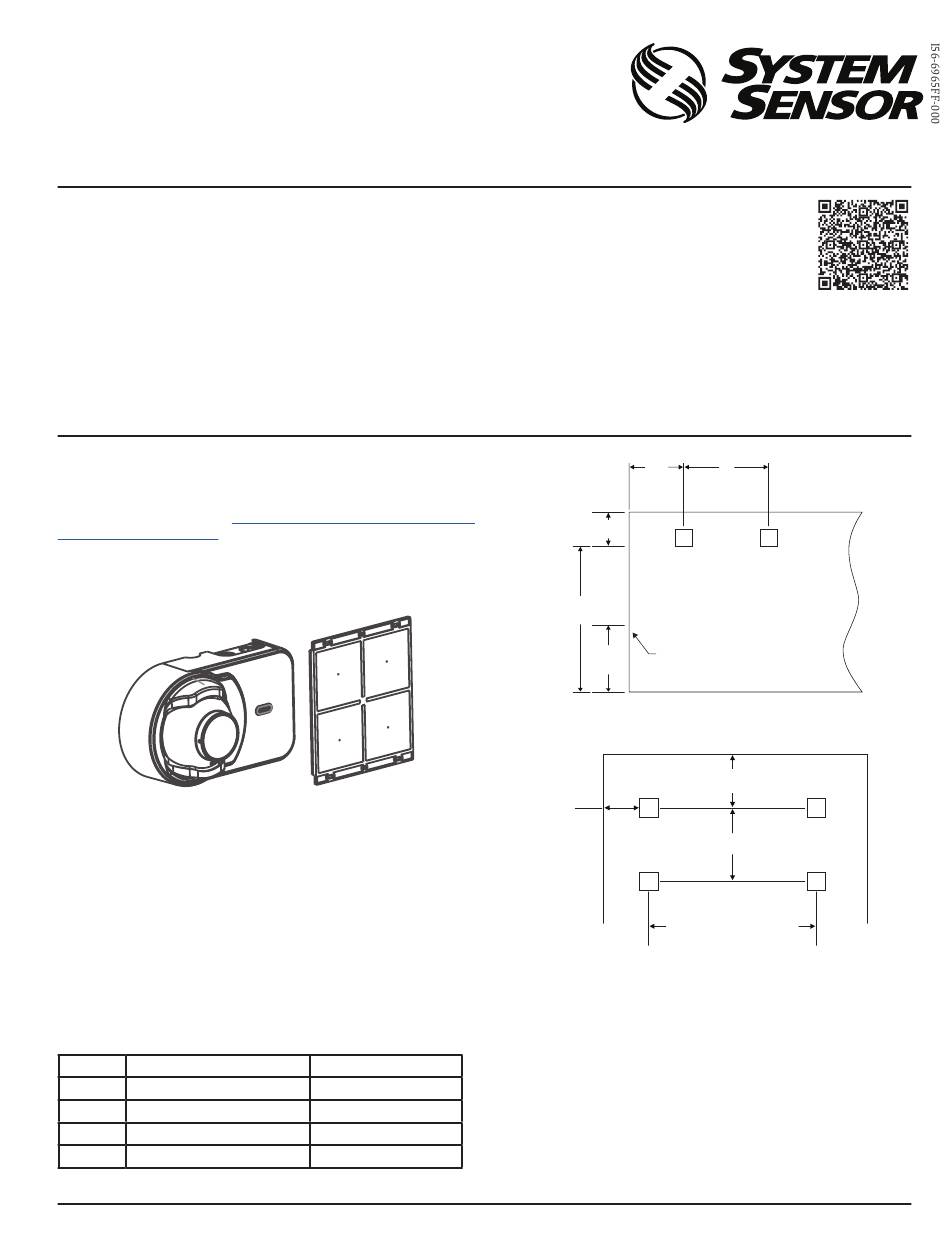

Le système OSI-RIE-xx comprend un détecteur et un réflecteur. (Voir Figure 1.)
Le produit doit être alimenté par une alimentation conforme à l'EN 54-4 afin
d'être conforme à la certification CE.
FIGURE 1. DÉTECTEUR ET RÉFLECTEUR
DÉTERMINEZ LA POSITION DU DÉTECTEUR ET DU RÉFLECTEUR
Assurez-vous que les emplacements de montage prévus répondent aux
critères suivants (Voir Figure 2.):
• L'espacement entre les détecteurs doit être conforme aux règles et
normes locales
• Le réflecteur doit se trouver dans le champ de vision du détecteur
• Dégagez le champ libre entre le réflecteur et le détecteur
• Veillez à ce qu'il soit fixé au-dessus de tout obstacle ou obstruction
• Évitez la lumière directe du soleil sur les dispositifs
Le détecteur et le réflecteur doivent être placés à une distance recommandée
sous le plafond. (Voir Figure 3.) Cette valeur varie en fonction des spécifica-
tions locales, de la géométrie et des exigences spécifiques pour l'installation.
La distance pour les plafonds plats et les exigences d'espacement de base (S)
sont indiquées dans le tableau suivant.
Norme Distance du plafond (H)
NFPA 72 30 mm minimum
AS1670.1 25 à 600 mm
BS5839.1 25 à 600 mm
GB50166 300 à 1000 mm
Pour toutes les informations sur les exigences d'espacement, veuillez vous
reporter aux règles et normes locales.
22 AWG (0.64 mm, 0.34 mm²) à 14 AWG (1.6 mm, 2.08 mm²)
15 à 28,5 VCC (24 VCC nominale) avec isolateur
13 mA @ 32 VDC, 20 mA @ 12 VDC
22 mA @ 32 VDC, 22 mA @ 15 VDC
-20 °C à +55 °C. Produit UL répertorié pour une utilisation entre 0 °C et 37.8°C
Alignement du faisceau : Détecteur : 50° horizontal et 20° vertical
Seuil 1 25%, Seuil 2 30%, Seuil 3 40%, Seuil 4 50%
Référence de dérive sur le long terme hors de la plage 20 %,
blocage du faisceau ou détecteur désaligné, émetteur/récepteur saturé.
Flèches directionnelles LED
LED rouge locale et sortie à distance
C2051-00, C2052-00
Espacement maximal (S)
18,3 m
14 m
15 m
14 m
FIGURE 2. EMPLACEMENTS DE MONTAGE
1/2 S
0,3m minimum
9,1m maximum
jusqu'aux premiers
détecteurs
3,0m Mur
minimum
en général
FIGURE 3. EMPLACEMENTS DE MONTAGE
Ex. Distances conformément à la norme NFPA 72.
Tx/Rx
1/4 S
maximum
Tx/Rx
1
Pittway Tecnologica S.r.l.,
Via Caboto 19/3,
34147 TRIESTE, Italy
S
C2053-00
1/2 S maximum
Réflecteur
S
Réflecteur
5m minimum
100m maximum
C2054-00
I56-6965FF-000
