NOTICE D'INSTALLATION ET D'ENTRETIEN
Base de détecteur enfichable B501A
pour utilisation avec les détecteurs de fumée
1551A, 2551A et 5551A
Caractéristiques
Diamètre :
Montage :
Caractéristiques électriques (base et détecteur combinés)
Tension du système :
Courant de veille (nominal) :
Appel de courant
à tension nomimale maximale :
Courant du voyant (nominal) :
Avant d'installer
Lire attentivement le manuel I56-407 de System Sensor,
Guide for Proper Use of System Smoke Detectors, qui
fournit des renseignements détaillés sur l'espacement,
l'emplacement, le zonage, le câblage et les applications
spéciales des détecteurs. On peut se procurer ce manuel
gratuitement auprès de System Sensor.
Description générale
Cette base enfichable s'utilise avec les détecteurs de
fumée à ionisation 1551A, photoélectroniques 2551A ou
thermiques 5551A de System Sensor.
La base B501A est prévue pour les systèmes intelligents
et comporte des bornes à vis pour le raccordement aux
lignes (+) et (-) d'alimentation et à un indicateur à distance.
Les lignes (+) et (-) d'alimentation servent aussi aux com-
munications.
Bornes de la base
N
Fonction
o
1 Alimentation (-), indicateur à distance (-)
2 Alimentation (+)
3 Indicateur à distance (+)
Directives pour le câblage (voir la figure 2)
Tout le câblage doit être installé conformément au Code
canadien de l'électricité et aux codes locaux pertinents.
Utiliser du fil de calibre approprié. Les conducteurs reliant
les détecteurs de fumée au panneau de commande et aux
dispositifs connexes devraient être repérés par leur cou-
leur de façon à réduire les risques d'erreur de câblage. Un
branchement incorrect pourrait empêcher le système de
réagir correctement en cas d'incendie.
D550-02-00
4 pouces (102 mm)
centres de 50 mm, 60 mm et 70 mm
15 à 32 V c.c.
150 µA à 24 V c.c.
1,5 mA-sec.
6 mA à 24 V c.c.
1
6581 Kitimat Rd., Unité 6,, Mississauga (Ontario) L5N 3T5

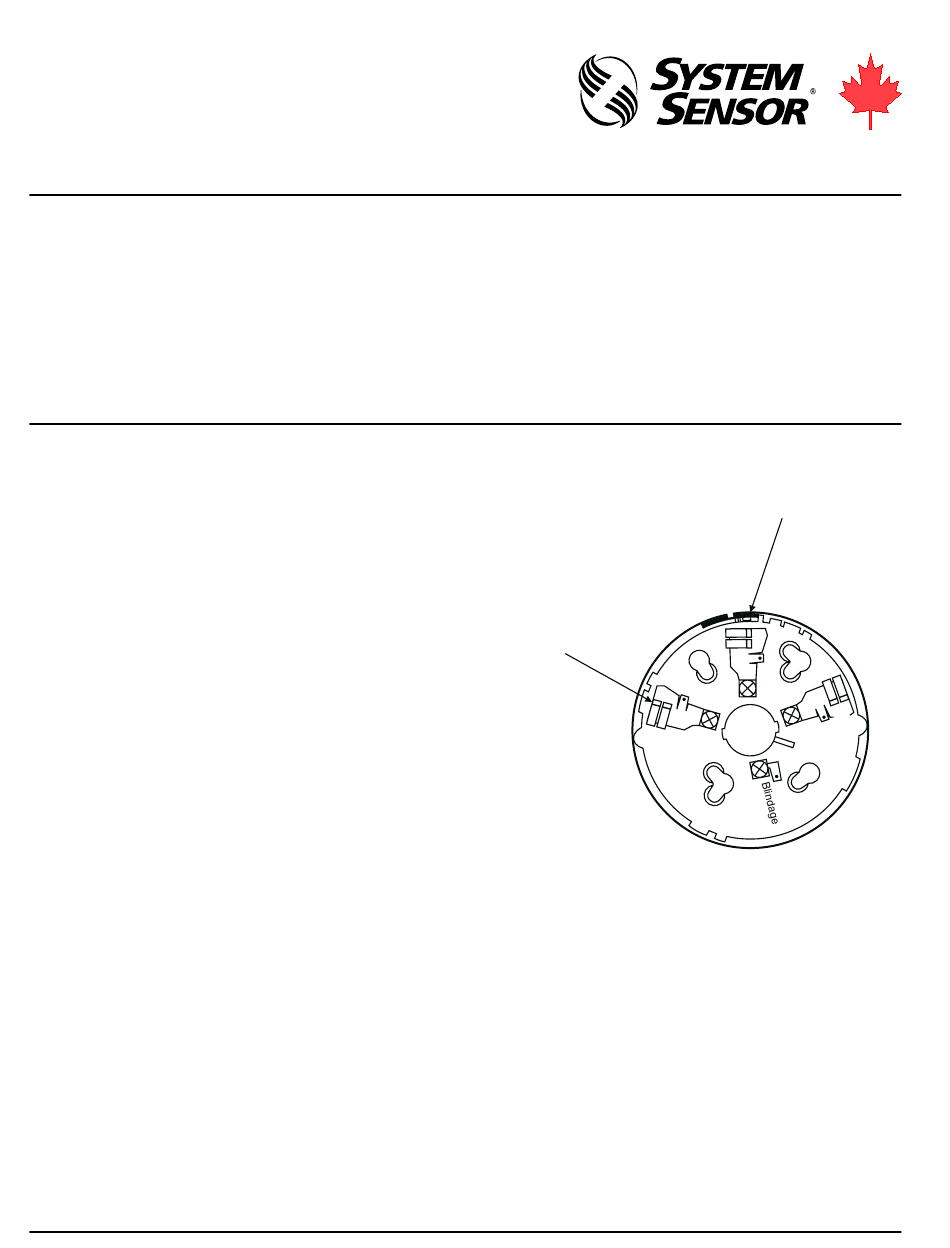

Figure 1. Agencement des bornes
Bornes de la base
1-800-SENSOR2, Téléc. : 905-812-0771
www.systemsensor.ca
Languette de
protection
2(+)
1(-)
3
A78-1318-04-F
I56-1042-003
