NOTICE D'INSTALLATION ET D'ENTRETIEN
Détecteurs de fumée à ionisation à
câblage direct 1412A et 1424A
Caractéristiques générales
Diamètre :
Hauteur :
Poids :
Température ambiante :
Humidité ambiante
Alarme verrouillée :
Caractéristiques des contacts de relais
Charge résistive ou inductive (facteur de puissance de 60 %)
Forme A :
Forme C :
Caractéristiques électriques
Tension du système :
Tension d'alimentation :
Tension de réarmement :
Courant de veille :
Courant d'alarme :
Les relais d'alarme et auxiliaire fonctionnent dans les limites de tension spécifiées.
Durée du réarmement :
Durée de démarrage :
Avant l'installation
Lire attentivement le manuel I56-407-XX de System Sen-
sor, Guide for Proper Use of System Smoke Detectors,
qui fournit des renseignements détaillés sur l'espacement,
l'emplacement, le zonage, le câblage et les applica-
tions spéciales des détecteurs. On peut se procurer ce
manuel gratuitement auprès de System Sensor. Consulter
également la norme CAN/ULC-S524, Installation des
réseaux avertisseurs d'incendie et le Code canadien de
l'électricité, première partie, article 2.
Description générale

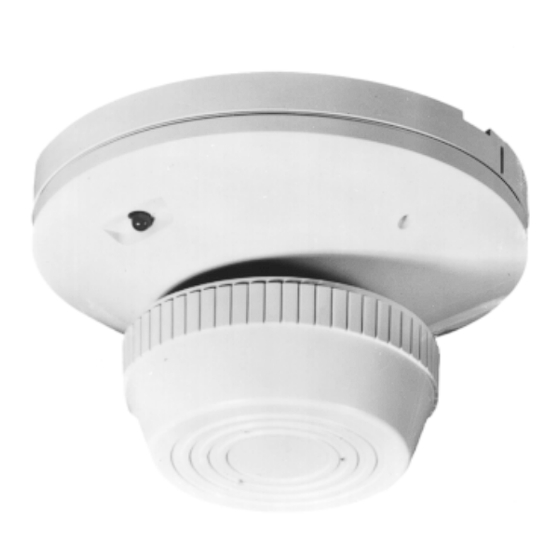

Les détecteurs de fumée à chambres d'ionisation doubles
1412A et 1424A de System Sensor utilisent des chambres
d'analyse unipolaires très perfectionnées. Ces détecteurs
sont conçus pour la protection d'aires ouvertes et doivent
être utilisés avec des panneaux de commande à 4 fils
homologués ULC. Le modèle 1412A fonctionne sous 12
V continus tandis que le modèle 1424A est prévu pour
les panneaux de 24 V c.c. On peut vérifier sur place le
fonctionnement et la sensibilité de ces détecteurs. Ces
détecteurs se verrouillent en alarme et ne peuvent être
réarmés que par une coupure momentanée de leur ali-
mentation électrique.
Chaque détecteur comporte une diode lumineuse con-
D400-08-00 REV#-002
5,5 pouces (140 mm)
,12 pouces (80 mm)
0,7 lb (10 g)
0 C à 49 C (2 F à 120
o o o
Humidité relative de 10 % à 9 %, sans condensation
Réarmement par coupure momentanée de l'alimentation
2 A à 0 V c.a./c.c.
2 A à 0 V c.a./c.c.
1412A
12
11,
17,
0,7
100
5,2
77,0
0,
0

6581 Kitimat Rd., Unité 6, Mississauga (Ontario) L5N T5
F)
o
1424A
24 V c.c. (ondulation de 4 V max.)
20 V c.c. minimum
29 V c.c. maximum
0,8 V c.c. mimimum
100 µA maximum
21, mA minimum
40,6 mA maximum
0, secondes
0 secondes
stituant un témoin local de son état. Ce témoin clignote
toutes les dix secondes lorsque le détecteur est sous
tension et en mode de veille; en alarme, il reste allumé en
continu jusqu'à ce que le détecteur soit réarmé.
Chaque détecteur contient un contact de forme A (SPST-
N.O.) pour le raccordement au circuit de déclenchement
d'alarme, ainsi qu'un jeu de contacts auxiliaires de forme
C (SPDT-N.O./N.F.). La surveillance de l'alimentation du
détecteur est réalisée au moyen d'un module de fin de
ligne de surveillance d'alimentation (A77-716) installé au
bout de la boucle d'alimentation des détecteurs. Lorsque
le courant est branché et passe dans les détecterus, ce
module de surveillance est mis sous tension. Ses con-
tacts de relais se ferment pour former un circuit série
fermé dans la boucle de déclenchement d'alarme du pan-
neau de commande. En cas de panne d'alimentation ou
de coupure dans la boucle, le module de fin de ligne est
mis hors tension, provoquant l'ouverture de ses contacts
de relais et un signal de panne au panneau de com-
mande.
Montage
Chaque détecteur 1412A ou 1424A est fourni avec un
support permettant de le monter :
1. directement sur une boîte octogonale de -1/2 ou 4
