NOTICE D'INSTALLATION ET D'ENTRETIEN
Capteur à ionisation intelligent et enfi-
chable, avec communications, 1251BA
CARACTÉRISTIQUES TECHNIQUES
Tension de fonctionnement :
Courant de veille max. moyen :
Courant d'alarme max. (témoin allumé) :
Humidité ambiante d'utilisation :
Température ambiante d'utilisation :
Hauteur :
Diamètre :
Poids :
AVANT DE COMMENCER L'INSTALLATION
Ce capteur doit être installé conformément au manuel d'installation du pan-
neau de commande. L'installation doit satisfaire aux exigences de l'autorité
compétente. Pour obtenir une performance optimale, installer ces capteurs
conformément à la norme CAN/ULC S524.
DESCRIpTION GÉNÉRALE
Le capteur de fumée intelligent à ionisation, modèle 1251BA, utilise une
chambre d'analyse à la fine pointe de la technologie. Il est conçu pour la
protection d'aires ouvertes et doit être utilisé avec un panneau de commande
homologué et compatible.
Chaque capteur comporte deux diodes lumineuses pour donner une indica-
tion locale de l'alarme. En option, on peut aussi raccorder un indicateur lumi-
neux à distance (RA400ZA).
pour fonctionner correctement, le 1251BA nécessite des communica-
tions adressables compatibles. Raccorder ce capteur à un panneau de
commande homologué compatible.
ESpACEMENT
System Sensor recommande d'espacer ces capteurs selon la norme CAN/
ULC S524. Dans les pièces où il y a peu de courant d'air et où le plafond
est lisse, utiliser un espacement de 30 pieds. Pour plus de détails sur l'espa-
cement, l'emplacement et les applications spéciales des capteurs, consulter
la norme CAN/ULC S524 ou le guide System Smoke Detector Application
Guide de System Sensor.
DIRECTIVES pOUR LE CÂBLAGE
Installer le câblage conformément au Code canadien de l'électricité, aux
codes locaux pertinents et à toute exigence particulière de l'autorité com-
pétente. Utiliser du fil de grosseur adéquate. Pour limiter les risques d'er-
reurs et faciliter le dépannage, utiliser des fils repérés par leur couleur. Si les
connexions sont incorrectes, le système pourrait ne pas réagir correctement
en cas d'incendie.
Mettre la ligne de communication hors tension avant d'installer les cap-
teurs.
1. Raccorder le câblage de la base du détecteur (fournie séparément) se-
lon le schéma de câblage (Figure 1).
2. Régler l'adresse voulue du capteur au moyen des microcommuteurs
d'adressage (Figure 2).
3. Replacer le capteur dans sa base, appuyer et le faire tourner vers la
droite jusqu'à ce qu'il s'enclenche en place.
4. Une fois tous les capteurs installés, mettre sous tension le panneau de
commande et activer la ligne de communication.
5. Mettre le(s) détecteur(s) à l'essai comme décrit dans la section MISE À
L'ESSAI.
M I SE EN G A R D E
Les couvercles anti-poussière assure une protection limitée contre la pous-
sière en suspension dans l'air. Il faut les retirer pour que les capteurs puissent
détecter la fumée. Avant d'entreprendre des gros travaux de construction ou
de rénovation, retirer les détecteurs.
SS-400-001
15 à 32 V c.c.
300 µA à 24 V c.c. (avec une communication toutes les 5 secondes et le témoin clignotant en service)
6,5 mA à 24 V c.c.
10 % à 93 % d'humidité relative, sans condensation
0 °C à 49 °C (32 °F à 120 °F)
2 po (51 mm) dans la base B210LPA
6,1 po (155 mm) dans la base B210LPA; 4,1 po (104 mm) dans la base B501A
5,4 onces (153 g)
6581 Kitimat Road, Unit 6, Mississauga, Ontario L5N-3T5

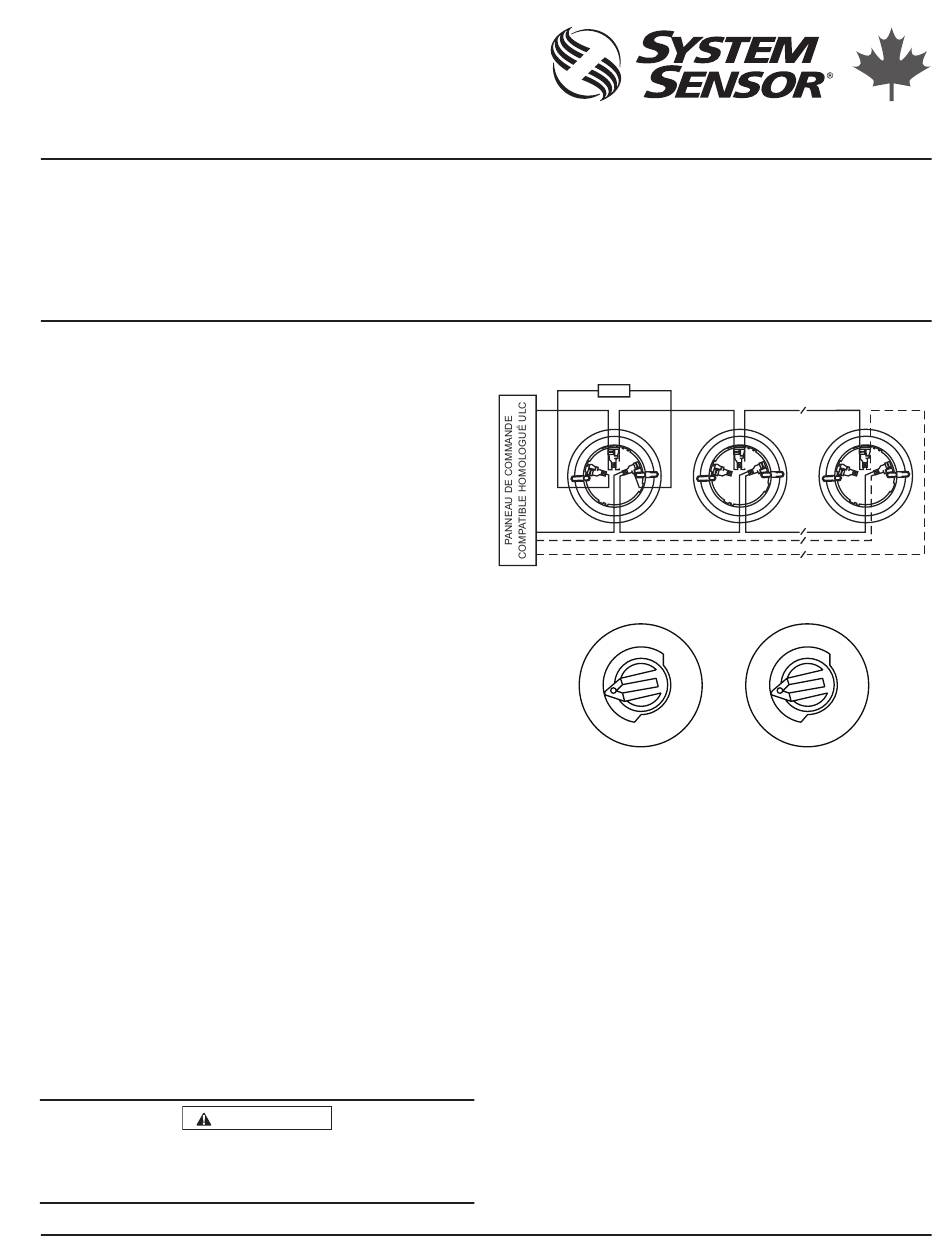

FIGURE 1. SCHÉMA DE CÂBLAGE
ANNONCIATEUR
À DISTANCE
+ -
(+)
2
3
1
(–)
(–) CÂBLAGE DE CLASSE A (facultatif)
(+)
FIGURE 2. COMMUTATEURS ROTATIFS À DIX pOSITIONS
7 8
6
5
4
3
2
1 0
Dizaines
RÉSISTANCE ANTIVANDALISME
Le modèle 1251BA comporte une protection qui, une fois activée, empêche
de retirer le capteur sans l'aide d'un outil. Cette caractéristique est décrite en
détail dans la notice d'installatin de la base.
MISE À L'ESSAI
Avant de procéder aux essais, avertir les autorités pertinentes que le sys-
tème de détection sera temporairement hors service à des fins d'entretien.
Mettre le système hors fonction afin d'éviter des alarmes intempestives.
Le fonctionnement des capteurs doit être vérifié après leur installation puis
périodiquement par la suite. Utiliser des méthodes d'essai satisfaisant les exi-
gences de l'autorité compétente. Pour obtenir une performance optimale, es-
sayer et entretenir les capteurs conformément à la norme CAN/ULC S536.
Procéder aux essais comme suit :
A. Essai fonctionnel au moyen d'un aimant (M02-04-01 ou M02-09-00)
On peut vérifier le fonctionnement de ce capteur au moyen d'un aimant
d'essai. En simulant électroniquement la présence de fumée dans la
chambre d'analyse, l'aimant permet de vérifier les circuits électroniques
du capteur ainsi que ses connexions au panneau de commande.
1. Placer l'aimant dans la zone d'essai, comme illustré sur la Figure 3.
2. Le capteur devrait placer le panneau en alarme.
Le capteur comporte deux témoins d'état contrôlés par le panneau de
commande. Selon le signal codé envoyé par le panneau, ces témoins
1
1-800-SENSOR2, FAX: 906-812-0771
www.systemsensor.ca
ATTENTION : Ne pas enrouler les fils
autour des bornes 1 ou 2. Le fil doit être
coupé au niveau des bornes pour
assurer la surveillance électrique
2
3
1
7 8
9 6 9
5
4
3
2
1 0
Unités
.
2
3
1
