S&P PYRODIS 3 Notice page 7

3.1.2

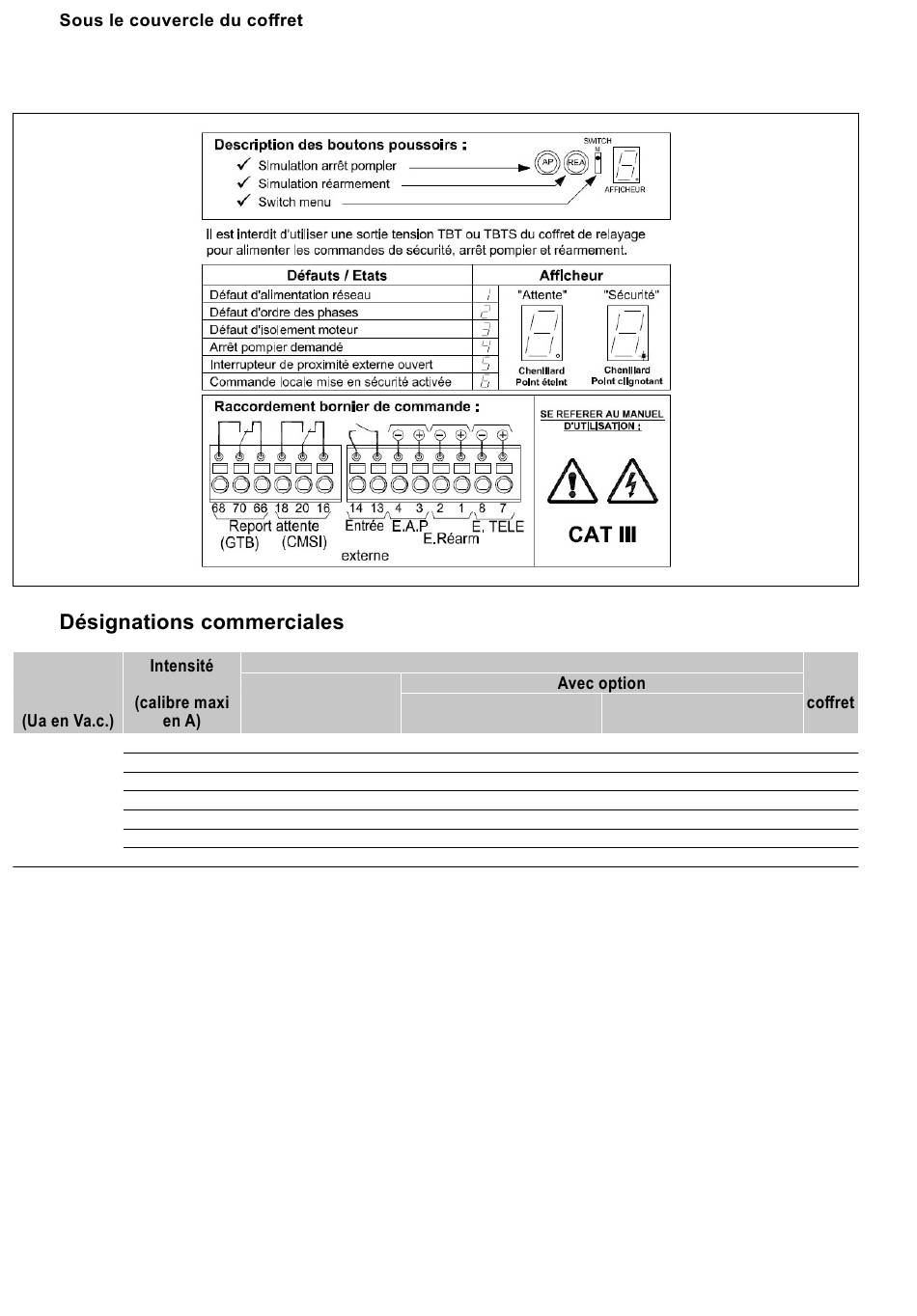

Etiquette d'explication des indications d'états et défauts du coffret sur l'afficheur, et de raccordement sur
la carte électronique. Le contenu est fonction du modèle de coffret rencontré, voir exemple ci-dessous :
3.2
E.ALIM
Tension nominale*
d'alimentation
16,6
32
47
400 62
75
88
110
INTER PROX I = Interrupteur-sectionneur de proximité intégré
Dépressostat intégré - D1= réglable de 100 à 1000 Pa - D2= réglable de 1000 à 5000Pa
* Cette valeur est ≤ à l'intensité AC-3 des contacteurs de puissance sécurité divisée par 1,5.
INTER
Standard
CDA IDC D1C1V-16,6 CDA IDC D1C1V-16,6 D1/I CDA IDC D1C1V-16,6 D2/I
CDA IDC D1C1V-32 CDA IDC D1C1V-32 D1/I
CDA IDC D1C1V-47 CDA IDC D1C1V-47 D1/I
CDA IDC D1C1V-62 CDA IDC D1C1V-62 D1/I
CDA IDC D1C1V-75 CDA IDC D1C1V-75 D1/I
CDA IDC D1C1V-88 CDA IDC D1C1V-88 D1/I
CDA IDC D1C1V-110 CDA IDC D1C1V-110 D1/I
MODÈLE
DÉPRESSOSTAT D1 +
INTER PROX I
7/24 NT-518929-PYRODIS3-CDAIDCD1C1V-16.6a110A-180102
DÉPRESSOSTAT D2 +
INTER PROX I
CDA IDC D1C1V-32 D2/I
CDA IDC D1C1V-47 D2/I
CDA IDC D1C1V-62 D2/I
CDA IDC D1C1V-75 D2/I
CDA IDC D1C1V-88 D2/I
CDA IDC D1C1V-110 D2/I
Taille
T4
T4
T5
T5
T5
T6
T6
