NOTICE
PYRODIS 3

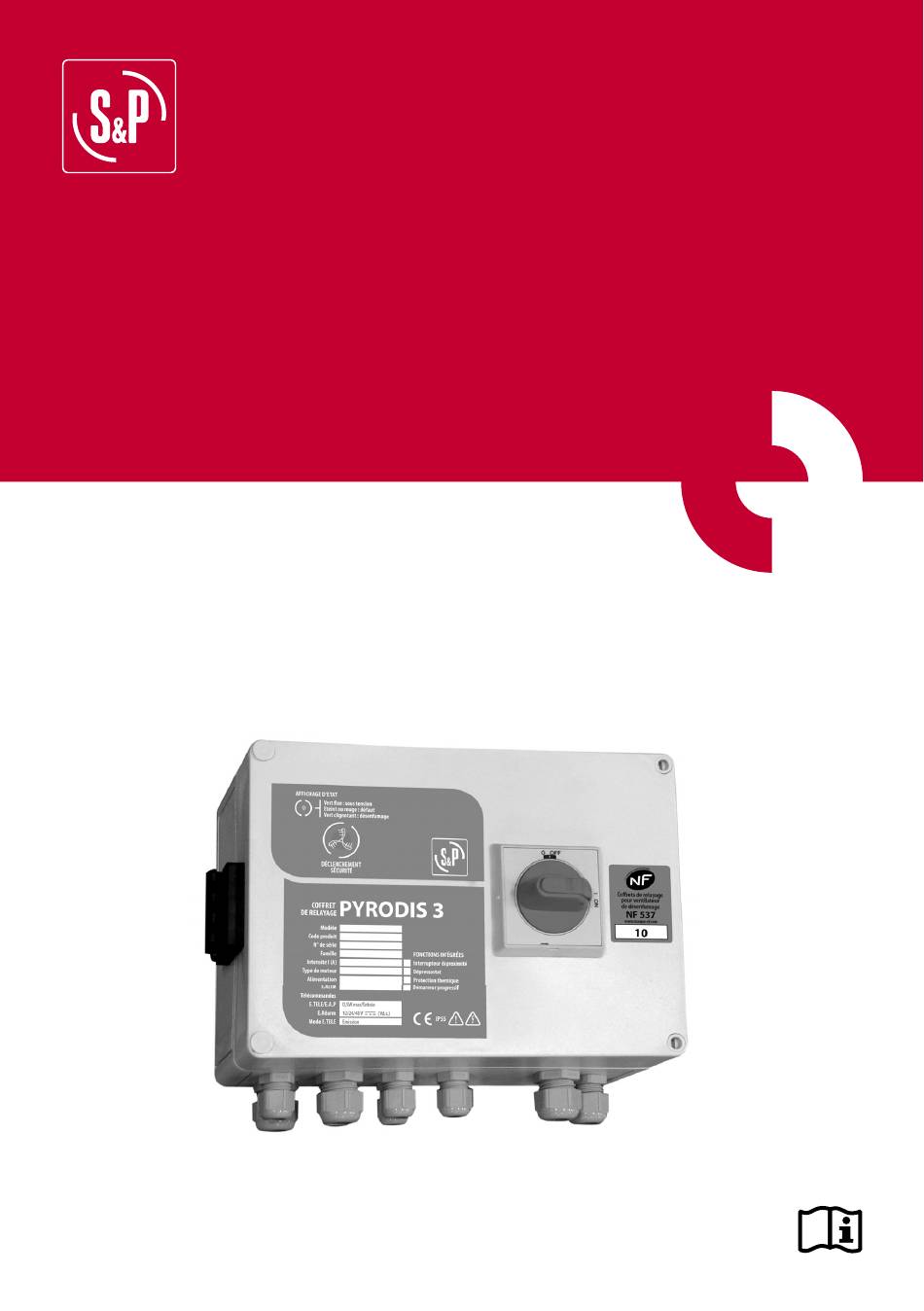

Coffret de relayage pour ventilateur de désenfumage
pour moteur triphasé 230V / 50-60Hz monovitesse
FAMILLE DESENFUMAGE PUR
Modèles : DA DP1X / DA DP1X D1/I / DA DP1X D2/I
Calibres : 6A ; 10.6A ; 16.6A ; 35.3A ; 43.3A ; 64A

Publicité

Table des Matières
loading

Sommaire des Matières pour S&P PYRODIS 3

  • Page 1 NOTICE PYRODIS 3 Coffret de relayage pour ventilateur de désenfumage pour moteur triphasé 230V / 50-60Hz monovitesse FAMILLE DESENFUMAGE PUR Modèles : DA DP1X / DA DP1X D1/I / DA DP1X D2/I Calibres : 6A ; 10.6A ; 16.6A ; 35.3A ; 43.3A ; 64A...
  • Page 2: Table Des Matières

    SOMMAIRE CONFORMITÉ ............................ 3 GÉNÉRALITÉS........................... 4 Avertissements ......................... 4 Précautions de mise en oeuvre ....................4 Réception ..........................5 Stockage et utilisation....................... 5 Garanties ..........................5 PRÉSENTATION DU PRODUIT ......................6 Explication du code de marquage du produit ................6 Désignations commerciales......................
  • Page 3: Conformité

    CONFORMITÉ La marque NF certifie que les coffrets de relayage PILOTAIR® sont conformes aux normes NF S 61-937-9 et NF S 61-937-1, ainsi qu’au référentiel de certification NF537 en vigueur. Elle certifie également les valeurs des caractéristiques annoncées dans cette notice. Un coffret de relayage ne peut commander qu'un seul ventilateur de dé- senfumage.
  • Page 4: Généralités

    GÉNÉRALITÉS 2.1 Avertissements • Tout retrait ou adjonction de matériel au sein du coffret, ainsi que toute intervention sur le câblage initial ou sur la carte électronique sont interdits sans notre autorisation, sous peine d’annulation de l’homologation et de la garantie. •...
  • Page 5: Garanties

    • Le coffret est branché en permanence ; les bornes des circuits de mesure de tension et de courant non accessibles répondent à la catégorie de mesure "CAT III" selon IEC 60664-1. • Avant la mise sous tension, vérifier que l’alimentation correspond bien aux indications de cette no- tice et à...
  • Page 6: Présentation Du Produit

    PRÉSENTATION DU PRODUIT Le coffret de relayage PYRODIS 3 est conçu pour la commande d’un ventilateur de désenfumage dans les Etablissements Recevant du Public (ERP) et les Immeubles de Grande Hauteur (IGH). 3.1.1 POUR TOUT PYRODIS 3 Les différents champs de l'étiquette sont complé- tés des caractéristiques du produit correspondant.
  • Page 7 3.1.2 Etiquette d’explication des indications d’états et défauts du coffret sur l’afficheur, et de raccordement sur la carte électronique. Le contenu est fonction du modèle de coffret rencontré, voir exemple ci-dessous : INTER MODÈLE E.ALIM Tension Taille d'alimentation Standard DEPRESSOSTAT D1 DEPRESSOSTAT D2 + INTER PROX I + INTER PROX I...
  • Page 8 MODÈLE FONCTIONS INTÉGRÉES DA DP1X DA DP1X D1/I DA DP1X D2/I Nombre de vitesses de désenfumage Contacts position "attente" ● ● ● Contacts position "sécurité" ● ● ● Contrôleur d'alimentation réseau ● ● ● Contrôleur d'ordre de phases ● ● ●...
  • Page 9: Installation Mécanique

    INSTALLATION MÉCANIQUE Utiliser le kit de fixation fourni. Le coffret doit être fixé verticalement, presse-étoupes vers le bas, sur un support plat, de façon à éliminer tout risque de déformation pouvant lui faire perdre ses propriétés d'étanchéité. L'ancrage de la fixation doit assurer un maintien mécanique équivalent à...
  • Page 10: Raccordement Aéraulique

    HORS-TOUT TAILLE Voir schéma ci-contre (1) Avec les pattes de fixation, rajouter 14 mm. Lorsque l'inter-sectionneur est intégré, rajouter 35 mm. 4,5 à 10 17 à 25 7 à 13 22 à 33 10 à 17 28 à 38 La fixation du câble dans le presse étoupe doit être telle qu’il résiste à une force de traction de : Câble de diamètre externe <10 mm : 100N - Câble de diamètre externe >10 mm : 160N RACCORDEMENT AÉRAULIQUE Ce chapitre ne concerne que les coffrets avec dépressostat intégré...
  • Page 11: Raccordement Électrique

    Veillez à passer le tube flexible dans l’un des presse- étoupe fournis avec le coffret de relayage, afin de conserver le degré d’étanchéité IP du coffret. Dans le cas d’une mesure en amont du ventilateur (voir Figure.2) : • P1 (+) : mesure de la pression atmosphérique (aucun raccordement à...
  • Page 12 Calibre Bornier de Etrier et borne de terre M16 M20 M32 M40 M50 INTER PROX bornes à ressort 10,6 bornes à ressort 16,6 bornes à ressort 35,3 bornes à ressort bornes à ressort 43,3 bornes à ressort bornes à ressort bornes à...
  • Page 13: Mise En Service

    • Sortie moteur : Pour les calibres 6, 10.6 et 16.6A : le contacteur repéré KM est de type « borne à ressort ». Procédure de raccordement : • Pour ouvrir la borne, insérer en l’inclinant un tournevis plat de largeur 2 mm (1). •...
  • Page 14 Vérifier dans les 15 minutes l'ensemble des fonctionnalités ; en effet, au-delà de cette durée, la protection de chaque entrée "contact" (INTER PROX, Dépressostat) de la carte électronique, qui serait raccordée par erreur comme une entrée "active" sous une TBT, ne sera plus effective. La détérioration de cette en- trée sera alors irréversible.
  • Page 15: Entretien Et Maintenance

    ENTRETIEN ET MAINTENANCE Aucun entretien spécifique nécessaire. Instructions relatives au nettoyage : ne pas utiliser de produit agressif de type solvant ou tampon abrasif ; En cas de nécessité de nettoyer le coffret, seule de l'eau doit être appliquée sur l’extérieur, à l'aide d'une éponge douce, en ayant pris soin au préalable de vérifier que le degré...
  • Page 16: Gestion Des Déchets

    Le coffret ne doit pas être en position désenfumage ni en défaut (voir afficheur). Le report d'info attente ne bascule jamais Vérifier le câblage sur la carte électronique (serrage sur isolant ? coupure de conducteurs ?). Le coffret doit être en position désenfumage. Dépressostat = vérifier : - Son seuil de réglage.
  • Page 17: Annexes

    10. ANNEXES 10.1 Veiller à utiliser uniquement les accessoires de la liste suivante : Code Code 710004 Boîtier arrêt pompier BAP-A 710005 Boîtier réarmement BRE-A Seuls les interrupteurs de proximité déportés mentionnés ci-dessous permettent d'assurer la conformité du coffret à 710006 Boîtier de déclenchement BDE-A** la marque NF 720421 Boitier de déclenchement bris de glace BDBG**...
  • Page 18 DA DP1X DA DP1X D1/I et D2/I état du contact au repos Bornier Dépressostat BDEZ état du contact au repos Report sécurité (CMSI ) Report sécurité (CMSI ) 10.3 L1 L2 3-L2 5-L3 1-L1 1-L1 3-L2 5-L3 1-L1 3-L2 5-L3 INTER 2-T1 4-T2 6-T3 2-T1 4-T2 6-T3...
  • Page 19 1-L1 3-L2 5-L3 3-L2 5-L3 1-L1 1-L1 3-L2 5-L3 INTER L1 L2 L3 2-T1 4-T2 6-T3 2-T1 4-T2 6-T3 2-T1 4-T2 6-T3 L1 L2 L1 L2 vers bornes 14-13 Alimentation Alimentation électrique électrique de sécurité de sécurité Attention : cablage du 3~230V 50-60Hz 3~230V 50-60Hz moteur en 3~230V...
