BBC Bircher ArtMotion 2 Raccordement Traduction De La Notice Originale

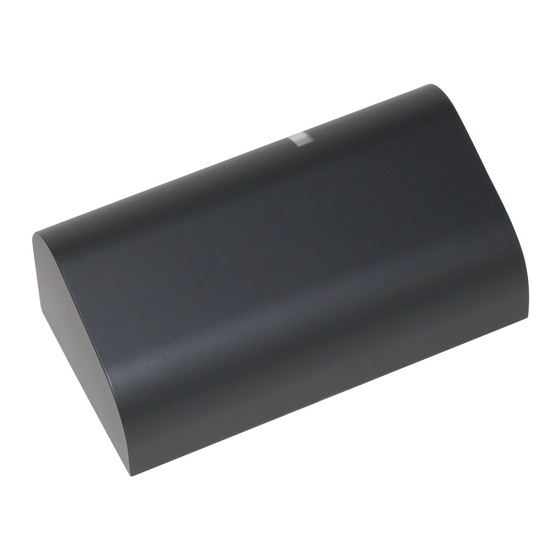

ArtMotion 2
Radar détecteur de mouvements pour l'ouverture des portes automatiques
Traduction de la notice originale
Généralités
ArtMotion 2
1 Consignes de sécurité
Respectez les prescriptions nationales et internationales en matière de sécurité des portes.
Le montage et la mise en service du détecteur doivent uniquement être effectués par un spécialiste formé.
Seul le fabricant est habilitée à ouvrir et à réparer l'unité.
L'appareil doit uniquement fonctionner sur très basse tension de sécurité (SELV) avec coupure électrique sûre.
Considérez toujours les fonctions de sécurité de votre application dans leur ensemble et jamais par rapport à une partie isolée de l'installation.
L'évaluation des risques et l'installation correcte du détecteur et du système de porte relèvent de la responsabilité de l'installateur.
Évitez de toucher les composants électroniques.
La commande de porte et le profi lé du dormant doivent être correctement mis à la terre.
Mise en service
Procédure de mise en service recommandée:
2 Montage
1. Retirez le capot.
I
Montage du détecteur
1. Positionnez le gabarit de perçage.
2. Percez les trous, enlevez le gabarit de perçage.
3. Posez le câble et montez le détecteur.
3 Raccordements électriques
II
ArtMotion 2
blanc
Alimentation
marron
électrique
vert
Sortie
jaune
radar
4 Réglages mécaniques de précision
Réglage manuel de
l'inclinaison
de 0° à +45° par incréments de 5°
–
+
+ +
– –
Champ du radar
Radarfield
I. Montage
2. Posez et raccordez le câble.
Commande
blanc
12–36 Vcc
3 m
marron
12–28 Vca
vert
Câble
jaune
Radar
Champ de radar large
1m
2m
3m
Inclinaison: 35°
0m
1m
2m
3m
2m
4m
min. = 1,6 x 0,8 m
max. = 4,8 x 2,3 m (l x P)
II. Raccordement
3. Montez le détecteur.
tourner à 90°
90° 90°
0m
1m
Capot
Fenêtre du témoin lumineux
Passe-câble
Fixation
Module radar
LED radar verte
Potentiomètre
Champ de radar étroit
1m
2m
3m
Inclinaison: 35°
0m
1m
2m
3m
4m
2m
min. = 0,8 x 1,6 m
max. = 2,3 x 4,8 m (l x P)
350039B
09/19
0m
1m
1
