Raccordement électrique
6.3 Câblage en bref
Out
14 11
3.1 3.2
4.1
In

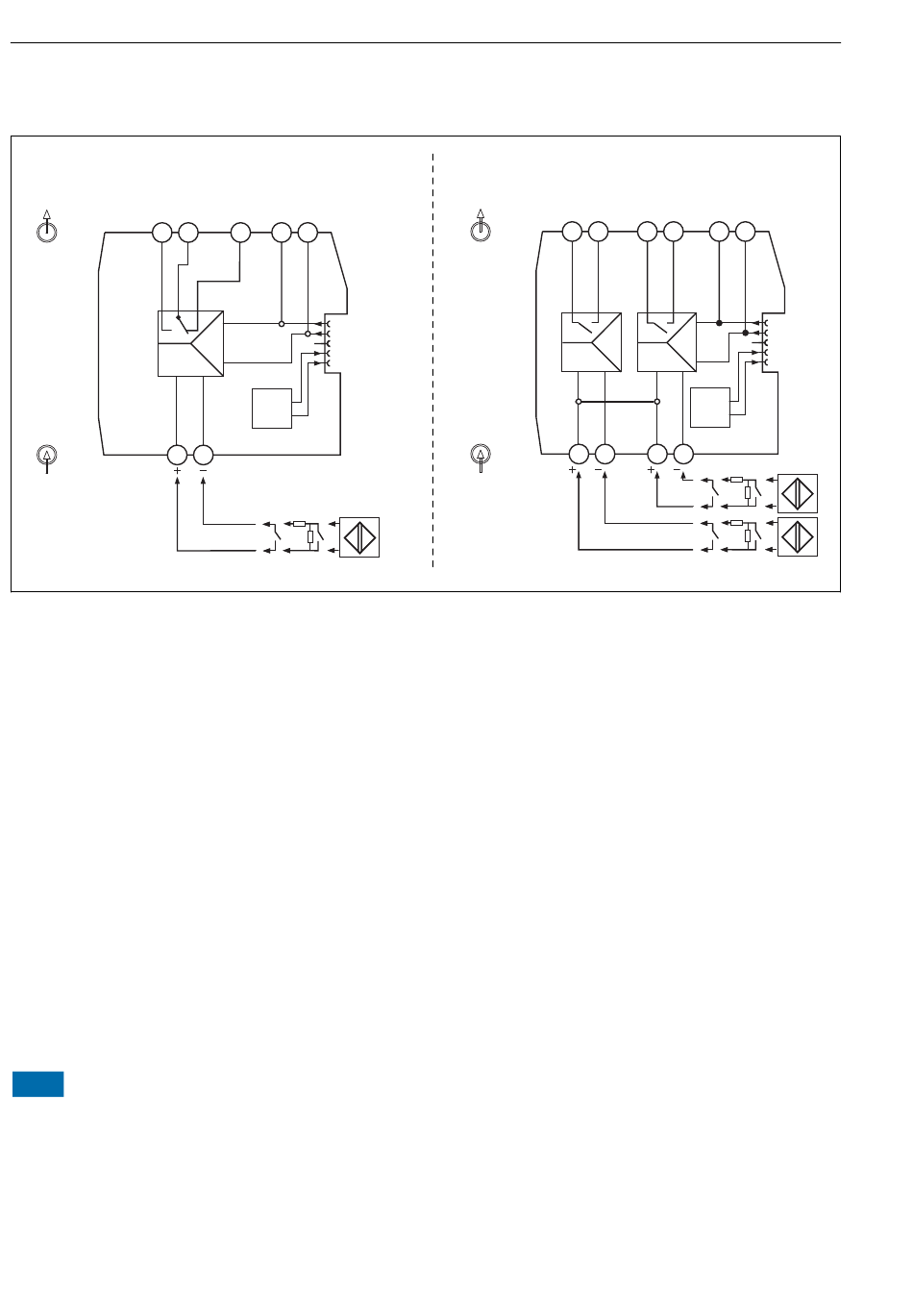

 4 Affectation des bornes du RLN22 : version à 1 voie (à gauche), version à 2 voies (à droite)
6.4

Raccordement de la tension d'alimentation

L' a limentation peut se faire via les bornes 1.1 et 1.2 ou via le connecteur de bus sur rail DIN.
6.4.1 Utilisation du module d'alimentation et de message d'erreur pour
l'alimentation
Il est recommandé d' u tiliser le module d' a limentation et de message d' e rreur RNF22 pour
fournir la tension d' a limentation au connecteur de bus sur rail DIN. Un courant total de 3,75 A
est possible avec cette option.
6.4.2 Alimentation fournie au connecteur de bus sur rail DIN via les bornes
Les appareils installés côte à côte peuvent être alimentés via les bornes de l' a ppareil jusqu' à
une consommation de courant totale de 400 mA. Le raccordement s' e ffectue via le connecteur
de bus sur le rail DIN. L' i nstallation d' u n fusible 630 mA (semi-temporisé ou à action lente) en
amont est recommandée.
AVIS
L'utilisation simultanée de bornes et de connecteurs de bus sur rail DIN pour
l'alimentation n'est pas autorisée ! Il est interdit de prélever de l'énergie du connecteur
de bus sur rail DIN pour la distribuer.
‣
La tension d' a limentation ne doit jamais être raccordée directement au connecteur de bus
sur rail DIN !
10
Ch1
12 +24V GND
2.2 1.1 1.2
+24V
GND
n.c.
GND
Fault
Faultsignal
4.2
Out
Ch1
14 13
3.1 3.2
4.1 4.2
In
RLN22
Ch2
14 13 +24V GND
2.1 2.2 1.1 1.2
+24V
GND
n.c.
GND
Fault
Faultsignal
5.1 5.2
A0042196
