Débitmètre Proline 10 HART
5.8.2

Raccords process en plastique

Lors de l' u tilisation d' a nneaux de mise à la terre, tenir compte des points suivants :
• Selon l' o ption commandée, on utilisera des disques en plastique à la place des anneaux de
mise à la terre pour les raccords process. Les disques en plastique servent d' e ntretoises et
n' o nt aucune fonction de compensation de potentiel. Ils assurent une fonction d' é tanchéité
primordiale au niveau des interfaces capteur/raccord process. Dans le cas des raccords
process sans anneaux de mise à terre métalliques, ces disques en plastique et les joints ne
doivent jamais être retirés. Les disques en plastique et les joints doivent toujours rester en
place.
• Les anneaux de mise à la terre peuvent être commandés séparément comme accessoires
auprès d' E ndress+Hauser. Les anneaux de mise à la terre doivent être compatibles avec le
matériau des électrodes. Sinon il y a un risque de destruction des électrodes par corrosion
électrochimique.
• Des anneaux de mise à la terre, avec joints, sont montés dans les raccords process. Cela
n' a ffecte pas la longueur de montage.

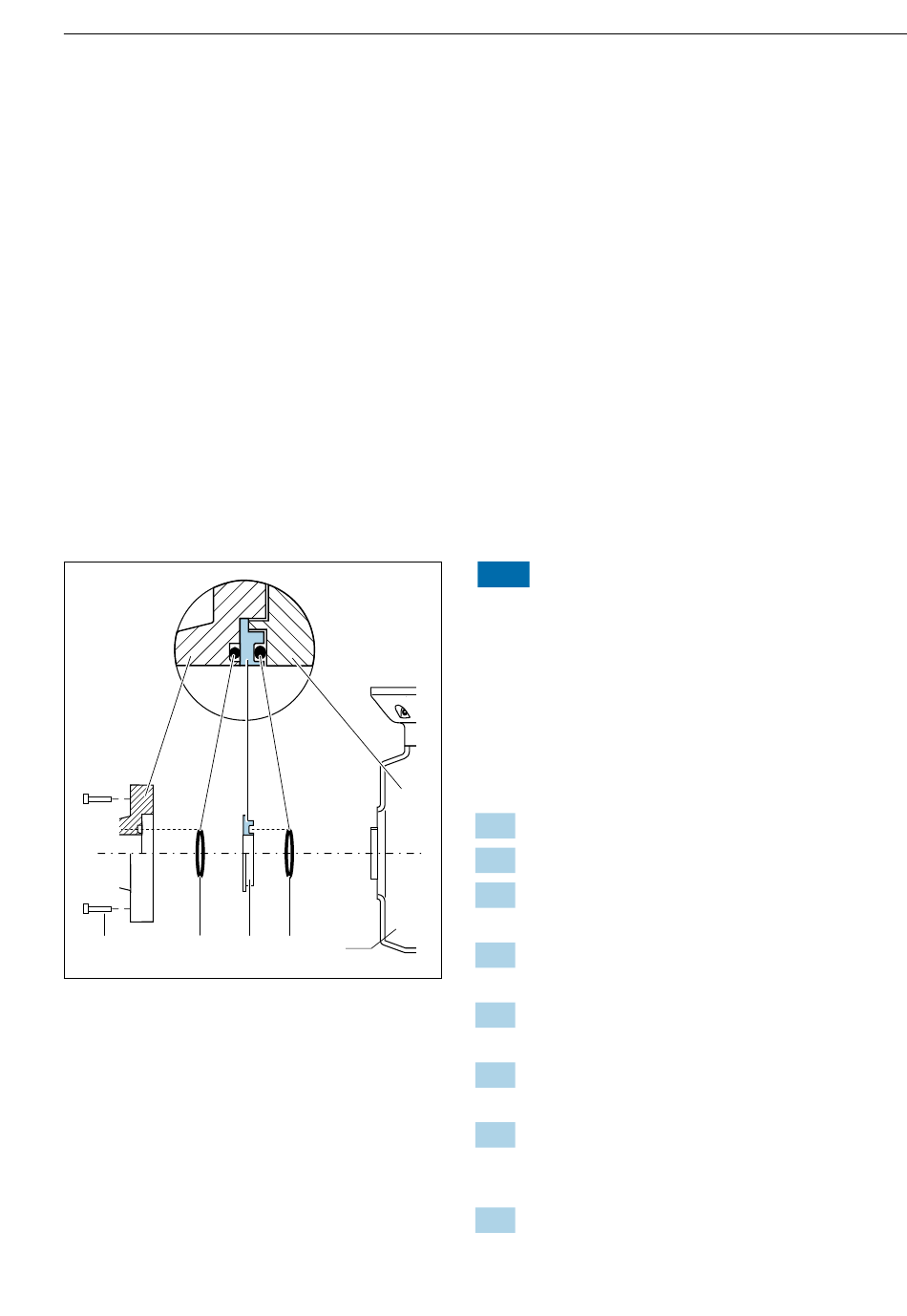

Exemple de raccordement pour la compensation de potentiel avec un anneau de mise à la
terre supplémentaire
1 2
Endress+Hauser
3
2 4
A0044196
AVIS
L'absence de compensation de potentiel peut
provoquer une altération électrochimique des
électrodes ou affecter la précision de
mesure !
Endommagement de l' a ppareil.
‣
Monter des anneaux de mise à la terre.
‣
Assurer (établir) la compensation de
potentiel.
1. Desserrer les vis six pans (1).
2. Retirer le raccord process du capteur (4).
3. Retirer du raccord process le disque en
plastique (3) ainsi que les joints (2).
4. Poser le premier joint (2) dans la gorge du
raccord process.
5. Poser l' a nneau de mise à la terre
métallique (3) dans le raccord process.
6. Poser le second joint (2) dans la gorge de
l' a nneau de mise à la terre.
7. Respecter les couples de serrage de vis
maximum s' a ppliquant aux filetages
lubrifiés : 7 Nm (5,2 lbf ft)
8. Monter le raccord process sur le capteur
(4).
