Raccordement électrique
Boîtier de raccordement du capteur en aluminium
1.
3 mm
22 mm
24 mm
22
3.
2.

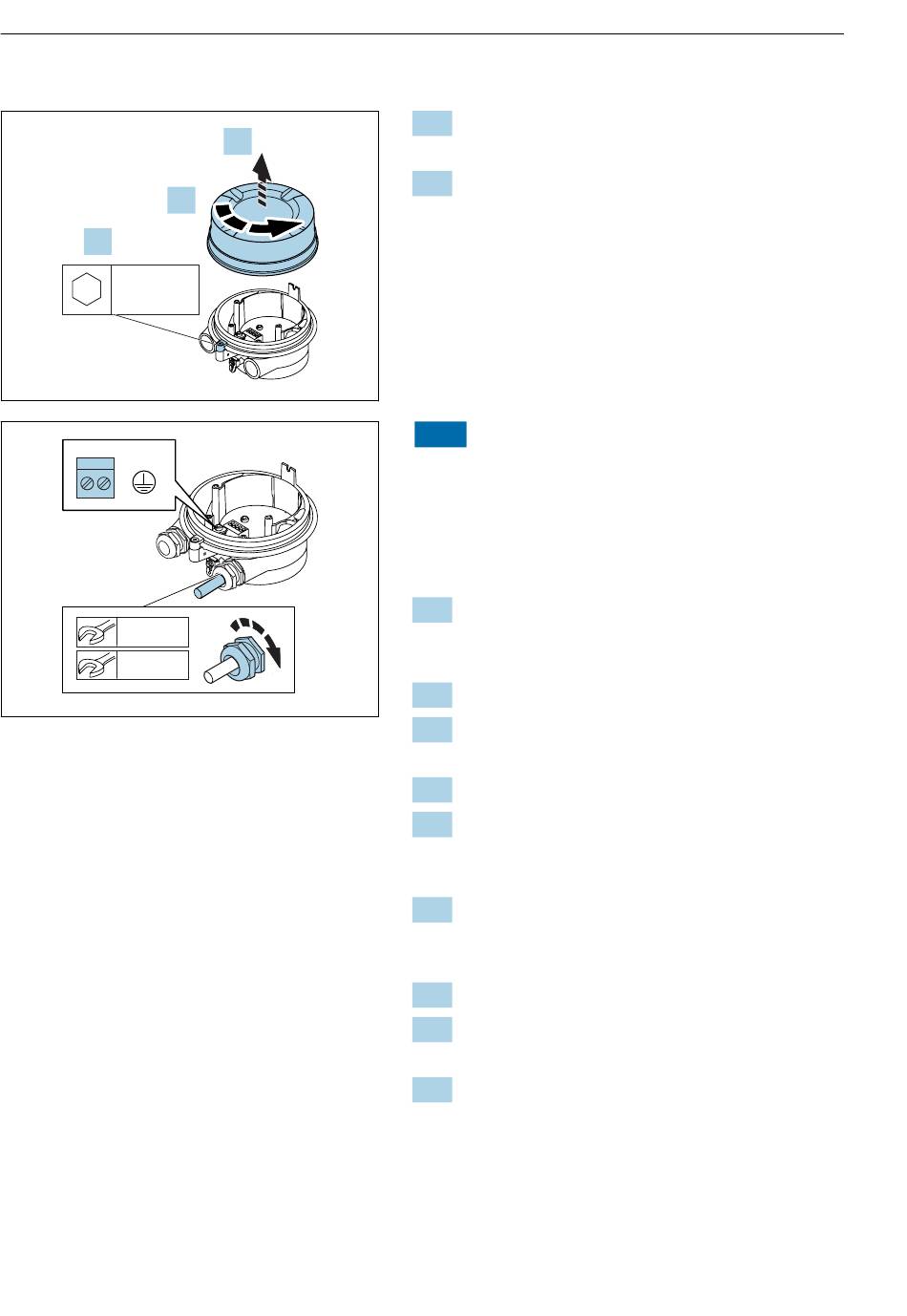

A0044138
A0044139
1. Desserrer la clé Allen du crampon de
sécurité.
2. Desserrer le couvercle du compartiment
de raccordement dans le sens antihoraire.
AVIS
L'étanchéité du boîtier n'est pas assurée
lorsqu'il manque la bague d'étanchéité !
Endommagement de l' a ppareil.
‣
Ne pas retirer la bague d' é tanchéité de
l' e ntrée de câble.
3. Faire passer le câble de bobine et le câble
d' é lectrode par l' e ntrée de câble
correspondante.
4. Ajuster la longueur des câbles.
5. raccorder le blindage du câble à la borne
de terre interne.
6. Dénuder le câble et ses extrémités.
7. Mettre en place les extrémités
préconfectionnées sur les torons et les
presser.
8. Raccorder le câble de bobine et le câble
d' é lectrode conformément à l' a ffectation
des bornes.
9. Serrer les presse-étoupes.
10. Visser le couvercle du compartiment de
raccordement.
11. Serrer le crampon de sécurité.
