Samson 5757-7 Mise En Service

Régulateur intégré dans servomoteur linéaire type 5757-7
Mise en service abrégée : applications et configuration
Attention ! pour le montage, le raccordement électrique et la
mise en service, se référer aux consignes de sécurité de la notice
de montage et de mise en service EB 5757-7 FR
Application
Le servomoteur linéaire avec régulateur intégré type 5757-7 est
adapté pour la régulation de petits et moyens bâtiments, une ré-
gulation selon les conditions extérieures, pour une régulation à
consigne fixe ou selon une grandeur directrice (température
ambiante).

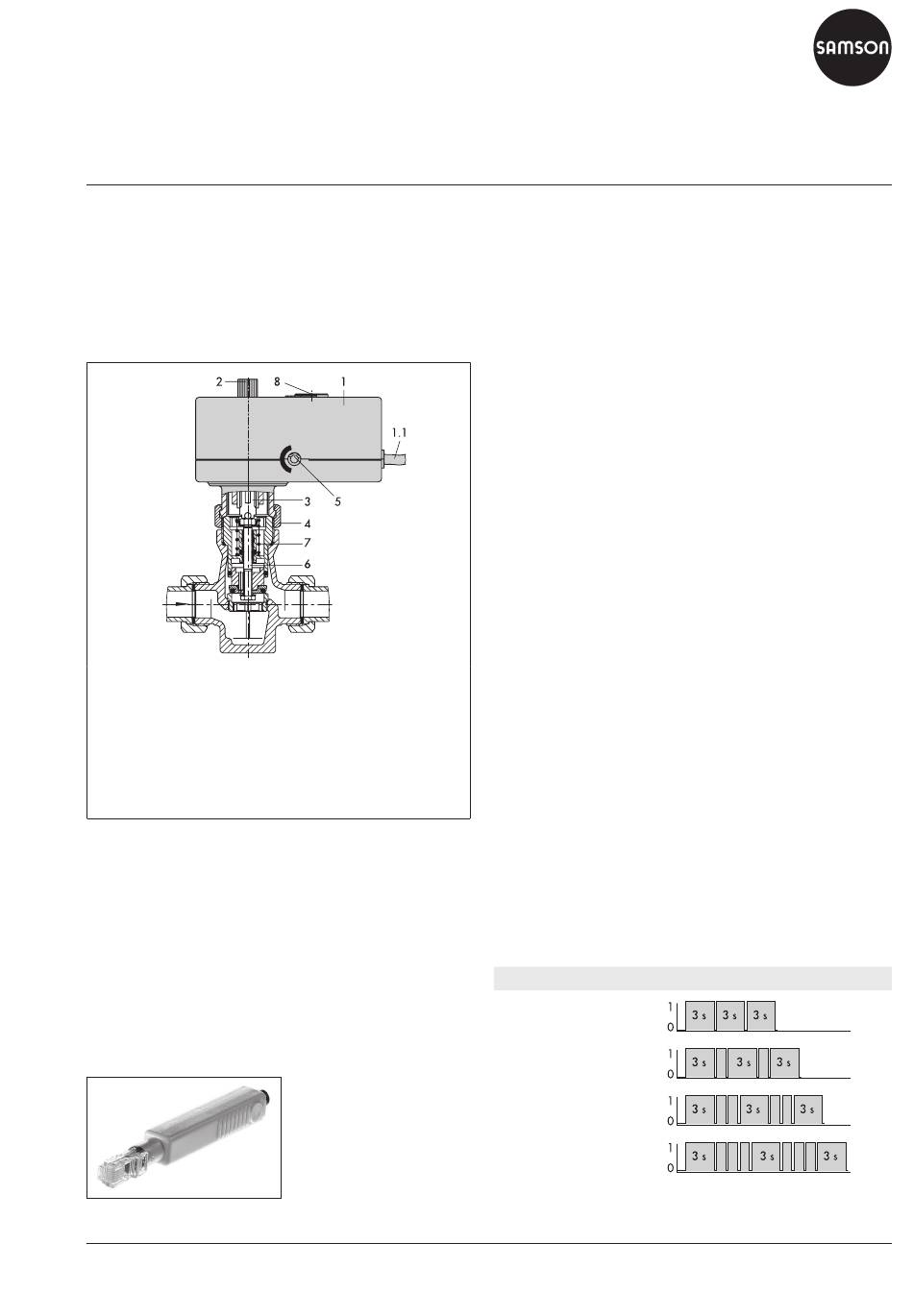

Montage
1 Régulateur intégré dans
servomoteur linéaire
1.1 Câble de raccordement
2 Commande manuelle
Manipulation
seulement hors tension
3 Tige de servomoteur
4 Ecrou à chapeau
Le régulateur combiné avec servomoteur linéaire ne doit pas
être monté vers le bas.
Etat de fonctionnement
Dès que le régulateur intégré est sous tension, le procédé d'ini-
tialisation se met en route. La tige de servomoteur sort, les LED
rouge et jaune s'allument. Lorsque la tige de servomoteur a at-
teint sa position finale, la LED rouge s'allume. La LED jaune
continue de clignoter et signale l'état de fonctionnement du ré-
gulateur intégré.
____________________________________________________
Utilisation du module mémoire référence n°1400-7697
5 Indicateur de course
6 Tige de clapet
7 Ressort de vanne
8 Couvercle, dessous
-raccord série -interface
(connecteur RJ 12),
commutateurs et LED
La transmission de données
entre le module mémoire et le
régulateur combiné s'effectue
au niveau de l'interface série
(prise RJ 12 sous le couvercle
(8)).
• Fonctionnement manuel
En fonction régulation, le régulateur intégré, avec l'aide du mo-
dule mémoire, peut être basculé en fonctionnement manuel.
La tige de servomoteur de la vanne de réglage sort ou entre en
fonction de la configuration du module mémoire.
Après avoir retiré le module mémoire du régulateur intégré, il
retourne à sa fonction de régulation.
• Transmission des données
Après l'introduction du module mémoire dans le régulateur in-
tégré les données sont transmises selon la configuration du mo-
dule mémoire.
(A) Ecriture automatique dans le module mémoire
– Fonctionnement : Le contenu complet du régulateur (réglage
#1 et #2) est transmis dans le module.
– Affichage : Double clignotement de la LED jaune
(B) Lecture automatique du module
– Fonctionnement : le contenu complet du module mémoire (ré-
glages #1 et #2) est transmis dans le régulateur, les réglages
précédents sont effacés.
– Affichage : la LED jaune clignote plusieurs fois
(C) Fonction copie
Après la fonction (A) le module est automatiquement reconfigu-
ré (B), pour que les données puissent être copiées dans le mo-
dule d'autres régulateurs intégrés de même type et de même
version.
Remarque : si un module mémoire vide ou chargé d'une configu-
ration d'un autre appareil est introduit dans le régulateur intégré,
la transmission des données s'effectue, indépendamment du statut
d'écriture/lecture, du régulateur vers le module mémoire.
______________________________________________________
Dysfonctionnements
La LED rouge indique les dysfonctionnements du régulateur intégré.
Lors d'une coupure de courant, la LED rouge clignote, chaque
sonde est équipée de sa propre séquence de clignotement.
Lors de dysfonctionnements de plusieurs sondes, le dysfonctionne-
ment est signalé en fonction de la priorité la plus importante
(priorité = sonde de départ).
Sonde Clignotant défaut
Sonde de départ
Sonde extérieure
Sonde de retour
Sonde d'ambiance/
Potentiomètre
Edition Octobre 2007
Temps
Temps
Temps
Temps
KA 5757-7 FR
