Instrucciones de instalación y mantenimiento
DETALLE DEL ENSAMBLAJE
SST3-MV
JUNTA DEL
ADAPTADOR
TORNILLO N.°
8-32 x 3-1/4" (2)
ARANDELA DE SELLADO (2): EL LADO
DE GOMA DE AMBAS ARANDELAS DEBE
APUNTAR HACIA LA BASE

Montaje en conducto oculto

El método de montaje en conducto oculto se muestra en la
Figura 3 de la página 45. Este método de montaje se recomienda
cuando una caja de conexiones o terminales existentes no tiene
tamaño suficiente para el modelo SST3-MV. Para este tipo de
montaje, se requiere una caja de salida Federal Signal modelo
NBL y una placa adaptadora. Se incluye un par de tornillos
de cabeza plana n.° 6-32 y n.° 8-32 con el equipo de montaje
oculto para sujetar la placa a la caja existente. Se suministran
dos tornillos de cabeza redonda n.° 10-32 de 1/4 pulgadas
para sujetar la caja NBL a la placa. También se suministra un
casquillo aislado para proteger los cables eléctricos que pasan
por el orificio precortado central de la caja NBL.
44

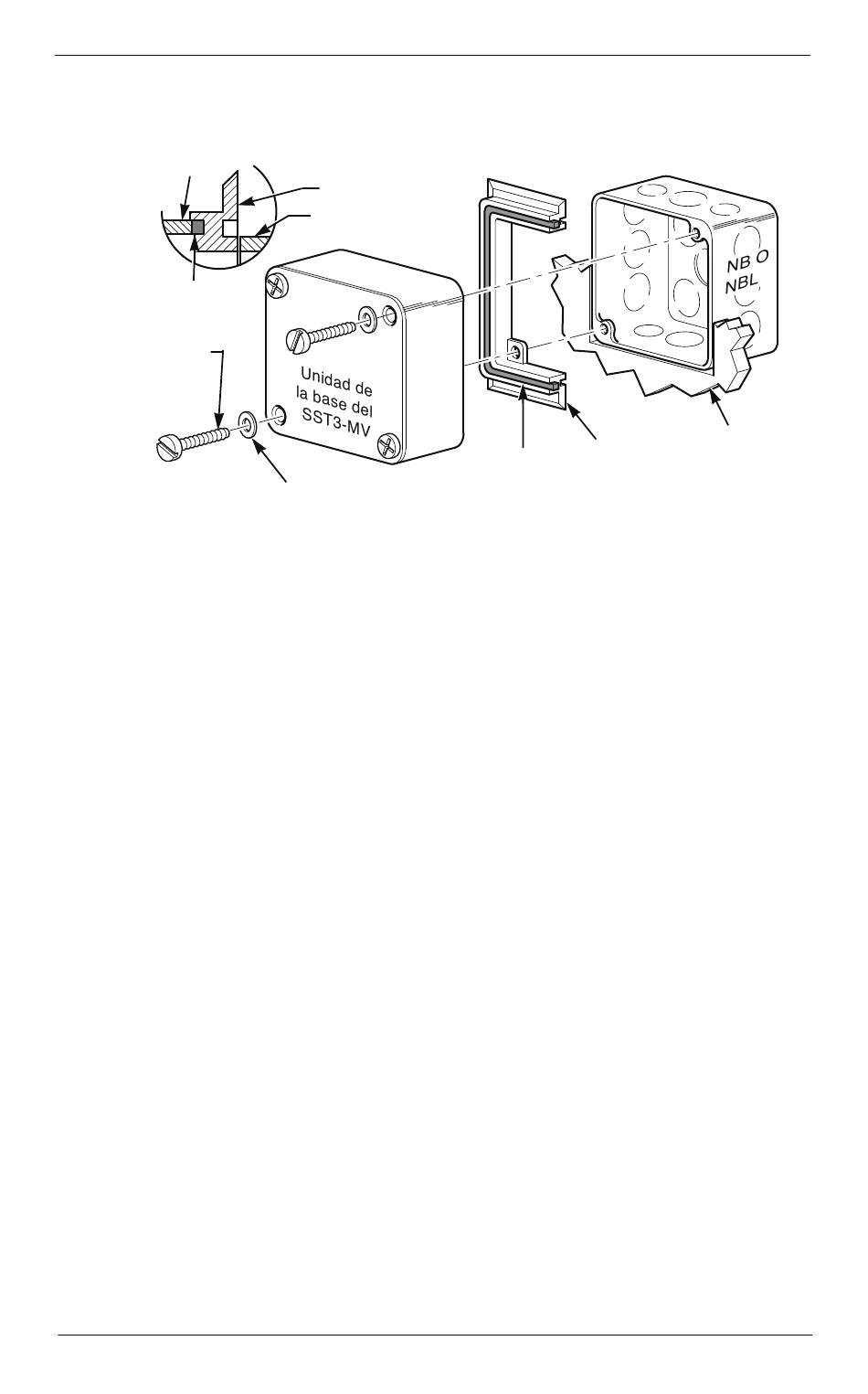

Figura 2 Montaje con una caja NB o NBL

ADAPTADOR
UNIÓN DE WB
Sirena electrónica modelo SST3-MV
ADAPTADOR
JUNTA DEL
(VISTA TRANSVERSAL)
ADAPTADOR
PARED
290A7410
