2. Installez l'Entretoise et l'Articulation
d'Ajustement dela lisse avec filet articulé
TRAPEX au trou percé dans la barrière du
SECTOR.
3. Remplacez la Barre Filetée dans le
premier point de la charnière de la barre
transversale avec la plus grande fournie
dans le kit de montage.
4. Placez également l'Entretoise de
l'Articulation d'Ajustement sur la Barre
Filetée avant de fixer l'Articulation
d'Ajustement sur la barre transversale.
8.4. Couper la barre
transversale
1. Réduisez la taille de la barre transversale
comme indiqué sur l'Image 13.
B
Articulation
d'ajustement
Entretoise
de l'articulation
d'ajustement

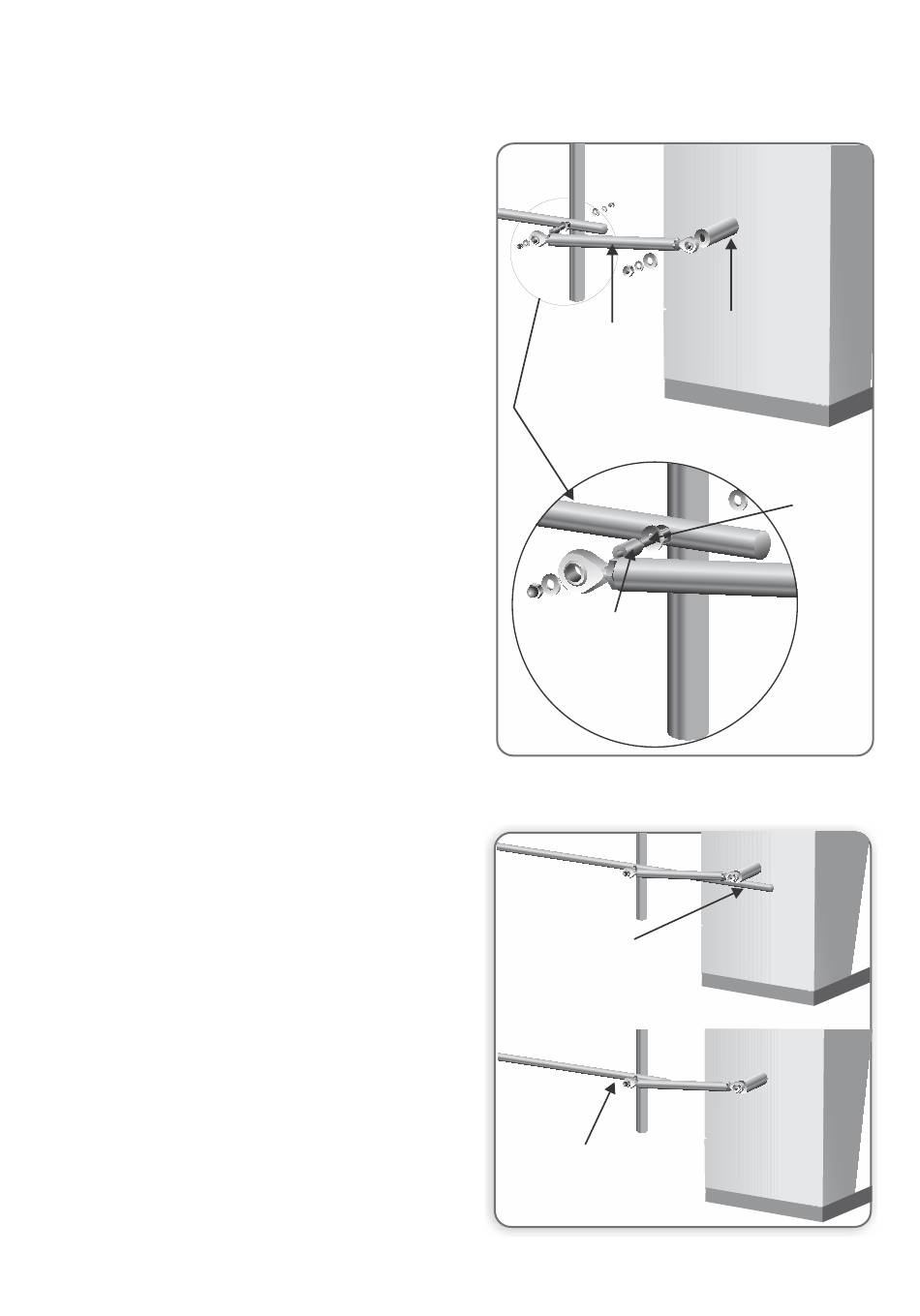

IMAGE 13. INSTALLER LA CHARNIÈRE
Barre
transversale
(avant la
découpe)
Barre
transversale
(après la
découpe)
IMAGE 14. RÉDUCTION DE LA TAILLE DE
page 10
Entretoise de la
clôture de
sécurité
Barre
filetée
DU BAS
LA BARRE TRANSVERSALE
