CONTRÔLE D'ÉTANCHÉITE DU CORPS DE CHAUFFE
Bouchonner Départ et Retour - Remplir d'eau par le robinet
de vidange en purgeant l'air par l'orifice de départ.
ATTENTION : Contrôler la montée en pression sans
dépasser 5 bar au manomètre. Laisser 10 minutes
sous pression.
4 . 5 Montage des accessoires et brûleur

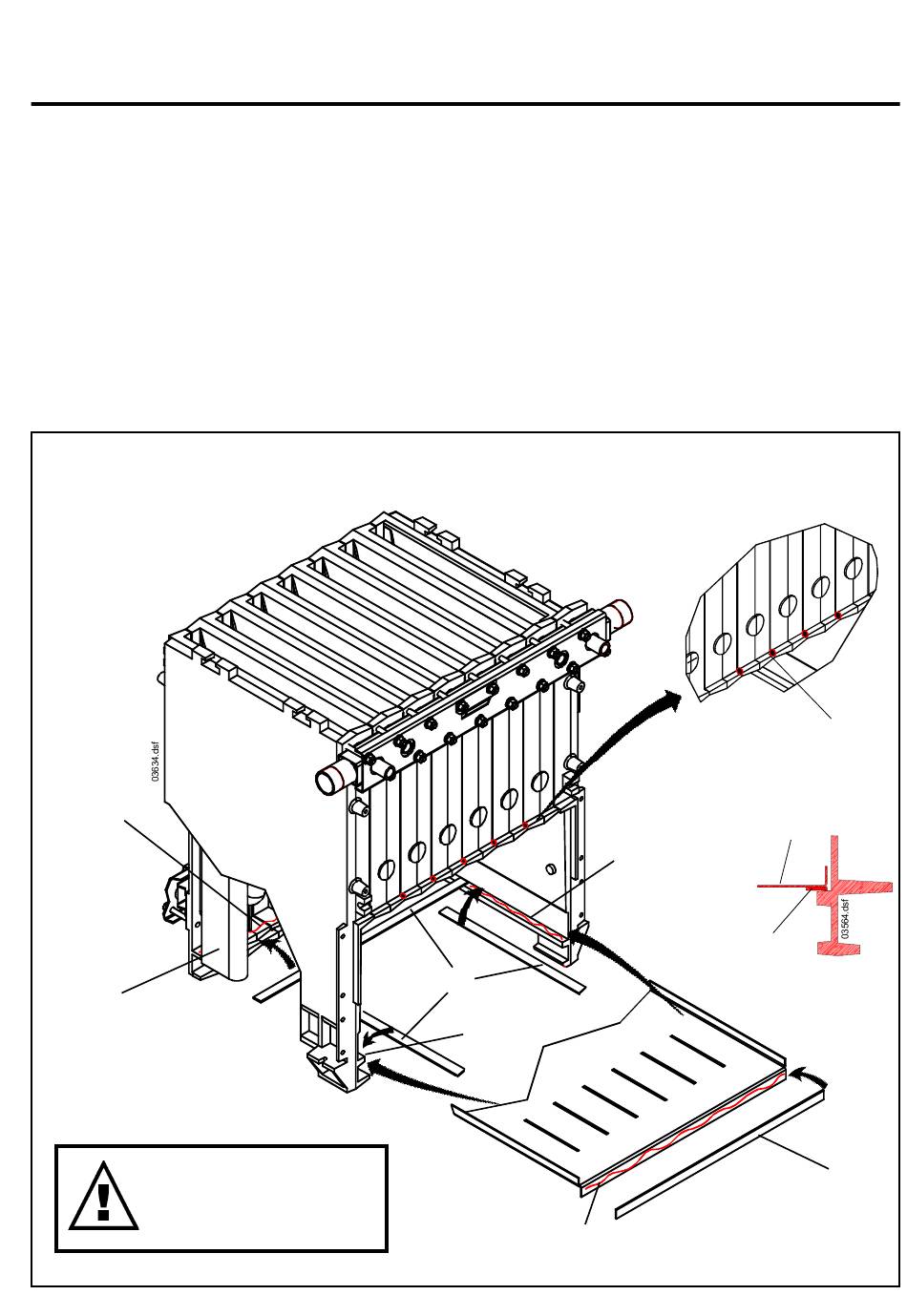

FOND CHAMBRE DE COMBUSTION
• Inserrer les calorifuges (E) entre les bras d'eau des
éléments au fond du foyer.
A : Cordon de colle néoprène
B : Feutre céramique 20 x 3
C : Tôle de fond
D : Point de silicone
E : Calorifuge
A
E
Lire attentivement :
le § 4.5 Fond chambre
de combustion
• Placer de la colle néoprène (A) (tube livré avec corps
démonté) sur les bords du foyer, bas droit, bas gauche et
sur le retour arrière.
• Poser les feutres céramique (B) sur la colle encore fraiche.
• Poser la tôle du fond (C) pli frontal vers le bas sur les
feutres (B).
• Mettre de la colle néoprène (A) sur le pli frontal de la tôle
(C) et placer dessus le feutre céramique (B).
• Mettre un point de silicone (D) (cartouche jointe) sur les
retours avant des éléments (Fig. 14).
A
B
A
C
A
13
D
C
B
B
Fig. 14
Réf. : CH - 584 - A
