 11 Spectromètre avec chambre de passage
1 Transmetteur
2 Memosens Wave CAS80E
3 Chambre de passage
4 Système de support

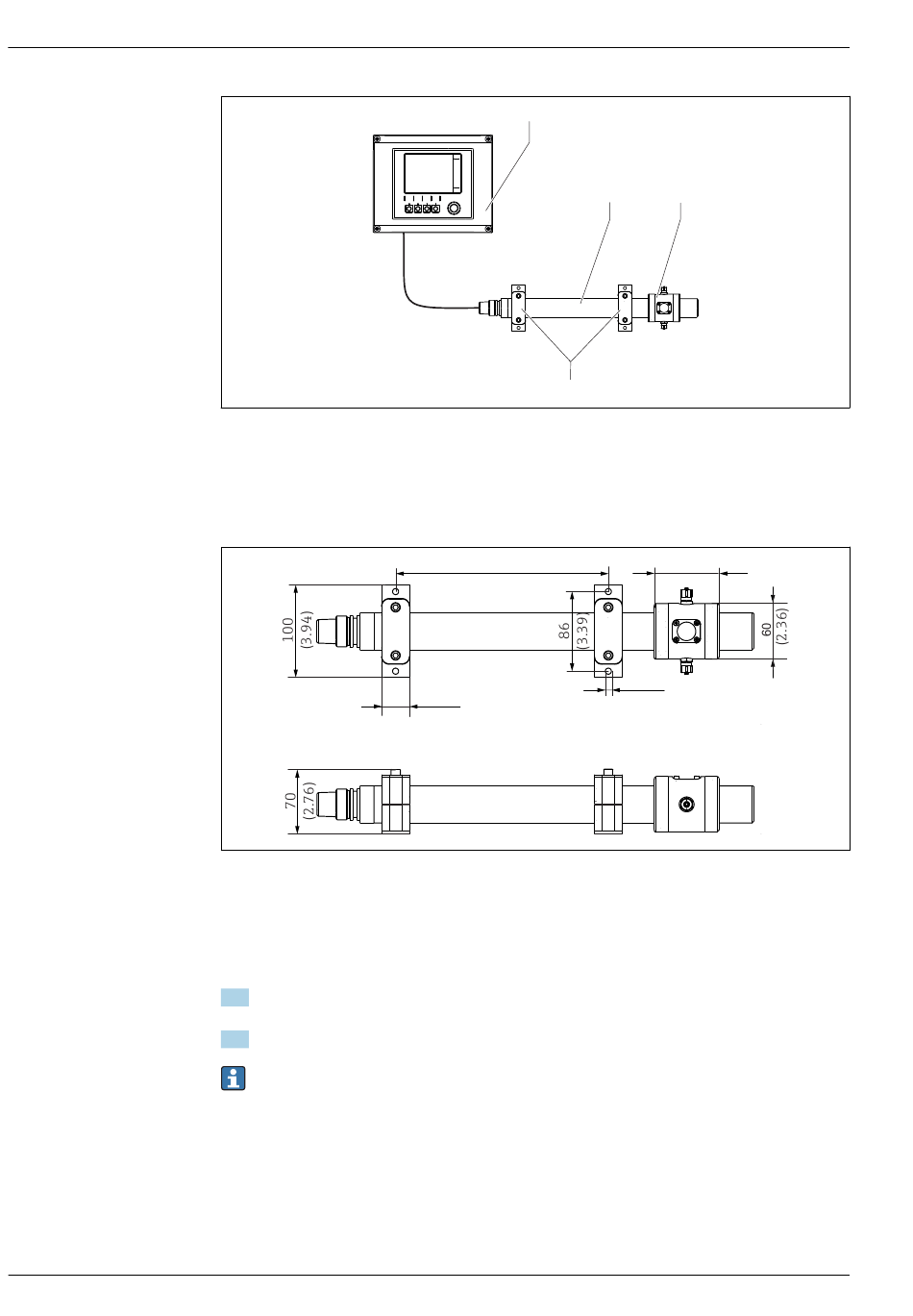

 12 Dimensions. Dimensions : mm (in)
** Longueur variable
Fixation du système de support
Monter le spectromètre en position horizontale comme suit :
1. Percer des trous pour les pinces d' a ncrage dans un mur ou une façade d' a rmoire électrique. Ce
faisant, respecter les dimensions indiquées dans →  12,  14 .
2. Fixer les pinces d' a ncrage.
Les fixations requises (par ex. vis et chevilles) ne sont pas comprises dans la livraison du kit et
doivent être fournies par le client.
1
4
**
30
(1.18)
Memosens Wave CAS80E
2 3
70
(2.76)
Ø 6.5
(0.26)
