MANUEL DE L'OPÉRATEUR
MODÈLE N° 201081

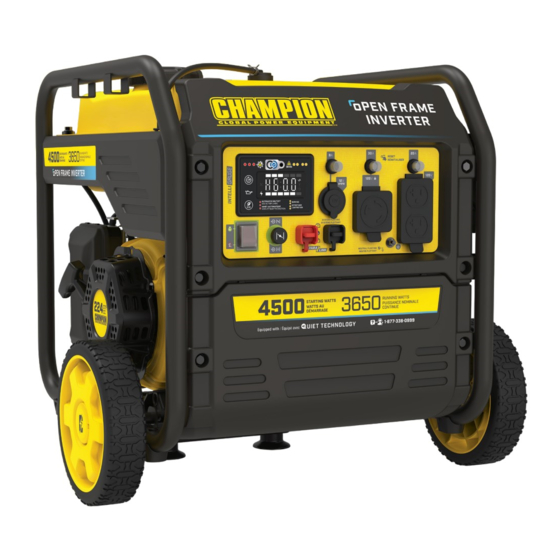

ONDULEUR à cADRE OUvERT 4500 W
ENREGISTREZ VOTRE PRODUIT
EN LIGNE
sur www.championpowerequipment.com
ou rendez-vous sur
championpowerequipment.com
CONSERVEZ CES INSTRUCTIONS. Ce manuel contient des informations importantes relatives à la sécurité qui doivent être lues et comprises avant l'utilisation du
produit. Dans le cas contraire, l'utilisateur s'expose à de graves blessures. Ce manuel doit être conservé avec le produit.
Les spécifications, descriptions et illustrations figurant dans ce manuel correspondent aux informations connues au moment de la publication, mais peuvent être
modifiées sans préavis.
Ce produit répond aux exigences ANSI/PGMA G300 (Sécurité et performance des génératrices portatives) de la PGMA G300-2018 (Association des fabricants de
génératrices portatives).
Couvert par un ou plusieurs des brevets américains suivants: 10,862,414 et autres brevets américains et étrangers en instance.
REV 20210907
Champion Power Equipment, Inc., Santa Fe Springs, CA États-Unis

Publicité

Table des Matières
loading

Manuels Connexes pour Champion Global Power Equipment 201081

Sommaire des Matières pour Champion Global Power Equipment 201081

  • Page 1 MANUEL DE L’OPÉRATEUR MODÈLE N° 201081 ONDULEUR à cADRE OUvERT 4500 W ENREGISTREZ VOTRE PRODUIT EN LIGNE sur www.championpowerequipment.com ou rendez-vous sur championpowerequipment.com CONSERVEZ CES INSTRUCTIONS. Ce manuel contient des informations importantes relatives à la sécurité qui doivent être lues et comprises avant l’utilisation du produit.

  • Page 2: Sécurité Du Monoxyde De Carbone : Vue D'ensemble

    SÉCURITÉ DU MONOXYDE DE CARBONE : VUE D’ENSEMBLE Comme le seul moyen sûr d’utiliser une génératrice portable, prendre votre générateur à l’extérieur est absolument obligatoire pour garder votre famille à l’abri du monoxyde de carbone. Mais il y a encore plus que vous pouvez faire.

  • Page 3: Table Des Matières

    TABLE DES MATIÈRES 201081 - ONDULEUR à cADRE OUvERT 4500 W TABLE DES MATIÈRES Entretien ............Nettoyage de la génératrice ........Introduction ...........

  • Page 4: Introduction

    INTRODUcTION 201081 - ONDULEUR à cADRE OUvERT 4500 W INTRODUcTION DÉFINITIONS DE SÉcURITÉ Félicitations pour votre achat d’un produit de Champion Power Les pictogrammes de sécurité visent à attirer votre attention sur Equipment (CPE). CPE conçoit, fabrique et offre un soutien les dangers potentiels.

  • Page 5: Instructions Importantes Relatives À La Sécurité

    201081 - ONDULEUR à cADRE OUvERT 4500 W INSTRUcTIONS IMPORTANTES RELATIvES à LA SÉcURITÉ INSTRUcTIONS IMPORTANTES DANGER  RELATIvES à LA SÉcURITÉ Utilisez toujours l’équipement avec ses dispositifs de protection en place. DANGER  Les pièces rotatives peuvent s’enchevêtrer autour des mains, L’échappement de la génératrice contient du monoxyde de...
  • Page 6 201081 - ONDULEUR à cADRE OUvERT 4500 W INSTRUcTIONS IMPORTANTES RELATIvES à LA SÉcURITÉ AvERTISSEMENT MISE EN GARDE   Une étincelle peut se produire lorsque le fil de bougie est retiré Démarrez la génératrice et laissez le moteur se stabiliser avant et représente un risque d’incendie ou d’électrocution.

  • Page 7: Sécurité Concernant Le Carburant

    201081 - ONDULEUR à cADRE OUvERT 4500 W INSTRUcTIONS IMPORTANTES RELATIvES à LA SÉcURITÉ Sécurité concernant le carburant Lors du démarrage de la génératrice : NE tentez PAS de démarrer une génératrice endommagée. DANGER  Toujours assurez-vous que le bouchon du réservoir d’essence, L’ESSENCE ET LES VAPEURS D’ESSENCE SONT...

  • Page 8: Étiquettes De Sécurité Et De Données

    201081 - ONDULEUR à cADRE OUvERT 4500 W INSTRUcTIONS IMPORTANTES RELATIvES à LA SÉcURITÉ Étiquettes de sécurité et de données Ces étiquettes vous indiquent les risques possibles pouvant causer des blessures graves. Lisez attentivement leur signification. Si ces étiquettes sont absents ou difficiles à lire, communiquez avec l’équipe de soutien technique pour en obtenir de nouveaux.

  • Page 9: Pictogrammes De Sécurité

    201081 - ONDULEUR à cADRE OUvERT 4500 W INSTRUcTIONS IMPORTANTES RELATIvES à LA SÉcURITÉ Pictogrammes de sécurité Les symboles suivants peuvent être utilisés avec ce produit. Veuillez vous familiariser avec ces symboles et apprendre leur signification. L’interprétation adéquate des symboles vous permettra d’utiliser le produit de façon plus sécuritaire.

  • Page 10: Pictogrammes De Fonctionnement

    201081 - ONDULEUR à cADRE OUvERT 4500 W INSTRUcTIONS IMPORTANTES RELATIvES à LA SÉcURITÉ Pictogrammes de fonctionnement Les symboles suivants peuvent être utilisés avec ce produit. Veuillez vous familiariser avec ces symboles et apprendre leur signification. L’interprétation adéquate des symboles vous permettra d’utiliser le produit de façon plus sécuritaire.

  • Page 11: Pictogrammes De Guide De Démarrage Rapide

    201081 - ONDULEUR à cADRE OUvERT 4500 W INSTRUcTIONS IMPORTANTES RELATIvES à LA SÉcURITÉ Pictogrammes de guide de démarrage rapide Les symboles suivants peuvent être utilisés avec ce produit. Veuillez vous familiariser avec ces symboles et apprendre leur signification. L’interprétation adéquate des symboles vous permettra d’utiliser le produit de façon plus sécuritaire.

  • Page 12: Commandes Et Caractéristiques

    ET cARAcTÉRISTIqUES 201081 - ONDULEUR à cADRE OUvERT 4500 W cOMMANDES ET cARAcTÉRISTIqUES Lisez ce manuel d’utilisation avant d’utiliser votre génératrice. Apprenez à repérer et à vous servir des commandes et des caractéristiques. Conservez ce manuel pour le consulter ultérieurement.

  • Page 13: Panneau Des Commandes

    ET cARAcTÉRISTIqUES 201081 - ONDULEUR à cADRE OUvERT 4500 W Panneau des commandes 1. DEL du CO Shield – La technologie du dispositif CO Shield ® PRISE éLECTRIqUE surveille l’accumulation de monoxyde de carbone (CO) toxique 12 VCC, 8 A (Prise Automobile régulée) produit par l’échappement du moteur lorsque la génératrice...

  • Page 14: Jauge Intelligente Avec Wattmètre

    ET cARAcTÉRISTIqUES 201081 - ONDULEUR à cADRE OUvERT 4500 W Jauge intelligente avec wattmètre Appareil de mesure à indication numérique à cinq modes affichant le compteur horaire, le temps total, la tension, les hertz et la sortie de puissance électrique.

  • Page 15: Industrie Canada : Ices-002

    ET cARAcTÉRISTIqUES 201081 - ONDULEUR à cADRE OUvERT 4500 W Industrie canada : IcES–002 Ce dispositif est conforme aux normes applicables au matériel radio exempté de licence. Le fonctionnement est assujetti aux deux conditions suivantes : 1. Cet appareil ne doit pas provoquer d’interférences nuisibles et 2.

  • Page 16: Assemblage

    ASSEMBLAGE 201081 - ONDULEUR à cADRE OUvERT 4500 W ASSEMBLAGE 3. Remettez le générateur en position verticale. Votre génératrice exige certaines tâches d’assemblage. Cet Installation de la trousse de roues appareil est livré sans contenir d’huile. Il faut en faire le plein d’essence et d’huile avant l’utilisation.

  • Page 17: Installation Du Pied Support

    ASSEMBLAGE 201081 - ONDULEUR à cADRE OUvERT 4500 W Ajout d’huile à moteur Installation du pied support 1. Retirez les gaines en caoutchouc des boulons soudés. AvERTISSEMENT  NE TENTEZ PAS de lancer ou de démarrer le moteur avant de l’avoir correctement rempli d’huile du type et de la quantité...

  • Page 18: Ajout De Carburant

    ASSEMBLAGE 201081 - ONDULEUR à cADRE OUvERT 4500 W Ajout de carburant DANGER  Les vapeurs d’essence sont hautement inflammables et extrêmement explosives. N’allumez PAS ET NE fumez PAS de cigarettes. Un incendie ou une explosion peut provoquer des blessures graves ou mortelles.

  • Page 19: Mise À La Terre

    ASSEMBLAGE 201081 - ONDULEUR à cADRE OUvERT 4500 W 3. Le niveau de carburant approximatif est indiqué sur la jauge à AvIS  carburant située en haut du réservoir. Le moteur de la génératrice fonctionne bien avec 10 % ou moins d’essence mélangée à...

  • Page 20: Fonctionnement

    FONcTIONNEMENT 201081 - ONDULEUR à cADRE OUvERT 4500 W – Les dispositifs électriques équipés d’une broche de mise à la Lorsque vous vous approchez de la génératrice pour chercher la cause de l’arrêt automatique, un témoin à DEL rouge clignotant terre ne fonctionneront pas si la broche du réceptacle n’est pas fonctionnelle.

  • Page 21: Emplacement De La Génératrice

    FONcTIONNEMENT 201081 - ONDULEUR à cADRE OUvERT 4500 W Emplacement de la génératrice Faites réparer en appelant notre Équipe de soutien technique au 1 877 338-0999. La génératrice redémarre, mais continue de s’arrêter automatiquement. AvERTISSEMENT  Le dispositif CO Shield détecte l’accumulation de monoxyde de...

  • Page 22: Protection Contre Les Surtensions

    FONcTIONNEMENT 201081 - ONDULEUR à cADRE OUvERT 4500 W 3. Tournez le robinet d’alimentation en combustible en position AvERTISSEMENT  « OUVERT ». Les gaz d’échappement et le silencieux seront chauds pendant le fonctionnement de la génératrice. Si un refroidissement ou un espace de circulation d’air n’est pas adéquat ou si la génératrice est bloquée ou contenue, les températures...

  • Page 23: Raccordement Des Charges Électriques

    FONcTIONNEMENT 201081 - ONDULEUR à cADRE OUvERT 4500 W Raccordement des charges électriques 7. Dès que le moteur démarre, déplacez l’étrangleur à la position « EN MARCHE ». Laissez le moteur se stabiliser et se réchauffer pendant quelques minutes après le démarrage.

  • Page 24: Ne Surchargez Pas La Génératrice

    FONcTIONNEMENT 201081 - ONDULEUR à cADRE OUvERT 4500 W Ne surchargez pas la génératrice 5. Laissez le moteur se stabiliser. 6. Branchez et mettez le deuxième dispositif sous tension. Capacité 7. Laissez le moteur se stabiliser. Suivez ces étapes simples pour calculer les puissances (watts) de fonctionnement et de démarrage nécessaires à...

  • Page 25: Fonctionnement En Parallèle

    Fonctionnement en parallèle AvERTISSEMENT  Le modèle de Champion 201081 est prêt pour la mise en Ne faites pas fonctionner un dispositif branché dans une parallèle et fonctionner en parallèle avec un autre appareil de prise de 12 VCC. Lorsque vous rechargez un appareil, ne le Champion afin d’augmenter la puissance électrique totale.

  • Page 26: Déplacement De La Génératrice

    FONcTIONNEMENT 201081 - ONDULEUR à cADRE OUvERT 4500 W Déplacement de la génératrice Fonctionnement en haute altitude La densité de l’air en haute altitude est inférieure à celle présente MISE EN GARDE  au niveau de la mer. La puissance du moteur est réduite, car le rapport air/carburant est inférieur.

  • Page 27: Entretien

    ENTRETIEN 201081 - ONDULEUR à cADRE OUvERT 4500 W ENTRETIEN changement d’huile pour moteur Changez l’huile lorsque le moteur est chaud. Reportez-vous à la Assurez-vous que la génératrice reste propre et rangée spécification de l’huile pour sélectionner la qualité d’huile adaptée correctement.

  • Page 28: Nettoyage Du Filtre À Air

    ENTRETIEN 201081 - ONDULEUR à cADRE OUvERT 4500 W 3. Inspectez l’électrode de la bougie. Elle doit être propre et 3. Retirez la grille du pare-étincelles. sans usure afin de produire l’étincelle requise au démarrage. 4. Retirez soigneusement tous les dépôts de carbone de la grille 4.

  • Page 29: Rangement

    RANGEMENT 201081 - ONDULEUR à cADRE OUvERT 4500 W 4. Laissez fonctionner la génératrice jusqu’à ce que le moteur 5 PREMIÈRES hEURES (RODAGE) s’arrête par manque d’essence. Cela prend généralement — Changement d’huile quelques minutes. 5. Appuyez sur l’interrupteur de moteur pour le mettre en TOUTES LES 50 hEURES OU ANNUELLEMENT...

  • Page 30: Rangement À Long Terme (Plus D'un An)

    RANGEMENT 201081 - ONDULEUR à cADRE OUvERT 4500 W Préparation après le rangement 6. Option 2 : Fonctionnement à sec 6a. Pendant que la génératrice fonctionne, tournez le robinet AvIS  d’alimentation en combustible à la position « FERMÉ » et laissez fonctionner la génératrice jusqu’à ce que Si la génératrice a été...

  • Page 31: Fiche Technique

    FIcHE TEcHNIqUE 201081 - ONDULEUR à cADRE OUvERT 4500 W FIcHE TEcHNIqUE Spécifications de l’huile ÉVITEZ DE TROP REMPLIR. Spécifications de la génératrice Type ........* Voir le tableau ci-dessous Modèle de génératrice ........

  • Page 32: Dépannage

    DÉPANNAGE 201081 - ONDULEUR à cADRE OUvERT 4500 W DÉPANNAGE Problème Cause Solution Pas de carburant. Ajoutez du carburant. Bougie défectueuse. Remplacez la bougie. Remplissez le carter au niveau approprié. Faible niveau d’huile. Placez la génératrice sur une surface plane et à...
  • Page 33 DÉPANNAGE 201081 - ONDULEUR à cADRE OUvERT 4500 W Problème Cause Solution Panne d’essence. Remplissez le réservoir d’essence. Remplissez le carter au niveau approprié. Placez Faible niveau d’huile. la génératrice sur une surface plane et à niveau. Déplacez la génératrice dans un espace extérieur ouvert.
  • Page 34 DÉPANNAGE 201081 - ONDULEUR à cADRE OUvERT 4500 W Problème Cause Solution Déplacez la génératrice dans un espace extérieur ouvert. Dirigez l’échappement loin des personnes et des bâtiments. Allez à l’air frais et consultez un médecin en cas de maladie, de vertige ou de faiblesse.
  • Page 35 DÉPANNAGE 201081 - ONDULEUR à cADRE OUvERT 4500 W Problème Cause Solution Limiteur de régime défectueux. Appelez le service d’assistance téléphonique. La valve du carburant est sale. Nettoyez la valve du carburant. Le carburateur est sale et pauvre. Appelez le service d’assistance téléphonique.

  • Page 36: Garantie

    GARANTIE 201081 - ONDULEUR à cADRE OUvERT 4500 W GARANTIE * normal n’est pas couvert par cette garantie. Il n’est pas nécessaire qu’il soit effectué à un établissement ou par une personne autorisé CHAMPION POWER EQUIPMENT par CPE. GARANTIE LIMITÉE DE TROIS (3) ANS...
  • Page 37 GARANTIE DU SYSTÈME ANTIPOLLUTION DE CHAMPION POWER EQUIPMENT, INC. (CPE) ET DE L’AGENCE DE PROTECTION ENVIRONNEMENTALE DES ÉTATS-UNIS (E.P.A. DES É.-U.) Votre moteur Champion Power Equipment (CPE) répond aux normes d’émissions de l’EPA des É.-U. VOS DROITS ET OBLIGATIONS CONCERNANT LA GARANTIE : L’EPA des É.-U.

  • Page 38: Voici Les Clauses Précises Concernant La Couverture De Garantie De Votre Système Antipollution

    GARANTIE DU SYSTÈME ANTIPOLLUTION Voici les clauses précises concernant la couverture de garantie de votre système antipollution : 1. CHAMP D’APPLICATION : Cette garantie s’applique aux petits moteurs de véhicule hors route de modèle 1997 et et plus récent.La période de garantie du système antipollution commence à la date de livraison du nouveau moteur à son premier acheteur et utilisateur final et continue pendant 24 mois consécutifs.

  • Page 39: Systèmes Couverts Par La Présente Garantie

    3j. Des pièces d’appoint ou modifiées non approuvées ne doivent pas être utilisées pour modifier ou réparer un moteur CPE. L’utilisation de telles pièces annulera la garantie du système antipollution et sera un motif suffisant pour rejeter une réclamation faites au titre de la garantie du système antipollution. CPE n’est pas responsable en vertu des présentes pour les défaillances des pièces garanties d’un moteur CPE causées par l’utilisation d’une telle pièce d’appoint ou modifiée non approuvée.
