Sécurité fonctionnelle – Manuel supplémentaire pour la série SK 250E-FDS
4.2.3 Connexion des câbles de commande
Le branchement électrique est exclusivement effectué à l'aide de fiches sur l'appareil.
4.2.3.1

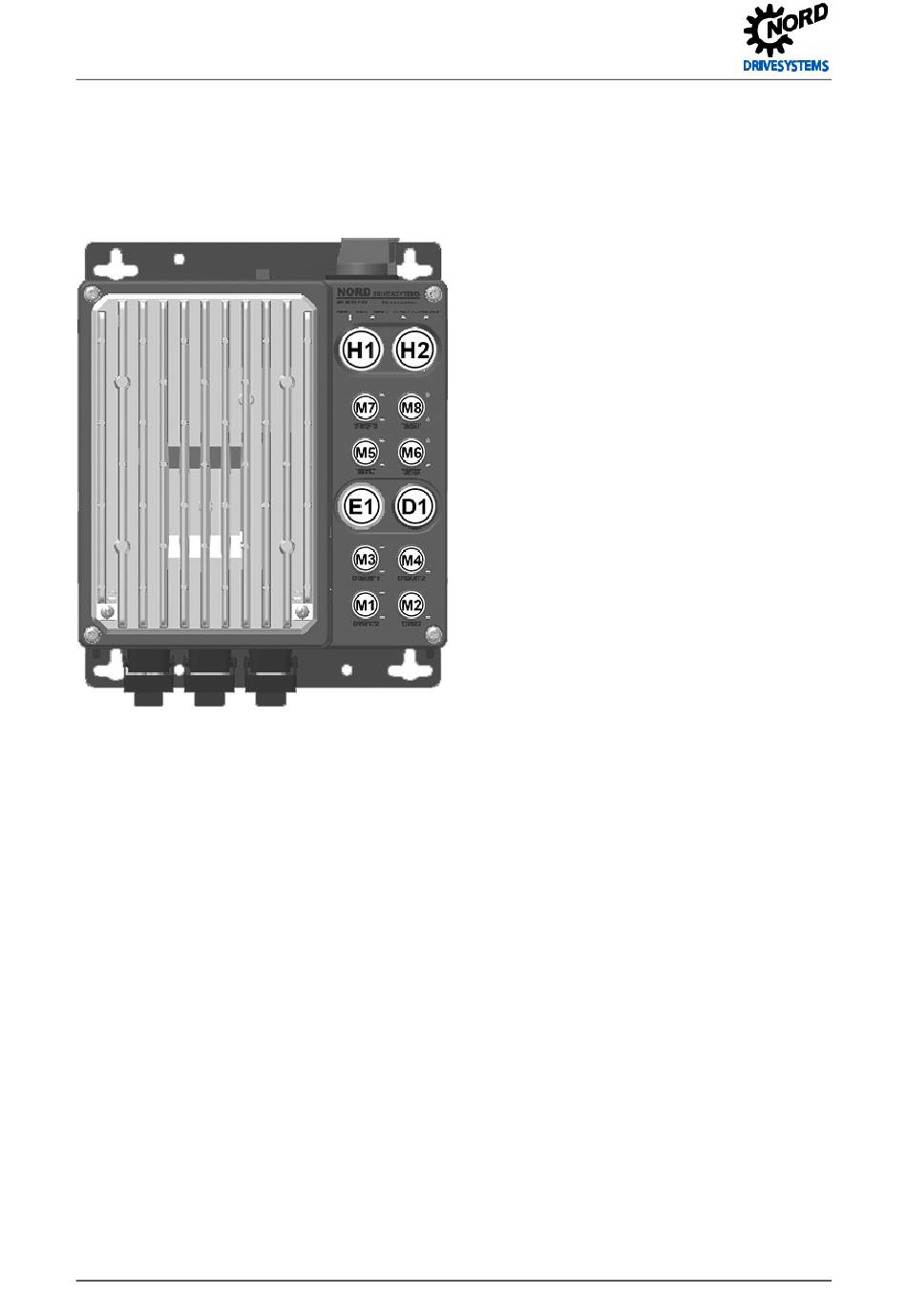

Niveau de commande
22
Position :
avant
L'équipement et les fonctions des différents
emplacements d'éléments optionnels sont
variables. Ils sont influencés directement
par la spécification donnée par le client,
mais aussi indirectement par d'autres
caractéristiques d'équipement.
Les significations des DEL affectées à
chaque emplacement d'élément optionnel
en dépendent également.
D1 =
Ouverture pour le diagnostic
E1 =
Indications d´état (DEL)
H1 =
Élément de commande 1
H2 =
Élément de commande 2
M1 =
...
Connexions de signaux
M8 =
BU 0235 fr-2917
