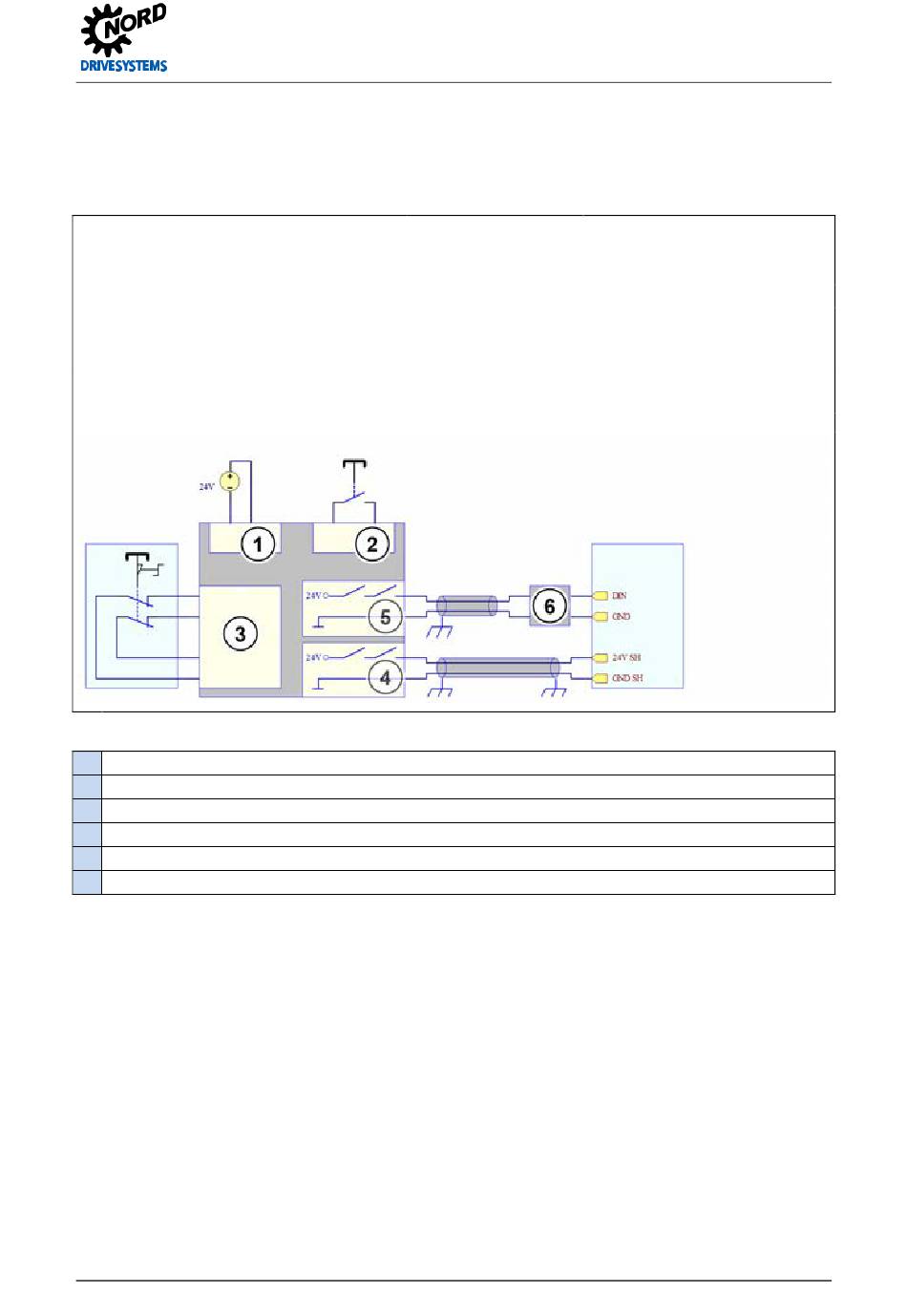

3.4.2 Fonction SS1
Une entrée digitale est toujours nécessaire pour réaliser la fonction SS1. Un processus de freinage à
exécuter par le variateur de fréquence est initié par cette entrée digitale. Pour cela, l'entrée digitale
utilisée est paramétrée sur la fonction « 11 » (Arrêt rapide).
Bouton
Commutateur de sécurité
d'arrêt
d'urgence
1)
Câbles blindés pour l'exclusion des défauts conformément à DIN EN ISO 13849-2
1
Tension d'alimentation
2
Circuit de remise à zéro
3
Circuit d'entrée avec détection des courts-circuits transversaux
4
Sortie de sécurité 1 (temporisée)
5
Sortie de sécurité 2
6
Filtre pour OSSD (en option) – nécessaire uniquement dans un environnement à fortes perturbations
L'actionnement du bouton d'arrêt d'urgence (exigence de la fonction de sécurité) entraîne d'abord le
déclenchement d'un processus de freinage commandé via une entrée digitale « DIN ». À cet effet, il
convient de s'assurer que l'entraînement s'est immobilisé dans le temps d'arrêt rapide P426
paramétré. La fonction STO est déclenchée après écoulement d'un temps de temporisation
commandé par le commutateur de sécurité. Le temps de temporisation doit être mesuré de sorte que
la temporisation soit supérieure au temps d'arrêt rapide plus l'injection CC P559. Le temps de
temporisation doit être formé de manière sécurisée.
Après écoulement du temps de temporisation mentionné ci-dessus, défini dans le commutateur de
sécurité, le variateur de fréquence passe dans tous les cas à la fonction STO. Cela s'applique
également en cas de défaillance du freinage commandé.
Pour le raccordement de chaque sortie de sécurité, il faut utiliser un câble blindé séparé ! En cas
d'utilisation d'un commutateur de sécurité avec des sorties OSSD à surveillance des courts-circuits
transversaux, les lignes des deux sorties de sécurité peuvent être conduites dans un même câble
blindé.
BU 0235 fr-2917
Câbles blindés
Remise à
zéro
3 Description des fonctions
1)
Variateur de fréquence
Utilisation du
« blocage des
impulsions
sécurisé »
15
