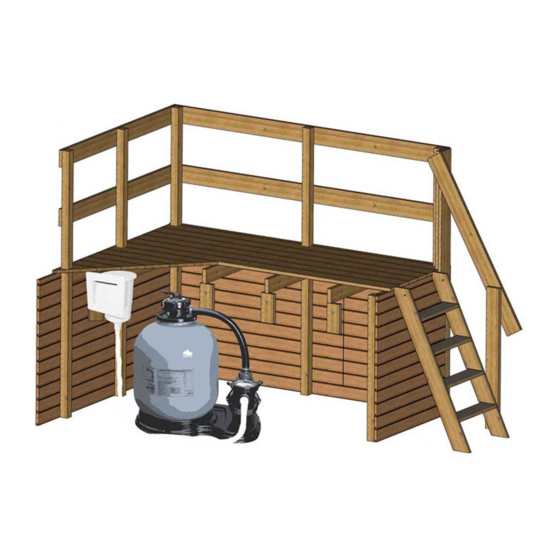

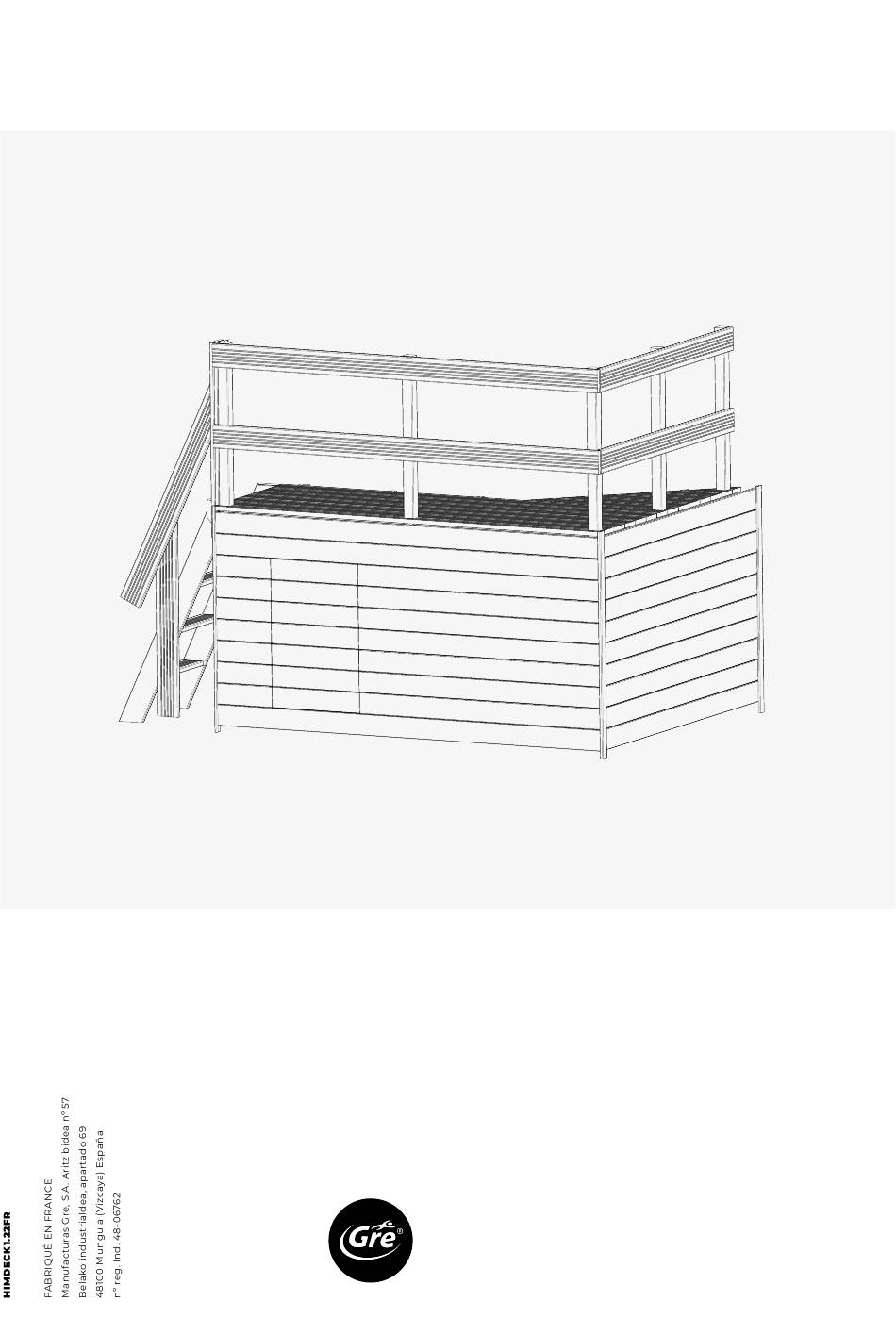

MANUEL DE MONTAGE
DECK1
Avant
de
proceder
au
montage,
veuillez
lire
attentivement les pages d'instructions relatives a tous
les composants du kit.
Conserver pour consultations ulterieures.
Photos et images non contractuelles.

Publicité

Table des Matières
loading

Manuels Connexes pour GRE DECK1

Sommaire des Matières pour GRE DECK1

  • Page 1 MANUEL DE MONTAGE DECK1 Avant proceder montage, veuillez lire attentivement les pages d’instructions relatives a tous les composants du kit. Conserver pour consultations ulterieures. Photos et images non contractuelles.
  • Page 2 03 - 07 08 - 09 Prèparation Conseils de du terrain. sécurité. 11 - 20 Éléments. Installation. 21 - 23 Garantie. Conservez cette page pour de futures réclamations et/ou retours.
  • Page 3 conseils de sécurité Conseils de sécurité. Safety precautions. Avant d’installer et d’utiliser, la piscine, veuillez requise en permanence (en gardant à l’esprit cas échéant) afin d’empêcher tout accès non lire attentivement, assimiler et respecter toutes que le risque de noyade est le plus élevé pour autorisé...

  • Page 4: Service Apres-Vente

    manuel de montage Sécurité d’emploi de la piscine → Incitez tous les utilisateurs, en particulier les → Si la piscine est recouverte d’une couverture, retirez-la entièrement de la surface de l’eau enfants, à apprendre à nager. ATTENTION → Apprenez les gestes qui sauvent (réanimation avant d’entrer dans e bassin.
  • Page 5 conseils de sécurité STORAGE INSTRUCTIONS. Cette palette doit être entreposée sur un sol plat, de préférence en béton Si la piscine va être immédiatement montée: NOTE: • Vérifier le contenu. Dans les deux cas, placer du poids • Procéder au montage le plus vite possible pour dessus pour assurer la maintient des éviter la déformation des pièces après avoir retiré...

  • Page 6: Fiche De Garantie Fabricant

    manuel de montage Impératif FICHE DE GARANTIE FABRICANT IMPORTANT: PISCINE CANELLE Piscine Bois RL 551 x 351 H119 All - 8 pans Sans ces numéros, la garantie ne sera pas couverte. Référence Designation Unité BOV551119 LOT Bois Pin V4 KITBCANELLE Bois Pin V4 786266 Sabot renfort 622564...

  • Page 7: Le Bois : Un Matériau Vivant

    garantie LE BOIS : UN MATÉRIAU VIVANT Le bois est un produit naturel, les f issures apparentes dans le f il du bois sont tout à fait normales et ne modifient pas les caractéristiques L’écoulement de résine est un phénomène naturel de résistance du bois.
  • Page 8 manuel de montage Préparation du terrain. 1000 1358 1667...
  • Page 9 prèparation du terrain SUPERFICIE NÉCESSAIRE Ref. 7900892 SAFRAN 2 + DECK L: 8,47 x A: 4,57 x AL: 0,17 m = 6,58 m de béton. 6520+1887=8407mm 50cm 1887mm 3568mm 6318mm 90º Ref. 790302 VASTO + DECK L: 5,95 x A: 4,35 x AL: 0,10 m = 2,58 m de béton.
  • Page 10 manuel de montage Éléments réf. n description té CACHE L 22X56X1400 CORBELET 46X145X225 LAME 22X133X379 LAME 22X133X1095 LAME 22x133x1095 LAME 22x133x1655 LAME 22X133X2135 LAME 22X133X2135 LAME 22X133X2634 LAME 22X1332634 LIM F ECH 28/145/1.612 LIM G ECH 28/145/1.612 MARCHE ECH 28X145X586 MARG STD 28X145X115 MARG STD 28X145X260 MARG STD 28X145X405...
  • Page 11 installation Installation. ATTENTION : Dévisser les éléments de couleur foncée de votre piscine. REMARQUE : Avant d’installer le Deck, il est nécessaire de monter la piscine et de la remplir d’eau. Fig. 1...

  • Page 12: Montage Des Parois

    manuel de montage MONTAGE DES PAROIS réf. n description té LAME 22x133x1095 LAME 22x133x2135 6x90 POTEAU 68/68/1330 POTEAU 68/68/2358 LAME 22x133x1095 LAME 22x133x2135 6x90 6x90 Paroi 1 Fig. 2 6x90 6x90 6x90 6x90 6x90 Paroi 2 Fig. 3...
  • Page 13 installation Paroi 1 6x90 réf. n description té 6x90 LAME 22x133x2634 LAME 22x133x2634 Unissez les deux parois à l’aide de 2 lames (36 et 5). 1667 6x90 6x90 Paroi 3 Paroi 2 Fig. 4 ATTENTION : Il faut couper la languette (pièce mâle) de la 6x90 lame inférieure (5) tel qu’indiqué...
  • Page 14 manuel de montage ref nº description LAME 22x133x2634 LAME 22x133x379 LAME 22x133x1655 TASSEAU 22x133x1124 POTEAU 68/68/2358 LAME 22x133x2634 Terminer le montage de la paroi 3. 6x90 6x90 Fig. 7 Fig. 8 6x90 6x90 6x90 6x90 1193 1193 Fig. 9 Fig. 10 4x40 4x40 Fig.

  • Page 15: Pose Des Fixations De La Plateforme

    4x60 installation POSE DES FIXATIONS DE LA PLATEFORME A. MONTAGE SUPPORT EN FORME DE « L » Tel qu'indiqué sur la fig. 9, positionner les deux panneaux 28 côte à côte pour former un support en forme de « L » qui sou- tiendra les éléments 27 et 29. réf.

  • Page 16: Fixation À La Piscine

    manuel de montage ref nº description SOLIVE 36/120/795 SOLIVE 36/120/841 SOLIVE 36/120/955 D. POSE DES AUTRES TRAVERSES Visser les pièces 25, 26 et 37. Il faut couper l’élément 37 avant de le visser. 20 4x60 Fig. 16 Fig. 17 20 4x60 ref nº description SUPPORT 36/120/250 E.

  • Page 17: Table Des Matières

    installation MONTAGE PLATEFORME ref nº description MARG STD 28x145x115 MARG STD 28x145x260 MARG STD 28x145x405 MARG STD 28x145x550 MARG STD 28x145x695 MARG STD 28x145x840 MARG STD 28x145x985 MARG STD 28x145x2634 Voici les étapes à suivre pour le montage adéquat de la plateforme : - Positionner les margelles (fig 19) (À...

  • Page 18: Montage Barrière Et Échelle

    manuel de montage MONTAGE BARRIÈRE ET ÉCHELLE ref nº description 4x60 MARG STD 28x145x1000 MARG STD 28x145x1795 MARG STD 28x145x2634 6x90 Fig. 23 ref nº description CORBELET 46x145x225 LIM D ECH 28/145/1.612 LIM G ECH 28/145/1.612 MARCHE ECH 28x145x586 Fig. 24 Fig.

  • Page 19: (Fig. 20)

    installation Dans le cas ou votre bassin est partiellement enterré, une recoupe de l’échelle est nécessaire pour adapter celle-ci à votre bassin. Pour des raisons de sécurité, si l’espace entre le sol et le premier échelon est compris entre 89 et 230 mm (cote A), fermez cet espace en f ixant la marche de l’échelle non utilisée, de telle sorte que la cote B soit inférieure à...

  • Page 20: Montage Barrière, Échelle Et Porte

    manuel de montage MONTAGE BARRIÈRE, ÉCHELLE ET PORTE réf. n description té MARG STD 28x145x1000 MARG STD 28x145x1200 MARG STD 28x145x1800 CACHE L 22x56x1400 PORTE 44x594x924 6x90 4x40 2 LADOS 4x40 Fig. 27 4x60 6x90 4x40 2 LADOS 4x40 Vue éclatée de la porte : détails extérieurs/structure intérieure.

  • Page 21: Certificat De Garantie

    ’e s t a vé ré , l a s o c i é té • Délai d’échange: 8 jours ouvrables.Dans le cadre du Manufacturas Gre se réserve le droit de facturer les remplacement d’un composant défectueux, le montage et le frais de port et autres frais divers au client.

  • Page 22: Avant-Propos

    • Merci de respecter les règlementations de l’Union Européenne comprendre l’installation de votre piscine. et d’aider à la protection de l’environnement. IMPORTANT: Manufacturas Gre, S.A. décline toutes responsabilités concernant la dalle en béton. REMARQUE : La dalle en béton doit être faite par un professionnel...

  • Page 23: Consignes De Securite

    garantie Avant-propos de numéros d’urgence à proximité du bassin. CONSIGNES DE SECURITE Sécurité d’emploi de la piscine Il est impératif de placer votre kit de filtration (filtre + pompe) → Incitez tous les utilisateurs, en particulier les enfants, à à au moins 3,5 m. du bassin afin d’éviter tout risque de choc apprendre à...
  • Page 24 MANUFACTURAS GRE S.A. Aritz Bidea, 57 BELAKO INDUSTRIALDEA, APARTADO 69, 48.100 - MUNGUIA (VIZCAYA) ESPAÑA. Telf.: (34) 94 674 11 16 · Fax: (34) 94 674 17 08 www.grepool.com Nº GARANTIA Nous nous réservons le droit de modifier totalement ou en partie les caractéristiques de nos articles ou le contenu de ce document sans...
