Câble de l'alimentation secteur et capacité de
l'équipement
- Utilisez une alimentation séparée pour l'unité extérieure et l'unité
intérieure.
- Prenez en compte les conditions ambiantes (température ambiante,
lumière directe du soleil, eau de pluie, etc.) lors du câblage et des
raccordements.
- La taille des câbles est la valeur minimale pour les câbles à fils
métalliques. La taille du câble d'alimentation doit être 1 rang plus
épaisse prenant en compte les chutes de la tension électrique
Assurez-vous que la tension d'alimentation ne descend pas plus de
10 %.
- Les exigences particulières en matière de câblage doivent se
conformer à la réglementation locale.
- Les câbles d'alimentation des composantes des appareils pour
l'extérieur ne doivent pas être plus légers qu'un câble flexible gainé
en polychloroprène.
- N'installez pas un interrupteur individuel ou une prise de courant pour
mettre hors tension chaque unité intérieure séparément.
AVERTISSEMENT
!
• Respectez les lois gouvernementales pour les normes techniques liées
à l'équipement électrique, aux réglementations sur le câblage et les
recommandations de chaque entreprise de production d'électricité.
• Assurez-vous d'utiliser les câbles spécifiés afin de ne pas appliquer des
forces externes aux connexions des bornes. Si les connexions ne sont
pas fermement reliées, vous risquez de provoquer une surchauffe ou
un incendie.
• Assurez-vous d'utiliser un interrupteur de protection contre les
surtensions adéquat.
Veuillez noter que les surtensions générées peuvent inclure un certain
volume de courant direct.
ATTENTION
!
• Tout lieu d'installation doit nécessiter l'installation d'un disjoncteur
différentiel. Si aucun disjoncteur différentiel n'est installé, cela peut
provoquer un choc électrique.
• N'utilisez que des disjoncteurs et des fusibles ayant la capacité
adéquate. L'utilisation d'un
fusible, de câbles ou de câbles en cuivre à capacité trop large peut
provoquer des dysfonctionnement de l'unité ou un incendie.

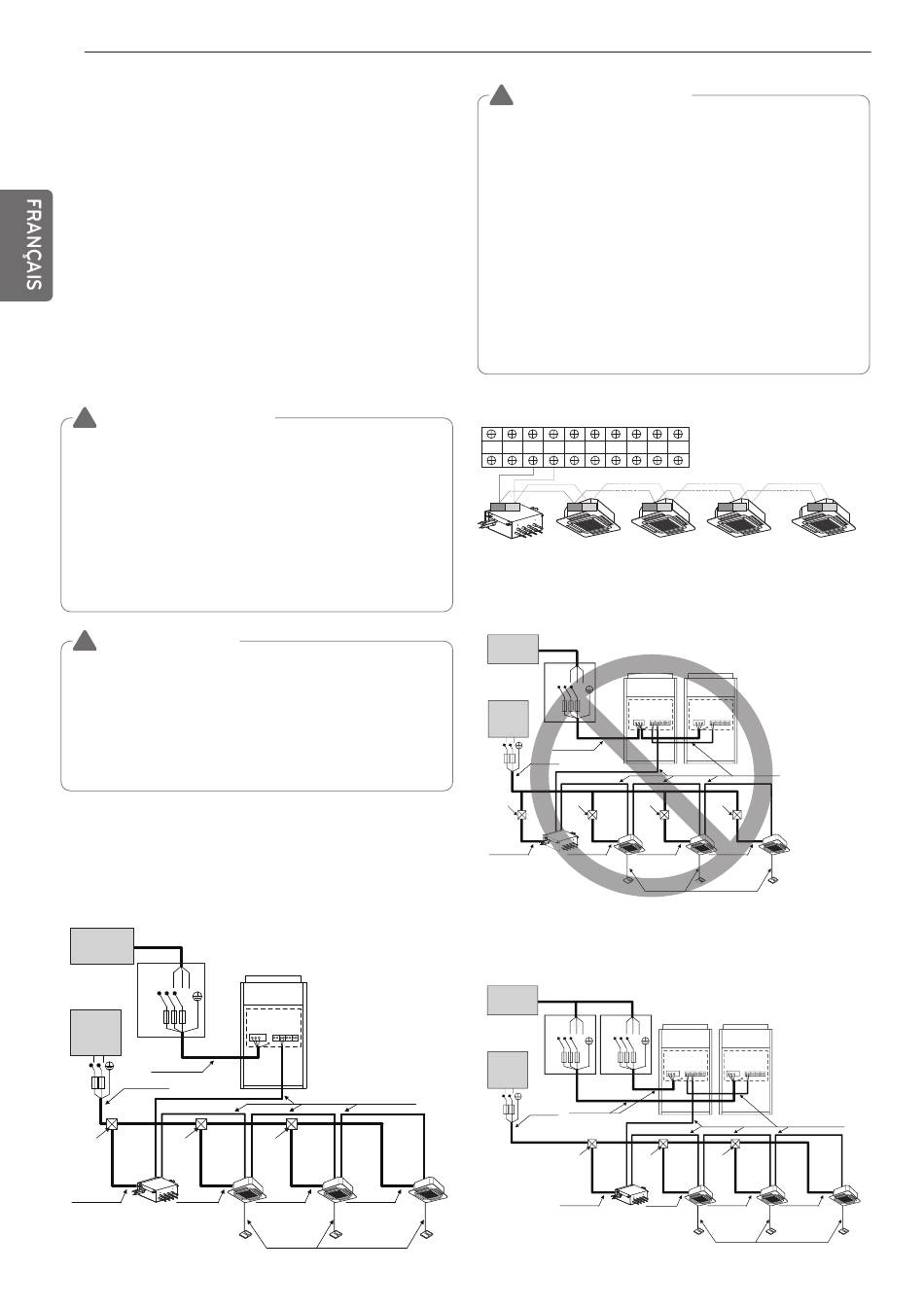

Câblage sur le terrin
208/230 V
Exemple de raccordement du câble de communication
1 Unité extérieure - 3 Ø, 208/230 V
Alimentation
électrique
Triphase 3 câbles
60 Hz 208/230 V
[Unité extérieure]
(commutateur principal)
R(L1) S(L2) T(L3)
Commutateur
ELCB
Alimentation
monophasée
60 Hz 208/230 V
L(L1) N(L2)
Ligne d'alimentation
(Câbles à 3 fils)
ELCB
Ligne d'alimentation
(Câbles à 2 fils)
Boîte de tirage
Boîte de tirage
(option du respo-
(option du respo-
nsable de
nsable de
l'installation)
l'installation)
HR unit
Ligne Ligne
d'alimentation d'alimentation
(Câbles à 2 fils) (Câbles à 2 fils)
Ligne de transmission
(Câbles à 2 fils)
Boîte de tirage
(option du respo-
nsable de
l'installation)
Ligne Ligne
d'alimentation d'alimentation
(Câbles à 2 fils) (Câbles à 2 fils)
Ligne de transmission
(Câbles à 3 fils)
[Unité intérieure]
AVERTISSEMENT
!
• Les lignes de base de l'unité intérieure sont requises pour la
prévention des accidents par choc électrique lors des fuites de
courant, des perturbations de la communication à cause des bruits
et des fuites du courant moteur (sans raccordement au tuyau).
• N'installez pas un commutateur individuel ou une sortie électrique
pour déconnecter séparément chacune des unités intérieures de
l'alimentation.
• Installez le commutateur principal qui puisse fermer toutes les sources
d'alimentation de manière intégrée parce que ce système est composé
d'un équipement alimenté par plusieurs sources.
• S'il existe la possibilité d'une phase inversée, d'une phase instable,
d'un arrêt momentané ou si l'alimentation est inconstante pendant
que le produit est en service, fixez un circuit de protection contre la
phase inversée au niveau local. Le fonctionnement du produit en
phase inversée peut briser le compresseur et d'autres composants.
• Lorsque vous utilisez des fils blindés, effectuez une mise à terre en
un seul point vers l'appareil extérieur pour la mise à terre des fils de
communication.
Entre l'unité extérieure maître et l'unité intérieure
SODU. B SODU. A IDU. B IDU. A CEN. B CEN. A DRY1 DRY2
A B 3(A) 4(B) 3(A) 4(B)
Unité HR
2 Unité extérieure - 3 Ø, 208/230 V
Lorsque la source d'alimentation est connectée en série entre les unités.
Alimentation
électrique
Triphase 3 câbles
60 Hz 208/230 V
[Maître]
(commutateur principal)
R(L1) S(L2) T(L3)
Commutateur
ELCB
Alimentation
monophasée
60 Hz 208/230 V
L(L1) N(L2)
Ligne d'alimentation
(Câbles à 3 fils)
ELCB
Ligne d'alimentation
(Câbles à 2 fils)
Boîte de tirage Boîte de tirage Boîte de tirage
(option du respo- (option du respo- (option du respo-
nsable de nsable de nsable de
l'installation) l'installation) l'installation)
HR unit
Ligne Ligne
d'alimentation d'alimentation d'alimentation
(Câbles à 2 fils) (Câbles à 2 fils) (Câbles à 2 fils)
Lorsque la source d'alimentation est reliée séparément à chaque unité
extérieure.
Alimentation
électrique
Triphase 3 câbles
60 Hz 208/230 V
(commutateur principal)
R(L1) S(L2) T(L3) R(L1) S(L2) T(L3)
Commutateur Commutateur
ELCB ELCB
Alimentation
monophasée
60 Hz 208/230 V
L(L1) N(L2)
ELCB
Ligne d'alimentation
Ligne d'alimentation
(Câbles à 3 fils)
(Câbles à 2 fils)
Boîte de tirage Boîte de tirage
(option du respo- (option du respo-
nsable de nsable de
l'installation) l'installation)
HR unit
Ligne
d'alimentation d'alimentation
(Câbles à 2 fils) (Câbles à 2 fils)
Maître
GND 12 V
Unité extérieure
3(A) 4(B) 3(A) 4(B)
[Esclave]
Ligne de transmission
(Câbles à 2 fils)
Boîte de tirage
(option du respo-
nsable de
l'installation)
Ligne Ligne
d'alimentation
(Câbles à 2 fils)
Ligne de transmission
(Câbles à 3 fils)
[Unité intérieure]
[Maître] [Esclave]
Ligne de transmission
(Câbles à 2 fils)
Boîte de tirage
(option du respo-
nsable de
l'installation)
Ligne Ligne Ligne
d'alimentation d'alimentation
(Câbles à 2 fils) (Câbles à 2 fils)
Ligne de transmission
(Câbles à 3 fils)
[Unité intérieure]
