16
A
A
Vers l'unité extérieure
B
Tuyauterie scellée
A
9. Le système s'arrêtera s'il y a une situation anormale telle qu'un volume de
réfrigérant excessif ou insuffisant. Dans ce cas, rectifiez toujours la charge
de l'unité. Lors du service technique, vérifiez toujours les remarques
concernant la longueur des tuyaux et le volume de réfrigérant
supplémentaire.
10. N'effectuez jamais une évacuation. Ceci risque non seulement
d'endommager le compresseur mais aussi de réduire la performance de
l'unité.
11. N'utilisez jamais de réfrigérant pour effectuer une purge d'air. Faites le vide
toujours à l'aide d'une pompe à vide.
12. Isolez toujours correctement la tuyauterie. Une isolation insuffisant peut
résulter dans une réduction de la performance de
chauffage/refroidissement, dans un écoulement des condensats et dans
d'autres problèmes
13. Lors du raccordement de la tuyauterie de réfrigération, assurez-vous que
les vannes de services de l'unité extérieure sont complètement fermées
(réglage usine) et ne faites pas marcher l'unité jusqu'à avoir connecté la
tuyauterie de réfrigération pour l'unité extérieure et les unités intérieures,
avoir fait un test pour fuites de réfrigérant et avoir complété un processus
d'évacuation.
14. Utilisez toujours du matériel de brassage non oxydant pour le brassage des
pièces et n'utilisez pas de flux. Autrement, la couche oxydée peut
provoquer une obstruction ou endommager les compresseurs et le flux
peut endommager les tuyaux en cuivre ou l'huile frigorigène.
AVERTISSEMENT
!
Lors de l'installation et le déplacement du climatiseur vers un autre
emplacement, assurez-vous de faire une recharge de réfrigérant après
avoir effectué une évacuation.
• Si un réfrigérant différent ou de l'air est mélangé au réfrigérant d'origine,
le cycle de réfrigération peut avoir des dysfonctionnements et l'unité
pourrait en résulter endommagée.
• Après avoir sélectionné le diamètre du tuyau de réfrigération pour le
faire coïncider avec la capacité totale de l'unité intérieure raccordée
après une ramification, utilisez un jeu de tuyaux pour ramification
approprié en fonction du diamètre du tuyau de l'unité intérieure et des
plans d'installation de la tuyauterie.

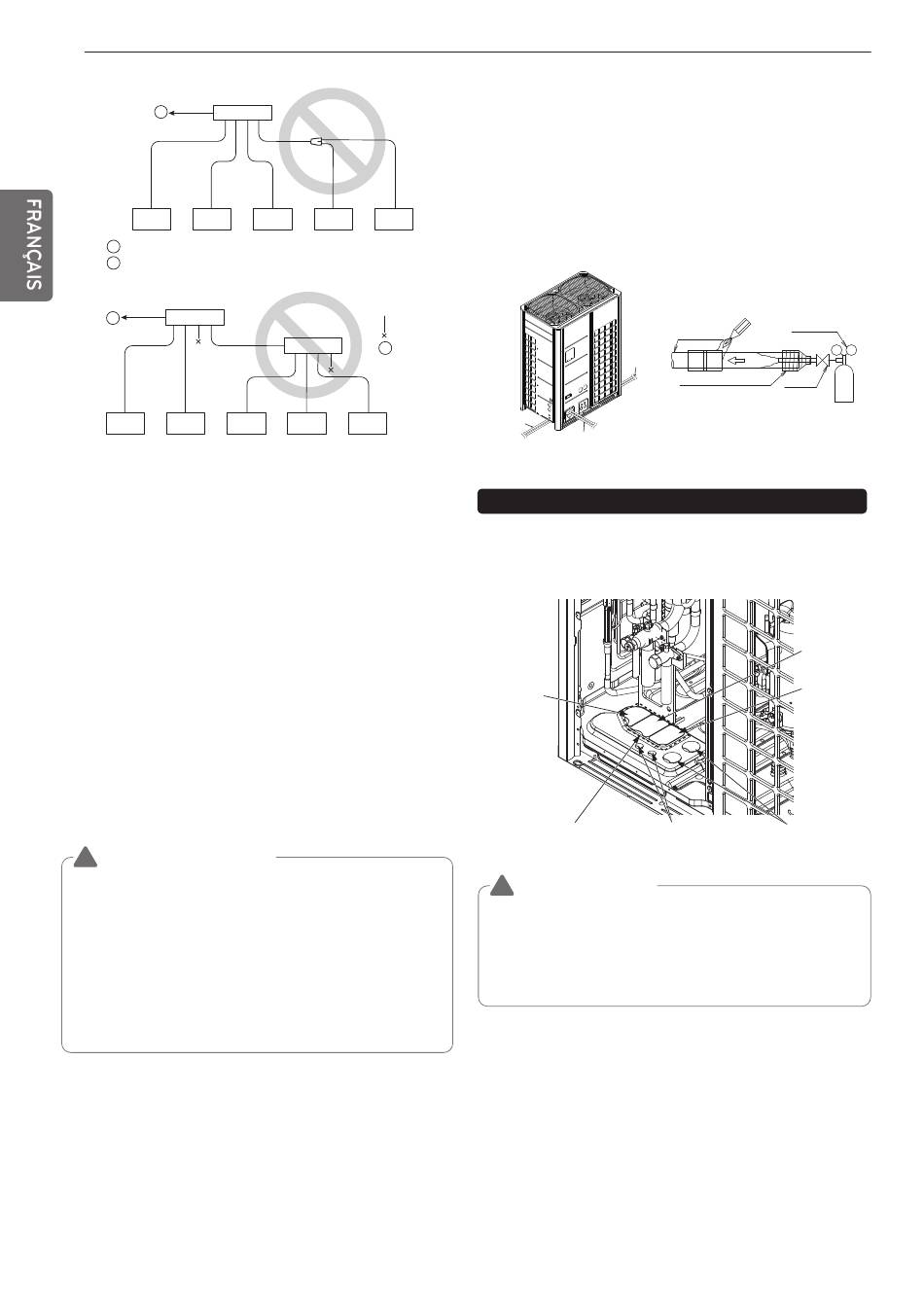

RACCORDEMENT DES TUYAUX ENTRE
L'UNITÉ EXTÉRIEURE ET INTÉRIEURE
- Le raccordement des tuyaux peut être effectué sur la façade avant ou sur le
côté en fonction des cadres d'installation.
- Assurez-vous que 0.2 kgf/cm
- Si l'azote ne circule pas pendant le soudage, plusieurs membranes oxydées
peuvent se former à l'intérieur du tuyau etcompromettre le fonctionnement
normal des soupapes et des condensateurs.
B
Extracteur
du tuyau
côté gauche
Extracteur du tuyau façade avant
Pour l'installation du système de récupération de chaleur
Travail préparatoire
- Utilise les éjecteurs du plateau de l'unité extérieure pour la
Gauche/Droite ou les extracteurs du tuyau de fond.
Éjecteurs pour
les conduites
de liquide
Zone de retrait des raccords
inférieurs du tuyau.
ATTENTION
!
• N'endommagez pas le tuyau/la base pendant les travaux
d'éjection.
• Continuez à travailler sur le tuyau après avoir enlevé les
ébarbures après les travaux d'éjection.
• Travaillez le manchon pour éviter d'endommager les câbles en
les raccordant à l'aide des éjecteurs.
2
d'azote circule dans le tuyau lors du soudage.
Tuyau de
Régulateur
réfrigérant
Extracteur
du tuyau
Direction
Direction
Direction
à l'arrière
de l'azote
de l'azote
de l'azote
Mise en place des rubans
Soupape
Éjecteurs pour le
Éjecteurs pour le câble
câble d'alimentation
de communication
Azote
Éjecteurs pour
le tuyau de gaz à
basse pression
Éjecteurs pour
le tuyau de gaz à
haute pression
