Interrupteur
FR
crépusculaire digital

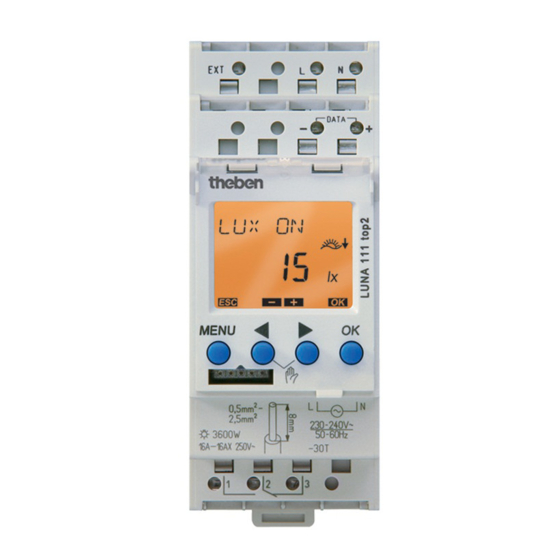

LUNA 111 top2
1110100/ 1110200
LUNA 112 top2
1120100/ 1120200
1. Consignes de sécurité fondamentales
AVERTISSEMENT
Danger de mort, risque d'électrocution ou d'incendie !
Seul un électricien spécialisé est habilité à
¾
¾
procéder au montage !
•
L'appareil est prévu pour le montage sur rails DIN (selon
EN 60715)
!
Carte mémoire OBELISK top2 : éviter une charge ou une
pollution mécanique lors d'un stockage / transport
2. Utilisation conforme à l'usage prévu
•
L'interrupteur crépusculaire numérique est utilisé dans
les installations d'éclairage (de rues), d'escaliers extéri-
eurs, de cages d'escalier, de vitrines et d'entrées, entre
autres
•
Utilisation uniquement dans des locaux fermés et secs
•
Le capteur est monté en extérieur
!
Ne pas utiliser à titre de protection, comme par ex. les
portes de secours, les dispositifs de protection contre les
incendies etc.
Élimination
Procéder à l'élimination de l'appareil conformément aux
†
¾
directives de protection de l'environnement
3. Montage et raccordement
Montage de l'horloge programmable
AVERTISSEMENT
Danger de mort, risque d'électrocution ou d'incendie !
Seul un électricien spécialisé est habilité à
¾
¾
procéder au montage !
307138
click
Borne enfichable à
ressort
Contact à ouver-
ture de la borne
enfichable à
ressort
Point de
contrôle
Carte
mémoire
OBELISK top2
(9070404)
Monter sur les rails DIN (selon EN 60715)
†
¾
Couper la tension
†
¾
Protéger contre toute remise en marche
†
¾
Vérifier l'absence de tension
†
¾
Mettre à la terre et court-circuiter
†
¾
Recouvrir ou protéger les pièces sous tension situées à
†
¾
proximité
Raccordement du câble
Schémas de raccordement LUNA 111 top2 / LUNA 112 top2
L N
Ext1
– +
Data
C1
1 2 3
Isoler le câble sur 8 mm (max. 9)
†
¾
Insérer le câble à 45° dans la borne enfichable ouverte
†
¾
DuoFix®
L 2 câbles possibles par position de borne
Pour ouvrir la borne enfichable DuoFix®, pousser le tour-
†
¾
nevis vers le bas
Retrait du câble
Pousser le contact à ouverture de la borne enfichable à
†
¾
ressort vers le bas à l'aide du tournevis
Câble 45°
4 5 6
C2
Lux
Ext1Ext2
C1
1 2 3
N
L
L
L N
Lux
– +
Data
N
L
L
1
