CASTILE ENCASTRÉ

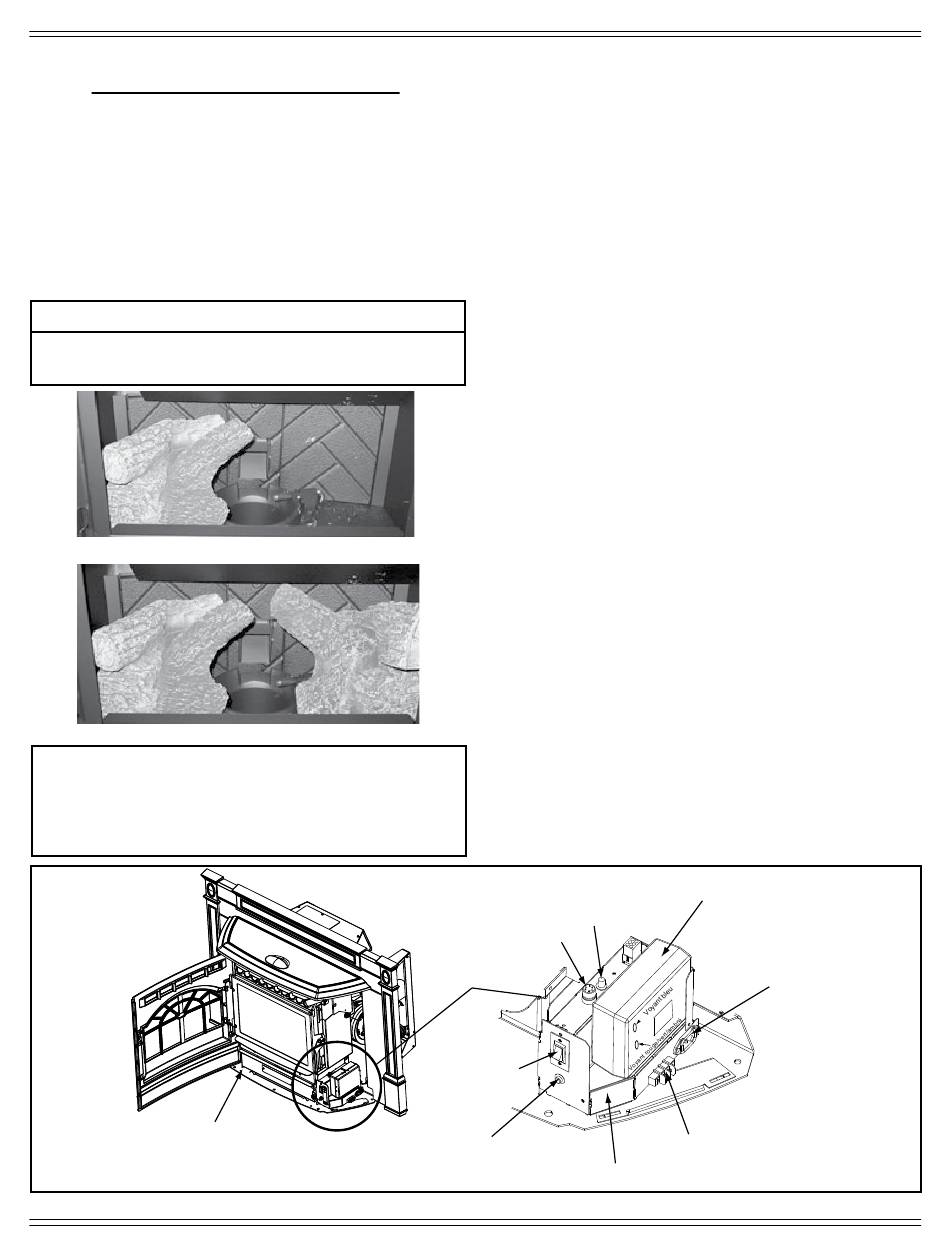

I. Instructions d'installation des bûches en option
Installation d'un kit de deux bûches
1. Ouvrez la porte pour accéder à la boîte à feu.
2. Installez en premier la bûche de gauche et ensuite celle de
droite. Figure 24.1
3. Placez la bûche contre la brique en fonte à l'arrière de la
boîte à feu.
4. Poussez les bûches tout à gauche et tout à droite contre les
côtés de la boîte à feu. Figure 24.2
5. Pour nettoyer les bûches, utilisez un aspirateur avec
une brosse.
AVERTISSEMENT
Les bûches sont FRAGILES. Soyez très prudent quand vous
manipulez ou nettoyez les bûches.
Interrupteur
Interrupteur Interrupteur Disque Disque Condensateur Condensateur
dépression dépression de trémie d'arrêt no2 d'arrêt no2
Figure 24.1
Interrupteur
Interrupteur Interrupteur
dépression de trémie
dépression
Figure 24.2
REMARQUE :
En raison de la nature abrasive du feu produit par un appar-
eil à granulés de bois, les bûches ne sont pas couvertes par la
garantie. Toute disposition différente de celle illustrée ici peut
provoquer une chaleur excessive et annuler la garantie de l'appareil.
Interrupteur Disque Disque Condensateur Condensateur
de trémie d'arrêt no2 d'arrêt no2
Tige de nettoyage du
creuset de combustion
Figure 24.3
24
Disque Disque Condensateur Condensateur
d'arrêt no2 d'arrêt no2
Interrupteur
Interrupteur
dépression
dépression
Voyant
d'appel rouge
Fusible
Interrupteur
Interrupteur Interrupteur Disque Disque
dépression de trémie d'arrêt no2 d'arrêt no2
dépression
Interrupteur de
commande de
la chaleur
Bouton de réinitialisation
Boîte de jonction
7022-514C
Boîte de commande
Réceptacle
Condensateur Condensateur
du cordon
électrique
Bloc-thermostat
