G. Installation dans un foyer fabriqué en usine
Les modifications suivantes sont autorisées :
• Le retrait du registre ou son verrouillage en position ouverte
• Le retrait de la tablette à fumée ou du déflecteur
• Le retrait de l'attrapeur de braises
• Le retrait de la grille à feu
• Le retrait de l'écran/rideau
• Le retrait des portes
• Le retrait du sol du foyer fabriqué en usine
• Les pièces décoratives externes ne touchant pas l'opération
du foyer peuvent être retirées et entreposées sur ou près du
foyer pour réassemblage, si le foyer encastré est retiré.
• L'étiquette métallique permanente de mise en garde doit
être apposée à l'arrière du foyer, avec des vis ou des
clous, stipulant que le foyer pourrait avoir été modifié pour
accommoder le foyer encastré et doit être remis à son état
original en vue d'une utilisation comme foyer conventionnel.
Figure 10.1
AVERTISSEMENT
CE FOYER PEUT AVOIR ÉTÉ MODIFIÉ.
IL DOIT ÊTRE REMIS DANS SON ÉTAT
D'ORIGINE AVANT DE L'UTILISER DE
MANIÈRE CONVENTIONNELLE.
Figure 10.1
• Si le prolongement de l'âtre est plus basse que l'ouverture du
foyer, la portion du foyer encastré s'étirant sur l'âtre doit être
soutenue.
• Un ensemble de support conçu par le fabricant peut être
commandé chez votre détaillant.
REMARQUE : Veuillez référer au fabricant du doublage
de cheminée pour des recommandations quant au
soutien du doublage. Une installation sans un permis
dans un foyer annulera l'homologation.•
• La brique réfractaire, les portes vitrées, les rails des rideaux,
la maille des rideaux et les grilles des bûches peuvent
être retirés d'une boîte à feu préfabriquée pour obtenir les
exigences d'ouverture minimum pour le foyer encastré.
• On peut enlever les étagères, les écrans et les déflecteurs
de la boîte à feu préfabriquée s'ils sont fixés par des
attaches mécaniques.
• Le fond métallique de la boîte à feu préfabriquée peut
être enlevé pour faciliter l'installation du foyer encastré
seulement si un espace de 25 mm (1 po) existe entre
l'encastré et le fond de la coque extérieure.
10
Ce qui suit ne représente qu'un exemple, car il existe de
nombreux modèles de foyers préfabriquées.
REMARQUE : Cet exemple n'est qu'à titre de référence.
Les modifications ne doivent pas compromettre
l'intégrité de la structure ou réduire la protection des
matériaux inflammables.

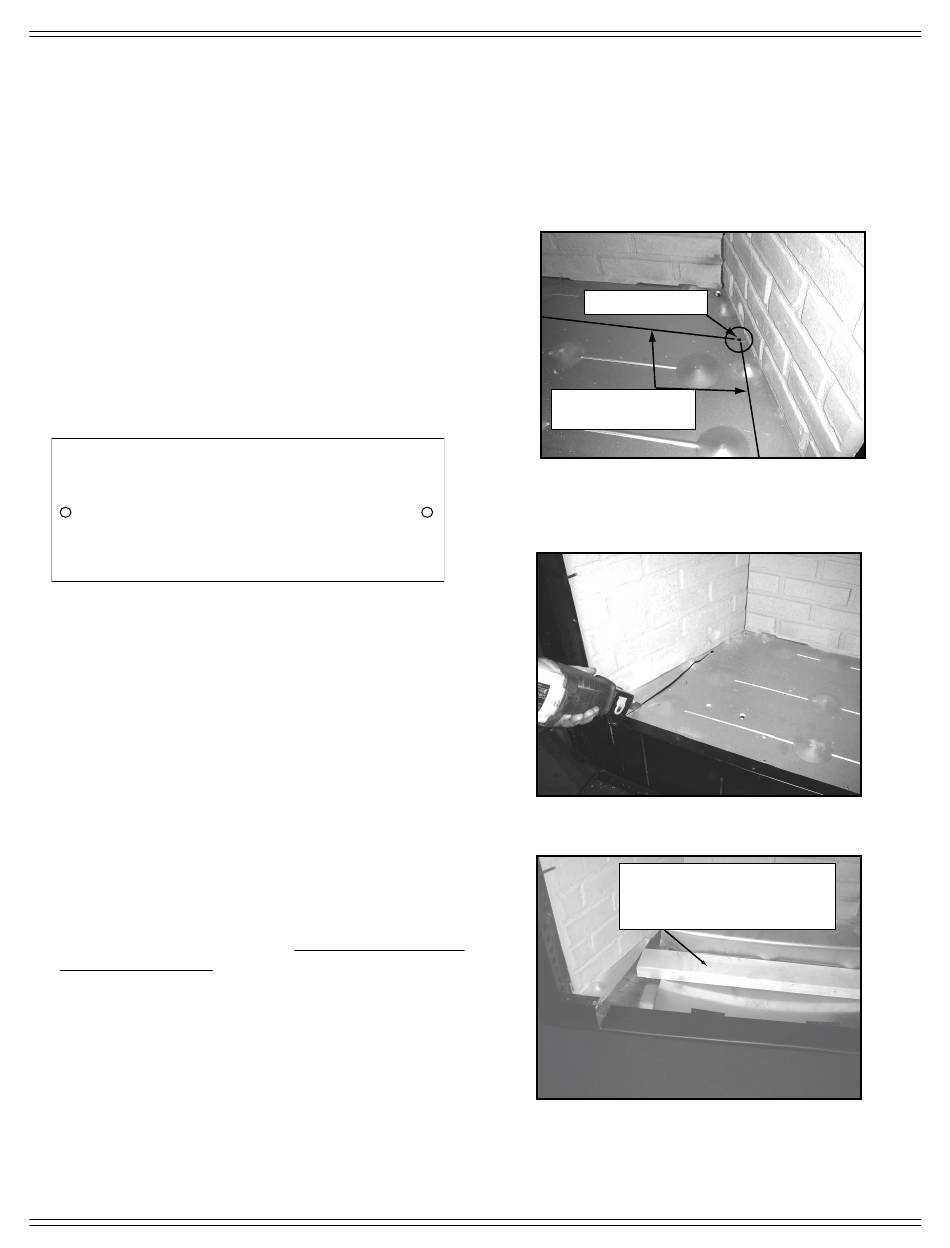

Marquez la partie
du fond à couper.
Figure 10.2 N'oubliez pas de mesurer et de
marquer le fond métallique avant de le couper.
Avec une perceuse, percez des trous-repères
à chaque coin.
250-2061
250-2061
Figure 10.3. Découpez le fond en utilisant
une scie à mouvement alternatif.
Figure 10.4.
recommandons d'utiliser les poutrelles de 2 x 4
livrées avec l'emballage du foyer encastré pour
servir de soutien. Il se peut qu'il soit nécessaire
de couper les poutrelles à la longueur voulue.
7022-514C
Trou de départ
Utilisez les poutrelles 2 x 4
livrées avec l'emballage
du foyer pour le soutenir.
Si le fond est en tôle, nous
