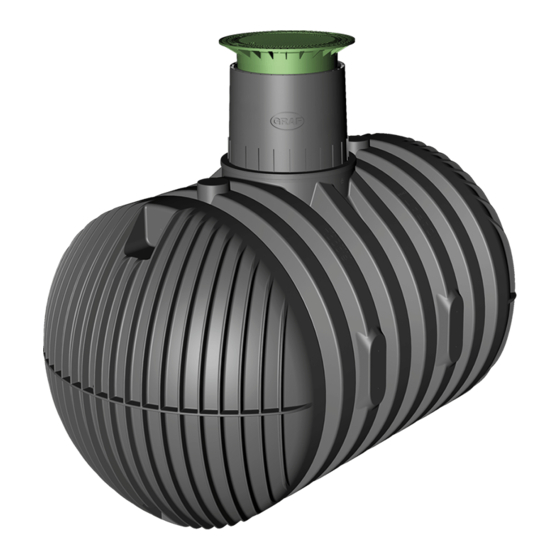

des cuves à enterrer GRAF série Carat XL
8.500 L
réf. 370005
10.000 L
réf. 370006
Afin de garantir le bon fonctionne-
ment et la longévité de votre instal-
lation, les différents points décrits
dans cette notice doivent scrupuleu-
sement être respectés. Tout man-
quement à ces règles annulera sys-
tématiquement la garantie. Lisez
également toutes les notices des
autres éléments fournis par la socié-
té GRAF. Vous trouverez les notices
de montage jointes dans
l'emballage.
Avant de positionner la cuve dans la
fosse, il est important de vérifier que
celle-ci n'a pas été endommagée.
Les notices manquantes peuvent
être téléchargées sur www.graf.info
ou être demandées auprès de la
société GRAF.
mail@graf.info
www.graf.info
Notice de montage et d'entretien
Sommaire
1.
1.1
1.2
2.
3.
4.
5.
5.1
5.2
5.3
5.4
6.
6.1
6.2
6.3
6.4
6.5
6.6
7.
19 / 46
20
20
20
21
23
24
24
25
25
26
26
27
27
27
27
27
28
28
28
