REVO S-IFH
2PH de 30A à 40A
6

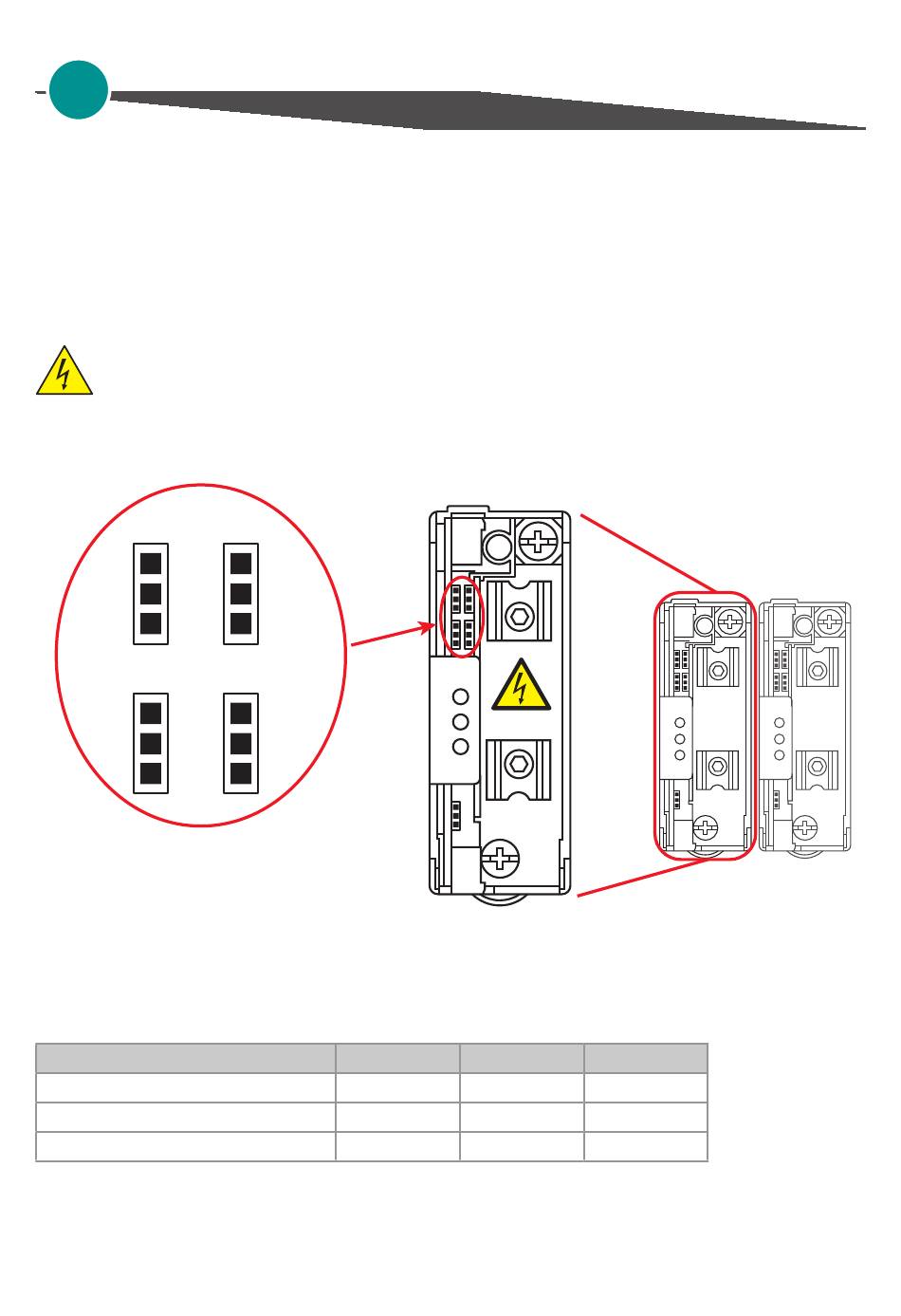

Configuration d'entrée
Le signal d'entrée est déjà configuré selon les spécifications choisies par le client à travers le code de
commande du produit, cependant si vous voulez changer le type d'entrée (par exemple de 0÷10V à 4÷20mA)
configurez les cavaliers comme indiqué dans les figures suivantes, puis effectuez la "procédure de calibrage
de l'entrée".
Important: l'entrée analogique n'est pas isolée de l'alimentation auxiliaire. Une connexion en série entre
les entrées analogiques de l'appareil n'est pas possible. Avec le courant alternatif, il n'est pas possible
de connecter la borne zéro de l'entrée analogique à la terre. Avec une alimentation en courant continu,
il n'est pas possible de connecter la borne zéro de l'alimentation à la borne zéro de l'entrée analogique.
Danger: Assurez-vous que l'unité est déconnectée de l'alimentation électrique avant de l'utiliser.
JP2
A
B
C
JP3
A
B
C
Entrée
SSR
4÷20mA Option d'entrée analogique
0÷10Vdc Option d'entrée analogique
JP6
A
B
C
JP4
A
B
C
JP2
A-B
B-C
B-C
H.B.
S.C.
ON
CAL
JP3
B-C
A-B
B-C
18
Manuel Utilisateur
H.B.
H.B.
S.C.
S.C.
ON
ON
CAL
CAL
MASTER
JP6
A-B
B-C
B-C
